Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-1000

product-card
Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-1000
Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-1000
Описание
Характеристики
Отзывы клиентов

Испытательный стенд с функцией наклона и раскачивания CME серии KRD60 предназначен для испытаний на раскачивание и наклон механических, электрических и электронных изделий, установленных на суднах, гидросамолетах и другом оборудовании.

Стенды используются для определения способности изделий выдерживать заданные параметры раскачивания и наклона. Испытания на наклон предназначены для имитации сильных наклонов груза, вызванных повреждениями судна, дисбалансом при погрузке/разгрузке и ветре. Испытание раскачиванием в основном применимо для оценки работоспособности изделий, требующих нормальной работы в таких условиях, а также изделий, чья эффективность существенно зависит от условий качки.

Назначение и принцип работы

Модель CME KRD 60-1000 предназначена для испытаний образцов массой до 1000 кг. Размер рабочей платформы составляет 1600 × 1300 мм, допустимая высота центра тяжести образца — до 500 мм.

Платформа воспроизводит движение по трем координатам: рысканье в диапазоне ±10°, крен до ±45° и тангаж до ±30°. Время цикла рысканья составляет от 3 до 7 с, крена — от 3 до 30 с, тангажа — от 4 до 30 с.

Точность поддержания заданного положения составляет ±0.5° и может уточняться по техническому заданию заказчика. Электропитание — 380 В ±10%, мощность — 37 кВт. Установка выполняется на фундамент согласно рекомендациям производителя.

Преимущества:

  • система контроля стабильности на базе Windows с полностью автоматическим интерфейсом дистанционного управления;
  • отображение на дисплее кривых данных в реальном времени, параметров испытаний, состояния системы и хода испытаний;
  • синусоидальные сигналы, регулирование самозамыкающегося контура, управление различными функциями и оповещение о тревоге;
  • возможность выполнения падения, вращения, наклона на одной платформе;
  • испытание крупногабаритных образцов массой до 1000 кг.
Электропитание
380 В ±10%, 37 кВт
Размеры стола, мм
1600 × 1300
Максимальная нагрузка, кг
1000
Требования к окружающей среде
Влажность ≤ 80% (Без конденсации)
Высота центра тяжести образца, мм
500
Максимальный поворот относительно вертикальной оси (Угол), ±град
10
Минимальный поворот относительно вертикальной оси (Цикл), с
3
Максимальный поворот относительно вертикальной оси (Цикл), с
7
Максимальный угол бортовой качки, ±град
45
Минимальная бортовая качка (Цикл), с
3
Максимальная бортовая качка (Цикл), с
30
Максимальный угол килевой качки, ±град
30
Минимальная килевая качка (Цикл), с
4
Максимальная килевая качка (Цикл), с
30
Точность поддержания заданного положения, ±град
0.5 (индивидуально по техническому заданию Заказчика)
Условия установки
Установка на фундамент согласно рекомендациям производителя
Минимальное значение рысканья, град
-10
Максимальное значение рысканья, град
10
Минимальное время цикла рысканья, с
3
Максимальное время цикла рысканья, с
7
Минимальное значение крена, град
-45
Максимальное значение крена, град
45
Минимальное время цикла крена, с
3
Максимальное время цикла крена, с
30
Минимальное значение тангажа, град
-30
Максимальное значение тангажа, град
30
Минимальное время цикла тангажа, с
4
Максимальное время цикла тангажа, с
30
Минимальный угол вращения, град
-45
Максимальный угол вращения, град
45
Минимальный угол наклона плоскости по тангажу, град
-30
Максимальный угол наклона плоскости по тангажу, град
30
Аватар пользователя
Валерий Соколюк
Компания Технотрейд

Компания Технотрейд выражает благодарность коллективу ГК ЭРСТВАК за успешное сотрудничество в сфере поставок компрессорного оборудования.

Поставляемые промышленные вихревые воздуходувки ERSTEVAK серий EVH и EVL соответствуют заявленным техническим характеристикам. Так же они зарекомендовали себя как долговечное, неприхотливое и легкое в обслуживании оборудование. Воздуходувки легко интегрируются в различные системы и не требуют постоянного сервисного обслуживания. Отдельную благодарность хотелось бы выразить инженерам и отделу логистики за качественный подбор оборудования и оперативную доставку.

Это из официального письма, а теперь неофициально.)) Спасибо ЭРСТВАК!))))

Аватар пользователя
Дмитрий
ОАО «КЭМЗ»

От лица ОАО «КЭМЗ» хочу выразить благодарность компании Эрствак. В прошлом году приобрели универсальную вакуумную печь закалки в масло. Фотографии печи прикладываю к отзыву. Сотрудники компании осуществили поставку, шефмонтаж, пусконаладку, обучение персонала и ввод в эксплуатацию.

Отдельно хочется поблагодарить инженера Эрнеста Микитюка за оперативное реагирование на запросы консультаций и технической поддержки!

В настоящее время печь активно эксплуатируются на предприятии, показывая себя какоборудование, отвечающее современным требованиям и нормам, удобное и простое в обслуживании.

Сложились хорошие отношения со специалистами компании. Планируем и дальше сотрудничать.

Аватар пользователя
Виталий Гришин

Сравнивал большое количество поставщиков оборудования. Эрствак выиграл тем, что предлагает комплекс: это и имеющееся различное оборудование, его производство, имеют возможность что-то кастомизировать. Для нас такой формат удобен. Потому мы и заключили договор.

Аватар пользователя
Алекс Галиев

Когда выбирал поставщика промышленного оборудования, для меня было главное, чтобы это был не просто поставщик, а и делал всё под ключ. И помимо этого, чтобы компания оказывала техническую поддержку. Вот таким образом мы и остановились на Эрствак. Они смогли предложить комплексную программу нашего с ними сотрудничества и предложили хорошую стоимость за свои услуги и оборудование.

Еще больше отзывов о нас читайте на площадках:

Товары из этой же серии

Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-100
Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-100
  • Производитель: CME
  • Серия: KRD60
  • Страна: Китай
В корзину
1
Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-300
Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-300
  • Производитель: CME
  • Серия: KRD60
  • Страна: Китай
В корзину
1

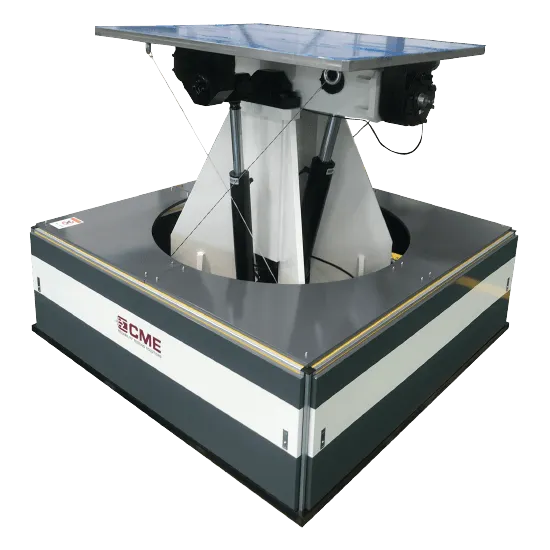

Подвижная трехкоординатная платформа (3-DOF) CME KRD 60-500
