Ионно-геттерный магниторазрядный вакуумный насос KYKY 3L-100

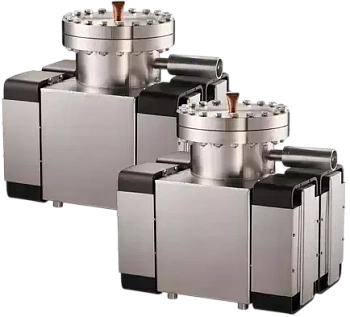

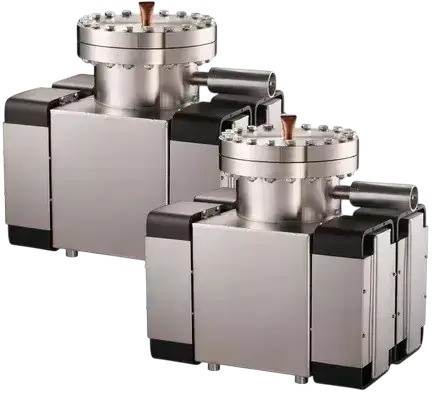

Ионно-геттерный магниторазрядный вакуумный насос KYKY 3L-100

product-card

Тип Ионно-геттерные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 396
Предельное остаточное давление, мбар (абс.) 7.0E-8
Входной патрубок CF150
Охлаждение Не требуется
Масса, кг 38
Габаритные размеры (ДхШхВ), мм 350×250×307

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Ионно-геттерный магниторазрядный вакуумный насос KYKY 3L-100 — триодный ионный насос серии 3L для чистых сверхвысоковакуумных систем. Скорость откачки составляет 110 л/с по воздуху и 24 л/с по аргону, предельное давление — 7×10⁻⁸ Па, рабочее напряжение — −5 кВ, присоединительный фланец — DN150CF.

Преимущества и особенности

Работа основана на разряде Пеннинга с триодной электродной системой. Ионы инертного газа взаимодействуют с титановой решёткой катода, после нейтрализации отражаются к внутренним поверхностям и удерживаются титановой плёнкой, что повышает скорость откачки инертных газов.

Триодная конструкция ориентирована на откачку инертных газов в сверхвысоковакуумных системах.
Безмасляный принцип работы исключает рабочую жидкость из вакуумной камеры насоса.
Допустимое давление запуска составляет ≤5×10⁻⁴ Па; габариты модели — 350×250×307 мм.

Применение

KYKY 3L-100 используется в ускорителях частиц, установках управляемого термоядерного синтеза, электровакуумных устройствах, полупроводниковом оборудовании, электронных микроскопах, масс-спектрометрах и других системах сверхвысокого вакуума.

Тип: Ионно-геттерные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 396

Предельное остаточное давление, мбар (абс.): 7.0E-8

Входной патрубок: CF150

Охлаждение: Не требуется

Масса, кг: 38

Габаритные размеры (ДхШхВ), мм: 350×250×307

Серия: 3L

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
