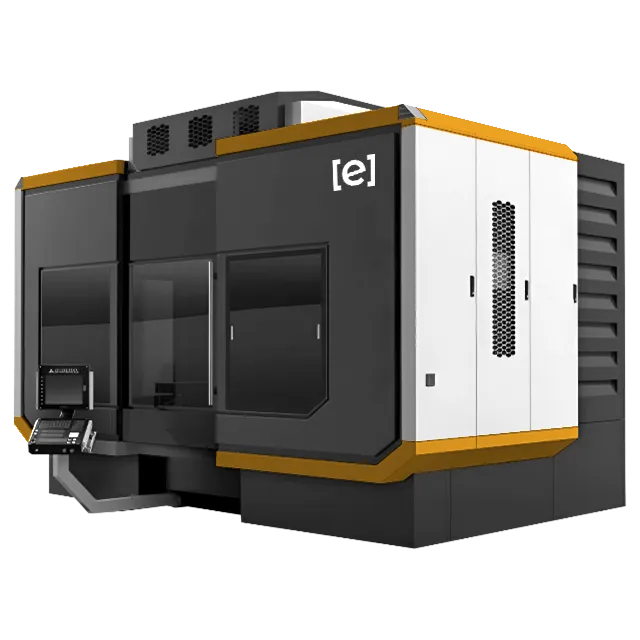

Пятиосевой горизонтальный обрабатывающий центр EMHF 1100
product-card
Пятиосевой горизонтальный обрабатывающий центр предназначен для высокоточной обработки деталей сложной пространственной формы в условиях серийного и единичного производства. Оборудование применяется в авиастроении, энергетике, производстве корпусных деталей и других отраслях промышленности, где требуется высокая жесткость конструкции, стабильность обработки и возможность одновременной пятиосевой обработки.
Станина, колонны и каретка изготовлены из высококачественного чугуна Meehanite. Конструкция выполнена на базе чрезвычайно жесткого основания портального типа, обеспечивающего устойчивость к вибрациям и высоким нагрузкам при интенсивной эксплуатации оборудования.
L-образная компоновка обеспечивает удобный доступ к рабочей зоне при обслуживании и наладке оборудования как с фронтальной, так и с боковой стороны, что повышает удобство эксплуатации и сокращает время подготовки станка к работе.
Для увеличения воспринимаемой нагрузки и повышения мощности подач на всех линейных осях используются по два комплекта серводвигателей и ШВП. Шпиндель перемещается по трем направляющим вдоль поперечной рамы, что обеспечивает высокую жесткость конструкции и стабильность обработки.
Конструкция станка рассчитана на выполнение сложных операций одновременной пятиосевой обработки с высокой точностью позиционирования и стабильностью работы при длительной эксплуатации оборудования.
Список опций:
Система ЧПУ Siemens ONE
Устройство измерения инструмента
Датчик привязки и измерения детали
Увеличение инструментального магазина до 60 / 80 позиций
Система подачи СОЖ через шпиндель с повышенным давлением
Стабилизатор напряжения
Маслоотделитель СОЖ
Уловитель тумана СОЖ
Увеличение срока гарантии
Система адаптивного управления подачи и нагрузки
Система обнаружения поломки инструмента во время обработки
Система автоматической защиты от столкновений
Бэкап при сбое питания
Средства автоматизации (манипулятор, робот, привод двери)
Постпроцессор
Инструмент и оснастка
Конфигурация оборудования подбирается индивидуально в зависимости от особенностей технологического процесса и требований заказчика.
- Серия
- EMHF
- Габариты (ДхШхВ), мм
- 5300 × 5200 × 3600
- Страна
- Китай
- Ход по оси X, мм
- 1000
- Ход по оси Y, мм
- 1000
- Ход по оси Z, мм
- 1000
- Размер стола (ДxШ), мм
- 1100 × 950
- Макс. нагрузка на стол, кг
- 2000
- T-пазы, мм
- 18H11 × 8
- Тип конуса шпинделя
- SK50
- Скорость вращения шпинделя, об/мин
- 10000
- Мощность двигателя шпинделя, кВт
- 35/43
- Крутящий момент шпинделя, Нм
- 210/261
- Максимальная скорость рабочей подачи, мм/мин
- 20000
- Быстрые перемещения, м/мин
- 60
- Вместимость магазина инструментов, шт
- 40
- Макс. длина инструмента, мм
- 400
- Макс. вес инструмента, кг
- 25
- Макс. диаметр инструмента при свободных соседних ячейках, мм
- 250
- Макс. диаметр инструмента при занятых соседних ячейках, мм
- 125
- Точность позиционирования по осям X/Y/Z, мм
- 0.006
- Точность повторяемости по осям X/Y/Z, мм
- 0.004
- Центральное отверстие стола, мм
- 60H7
- Макс. размеры заготовки, мм
- 1100 × 1500
- Угол поворота стола по оси C, град
- 360
- Точность повторяемости по осям A/C, сек
- 4
- Точность позиционирования по осям B/C, сек
- 6
- Угол поворота шпинделя по оси B, град
- 180
- Ускоренный поворот по оси B, град/мин
- 30
- Ускоренный поворот по оси С, град/мин
- 50
- Расстояние от торца шпинделя в верт. положении до стола, мм
- 150 — 1150
- Расстояние от торца шпинделя в гор. положении до центра стола, мм
- 50 — 1050
