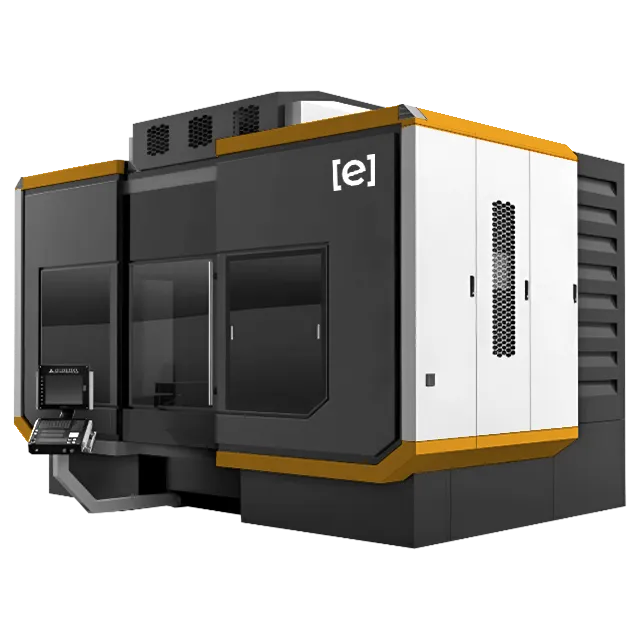

Пятиосевой горизонтальный обрабатывающий центр EMHF 1700

Пятиосевой горизонтальный обрабатывающий центр EMHF 1700

product-card

Габаритные размеры (ДхШхВ), мм 9600 × 8000 × 5300
Ход по оси X, мм 2100
Ход по оси Y, мм 2100
Ход по оси Z, мм 1700
Размер стола (ДxШ), мм 1700
Макс. нагрузка на стол, кг 6000
T-пазы, мм 18H7 × 13
Тип конуса шпинделя HSK-A100
Скорость вращения шпинделя, об/мин 7000

В корзину

Описание

Характеристики

Отзывы клиентов

Пятиосевой горизонтальный обрабатывающий центр предназначен для высокоточной обработки деталей сложной пространственной формы в условиях серийного и единичного производства. Оборудование применяется в авиастроении, энергетике, производстве корпусных деталей и других отраслях промышленности, где требуется высокая жесткость конструкции, стабильность обработки и возможность одновременной пятиосевой обработки.

Станина, колонны и каретка изготовлены из высококачественного чугуна Meehanite. Конструкция выполнена на базе чрезвычайно жесткого основания портального типа, обеспечивающего устойчивость к вибрациям и высоким нагрузкам при интенсивной эксплуатации оборудования.

L-образная компоновка обеспечивает удобный доступ к рабочей зоне при обслуживании и наладке оборудования как с фронтальной, так и с боковой стороны, что повышает удобство эксплуатации и сокращает время подготовки станка к работе.

Для увеличения воспринимаемой нагрузки и повышения мощности подач на всех линейных осях используются по два комплекта серводвигателей и ШВП. Шпиндель перемещается по трем направляющим вдоль поперечной рамы, что обеспечивает высокую жесткость конструкции и стабильность обработки.

Конструкция станка рассчитана на выполнение сложных операций одновременной пятиосевой обработки с высокой точностью позиционирования и стабильностью работы при длительной эксплуатации оборудования.

Список опций:

Система ЧПУ Siemens ONE

Устройство измерения инструмента

Датчик привязки и измерения детали

Увеличение инструментального магазина до 60 / 80 позиций

Система подачи СОЖ через шпиндель с повышенным давлением

Стабилизатор напряжения

Маслоотделитель СОЖ

Уловитель тумана СОЖ

Увеличение срока гарантии

Система адаптивного управления подачи и нагрузки

Система обнаружения поломки инструмента во время обработки

Система автоматической защиты от столкновений

Бэкап при сбое питания

Средства автоматизации (манипулятор, робот, привод двери)

Постпроцессор

Инструмент и оснастка

Конфигурация оборудования подбирается индивидуально в зависимости от особенностей технологического процесса и требований заказчика.

Габаритные размеры (ДхШхВ), мм: 9600 × 8000 × 5300

Ход по оси X, мм: 2100

Ход по оси Y, мм: 2100

Ход по оси Z, мм: 1700

Размер стола (ДxШ), мм: 1700

Макс. нагрузка на стол, кг: 6000

T-пазы, мм: 18H7 × 13

Тип конуса шпинделя: HSK-A100

Скорость вращения шпинделя, об/мин: 7000

Мощность двигателя шпинделя, кВт: 75

Крутящий момент шпинделя, Нм: 550/650

Максимальная скорость рабочей подачи, мм/мин: 20000

Быстрые перемещения, м/мин: 60

Вместимость магазина инструментов, шт: 40

Макс. длина инструмента, мм: 400

Макс. вес инструмента, кг: 25

Макс. диаметр инструмента при свободных соседних ячейках, мм: 250

Макс. диаметр инструмента при занятых соседних ячейках, мм: 125

Точность позиционирования по осям X/Y/Z, мм: 0.006

Точность повторяемости по осям X/Y/Z, мм: 0.004

Центральное отверстие стола, мм: 60H7

Макс. размеры заготовки, мм: 2100 × 1700

Угол поворота стола по оси C, град: 360

Точность повторяемости по осям A/C, сек: 4

Точность позиционирования по осям B/C, сек: 6

Угол поворота шпинделя по оси B, град: 180

Ускоренный поворот по оси B, град/мин: 30

Ускоренный поворот по оси С, град/мин: 15

Расстояние от торца шпинделя в верт. положении до стола, мм: 200 — 1900

Расстояние от торца шпинделя в гор. положении до центра стола, мм: 106 — 1806
