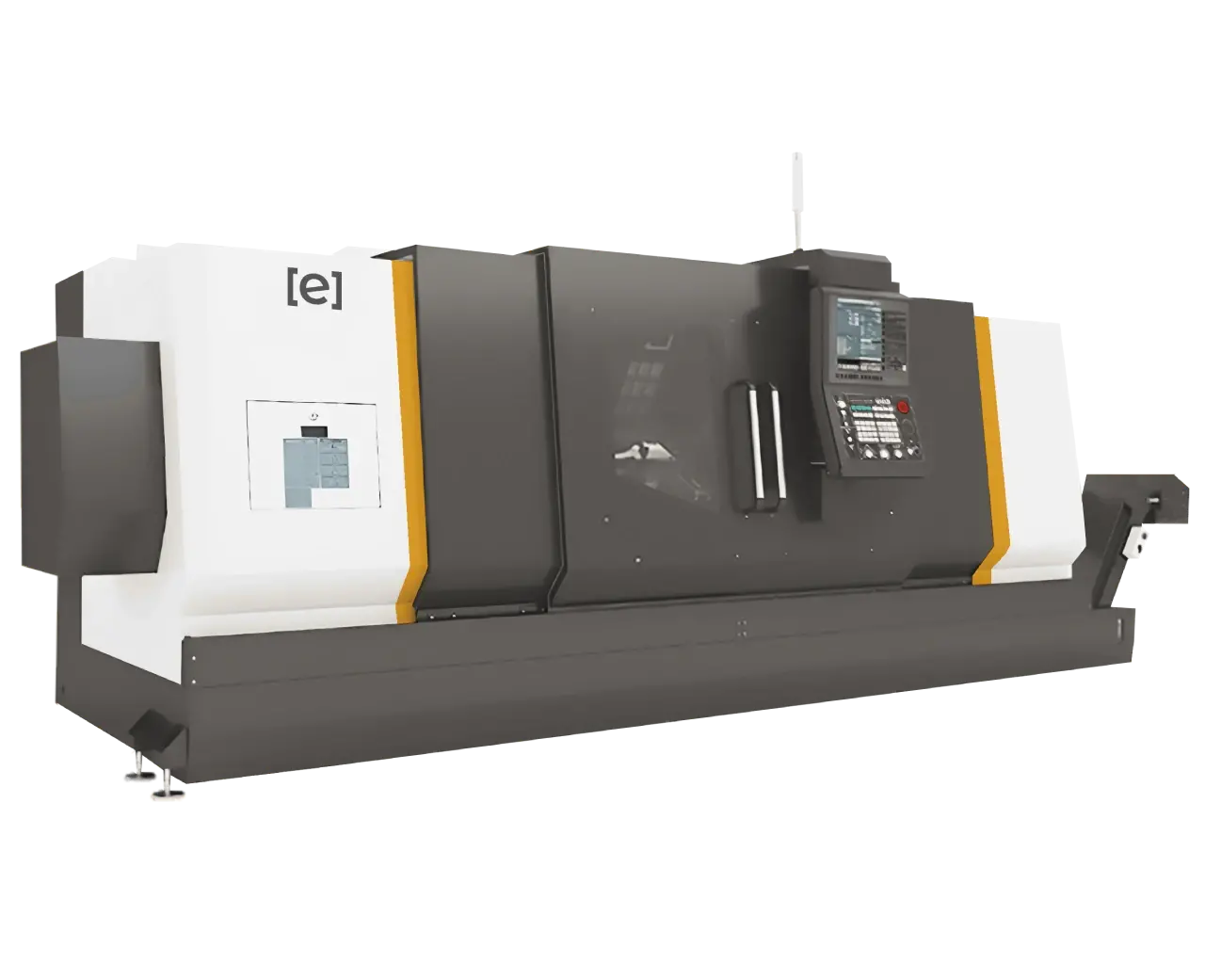

Токарный обрабатывающий центр с осью Y и контр-шпинделем ETHI 8011-1035MY
product-card
Токарный обрабатывающий центр с осью Y и контр-шпинделем серии ETHI предназначен для высокоточной комплексной обработки деталей в условиях серийного и единичного производства. Оборудование применяется в машиностроении, приборостроении и других отраслях, где требуется высокая точность обработки и сокращение количества переустановок детали.

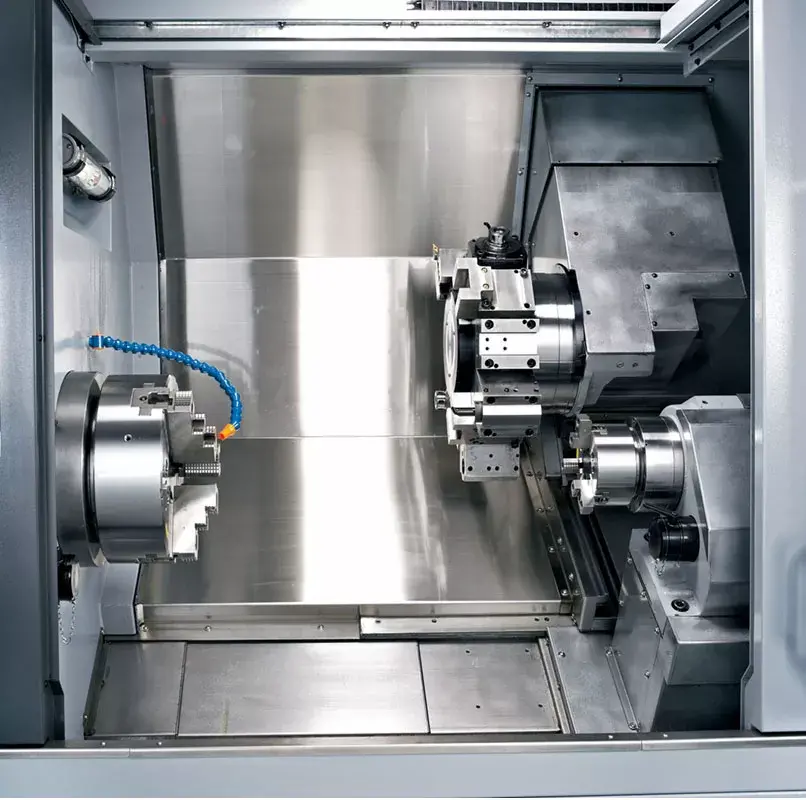

Наличие контр-шпинделя позволяет выполнять обработку детали с двух сторон в рамках одного технологического цикла, повышая производительность оборудования и снижая время выполнения операций.
Шпиндельные узлы оснащены прецизионными подшипниками класса P4 и синхронным прямым приводом с постоянными магнитами. Для снижения тепловых деформаций используется система масляного охлаждения статора и ротора.
Конструкция станка выполнена с применением принципа тепловой симметрии и системы эффективного рассеивания тепла, что позволяет повысить точность обработки при длительной эксплуатации оборудования.
Двойная гайка ШВП уменьшает зазоры между элементами передачи и обеспечивает более равномерное распределение нагрузки. Направляющие повышенного класса точности отличаются высокой жесткостью и стабильностью перемещений.
Список опций:
Система ЧПУ Siemens
Устройство измерения инструмента
Датчик привязки и измерения детали
Оптические линейки линейных осей
Система подачи СОЖ через инструмент с повышенным давлением
Стабилизатор напряжения
Маслоотделитель СОЖ
Уловитель тумана СОЖ
Конвейер стружки
Кондиционер электрошкафа
Увеличение срока гарантии
Средства автоматизации (барфидер, манипулятор, робот, привод двери, уловитель готовых деталей)
Пистолет СОЖ
Пневмо пистолет
Постпроцессор
Инструмент и оснастка
Конфигурация оборудования подбирается индивидуально в зависимости от требований заказчика и особенностей обрабатываемых деталей.
- Серия
- ETHI
- Страна
- Китай
- Габаритные размеры (ДхШхВ), мм
- 4640х2320х2070
- Ход по оси X, мм
- 315
- Ход по оси Y, мм
- 200
- Ход по оси Z, мм
- 1035
- Мощность двигателя шпинделя, кВт
- 26,2/35
- Крутящий момент шпинделя, Нм
- 500/668
- Вес станка, т
- 7.4
- Макс. диаметр точения, мм
- 610
- Быстрые перемещения по оси X/Z, м/мин
- 20/20
- Макс. диаметр над станиной, мм
- 800
- Макс. длина точения, мм
- 980
- Макс. диаметр прутка в шпинделе, мм
- 110
- Макс. скорость вращения шпинделя, об/мин
- 1500
- Тип торца шпинделя
- А2 - 11
- Размер патрона шпинделя, дюйм
- 12
- Сквозное отверстие шпинделя, мм
- 126
- Кол-во позиций в револьверной голове, шт
- 12
- Мощность приводного инструмента, кВт
- 5
- Момент приводного инструмента, Нм
- 26,3/70
- Скорость вращения приводного инструмента, об/мин
- 6000
- Точность позиционирования по оси X, мм
- 0.006
- Точность позиционирования по оси Z, мм
- 0.006
- Точность повторяемости по оси X, мм
- 0.004
- Точность повторяемости по оси Z, мм
- 0.004
- Макс. скорость вращения контр-шпинделя, об/мин
- 2500
- Мощность двигателя контр-шпинделя, кВт
- 18.5/22
- Крутящий момент контр-шпинделя, Нм
- 176/210
- Тип торца контр-шпинделя
- А2 - 8
- Сквозное отверстие контр-шпинделя, мм
- 61
- Ход по оси A, мм
- 1100
- Быстрые перемещения по оси А, м/мин
- 20
- Точность позиционирования по оси А, мм
- 0.006
- Точность повторяемости по оси A, мм
- 0.004
- Быстрые перемещения по оси Y, м/мин
- 15
- Точность позиционирования по оси Y, мм
- 0.008
- Точность повторяемости по оси Y, мм
- 0.006
