Цельнокованые игольчатые клапаны - FN
Информация о серии
-
Цельный корпус
-
Панельное крепление (опция)
-
Надежное крепление рукоятки с помощью двойных штифтов блокировки
-
Широкий выбор цветов рукоятки
-
Герметичность каждого клапана проверяется при максимальном рабочем давлении с азотом
-
Максимальное рабочее давление:
- Рабочая температура:
Стандартные материалы конструкции
|
|
Комплектация |
Материал корпуса клапана |
||
|
316 SS |
Латунь |
Сталь |
||
|
1 |
Рукоятка |
Анодированный алюминий, нержавеющая сталь или черная сталь |
||
|
2 |
Гайка сальника |
304 SS/A276 |
Латунь C36000/B16 |
Сплав 400/B164 |
|
3 |
Сальник |
S17700/A683 |
||
|
4 |
Шайба |
316 SS/A276 |
||
|
5 |
Верхнее уплотнение |
PTFE/PEEK |
||
|
6 |
Нижнее уплотнение |
PTFE/PEEK |
||
|
7 |
Уплотнительная шайба |
316 SS/A276 |
||
|
8 |
Гайка для крепления на панель |
17-4PH |
||
|
9 |
Шток |
Хромированная 316 SS/A276 |
||
|
10 |
Корпус |
316 SS/A182 |
Латунь С37700/B283 |
Сплав |
Габариты серии FN
|
Основной серийный номер |
Тип и размер соединения |
Отверстие, дюймы (мм) |
Cv |
Габариты, дюймы (мм) |
|||||||
|
Входное |
Выходное |
L1 |
L2 |
C |
D |
E |
F |
H |
|||
|
ER-FN-FN2-3 |
1/8” внутренняя резьба NPT |
1/8” внутренняя резьба NPT |
0.12 (3.0) |
0.20 |
0.98 (25.0) |
0.98 (25.0) |
0.39 (10.0)
|
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-FN4-4 |
1/4” внутренняя резьба NPT |
1/4” внутренняя резьба NPT |
0.16 (4.0)
|
0.35 |
1.06 (27.0) |
1.06 (27.0) |
0.47 (12.0) |
2.05 (52.0) |
0.47 (12.0) |
0.63 (16.0) |
3.35 (85.0) |
|
ER-FN-FN6-5 |
3/8” внутренняя резьба NPT |
3/8” внутренняя резьба NPT |
0.20 (5.1) |
0.56 |
1.14 (29.0) |
1.14 (29.0) |
0.51 (13.0) |
2.17 (55.0) |
0.51 (13.0) |
0.71 (18.0) |
3.62 (92.0) |
|
ER-FN-FN8-6 |
1/2” внутренняя резьба NPT |
1/2” внутренняя резьба NPT |
0.25 (6.4) |
0.70 |
1.26 (32.0) |
1.26 (32.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.71 (18.0) |
3.78 (96.0) |
|
ER-FN-FN8-7 |
0.29 (7.5) |
0.95 |
1.26 (32.0) |
1.26 (32.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.79 (20.0) |
3.78 (96.0) |
||
|
ER-FN-FN12-9 |
3/4” внутренняя резьба NPT |
3/4” внутренняя резьба NPT |
0.36 (9.1) |
1.60 |
1.30 (33.0)
|
1.30 (33.0) |
0.71 (18.0)
|
2.36 (60.0) |
0.71 (18.0) |
0.79 (20.0) |
3.94 (100) |
|
ER-FN-FN16-12 |
1” внутренняя резьба NPT |
1” внутренняя резьба NPT |
0.48 (12.2) |
2.65 |
1.42 (36.0) |
1.42 (36.0) |
0.87 (22.0) |
2.76 (70.0 |
0.87 (22.0) |
0.94 (24.0) |
4.17 (106) |
|
|
|||||||||||
|
ER-FN-MN2-3 |
1/8“ внешняя резьба NPT |
1/8” внешняя резьба NPT |
0.12 (3.0) |
0.20 |
0.98 (25.0) |
0.98 (25.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-MN4-4 |
1/4“внешняя резьба NPT |
1/4” внешняя резьба NPT |
0.16 (4.0)
|
0.35 |
1.06 (27.0) |
1.06 (27.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-MN6-5 |
3/8” внешняя резьба NPT |
3/8” внешняя резьба NPT |
0.20 (5.1) |
0.56 |
1.14 (29.0) |
1.14 (29.0) |
0.47 (12.0) |
2.05 (52.0) |
0.47 (12.0) |
0.63 (16.0) |
3.35 (85.0) |
|
ER-FN-MN8-6 |
1/2” внешняя резьба NPT |
1/2” внешняя резьба NPT |
0.25 (6.4) |
0.70 |
1.30 (33.0) |
1.30 (33.0) |
0.51 (13.0) |
2.17 (55.0) |
0.51 (13.0) |
0.71 (18.0) |
3.62 (92.0) |
|
ER-FN-MN12-7 |
3/4” внешняя резьба NPT |
3/4” внешняя резьба NPT |
0.29 (7.5) |
0.95 |
1.42 (36.0) |
1.42 (36.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.79 (20.0) |
3.78 (96.0) |
|
ER-FN-MN16-9 |
1” внешняя резьба NPT |
1” внешняя резьба NPT |
0.36 (9.1) |
1.60 |
1.61 (41.0) |
1.61 (41.0) |
0.71 (18.0) |
2.36 (60.0) |
0.71 (18.0) |
0.79 (20.0) |
3.94 (100) |
|
|
|||||||||||
|
ER-FN-SW2-3 |
1/8” сварка враструб |
1/8” сварка враструб |
0.12 (3.0) |
0.20 |
0.94 (23.8) |
0.94 (23.8) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-SW4-4 |
1/4” сварка враструб |
1/4” сварка враструб |
0.16 (4.0) |
0.35 |
0.98 (25.0) |
0.98 (25.0) |
0.47 (12.0) |
2.05 (52.0) |
0.47 (12.0) |
0.63 (16.0) |
3.35 (85.0) |
|
ER-FN-SW6-5 |
3/8” сварка враструб |
3/8” сварка враструб |
0.20 (5.1) |
0.56 |
1.06 (27.0) |
1.06 (27.0) |
0.51 (13.0) |
2.17 (55.0) |
0.51 (13.0) |
0.71 (18.0) |
3.62 (92.0) |
|
ER-FN-SW8-6 |
1/2” сварка враструб |
1/2” сварка враструб |
0.25 (6.4) |
0.70 |
1.14 (29.0) |
1.14 (29.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.71 (18.0) |
3.78 (96.0) |
|
ER-FN-SW8-7 |
0.29 (7.5) |
0.95 |
1.14 (29.0) |
1.14 (29.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.79 (20.0) |
3.78 (96.0) |
||
|
ER-FN-SW12-9 |
3/4” сварка враструб |
3/4” сварка враструб |
0.36 (9.1) |
1.60 |
1.14 (29.0) |
1.14 (29.0) |
0.71 (18.0) |
2.36 (60.0) |
0.71 (18.0)
|
0.79 (20.0) |
3.94 (100) |
|
ER-FN-SW16-12 |
1” сварка враструб |
1” сварка враструб |
0.12 (3.0) |
0.20 |
1.30 (33.0) |
1.30 (33.0) |
0.87 (22.0) |
2.76 (70.0) |
0.87 (22.0) |
0.94 (24.0) |
4.17 (106) |
|
|
|||||||||||
|
ER-FN-FT2-2 |
1/8” трубный фитинг |
1/8” трубный фитинг |
0.08 (2.0) |
0.09 |
0.98 (25.0) |
0.98 (25.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-FT4-4 |
1/4” трубный фитинг |
1/4” трубный фитинг |
0.16 (4.0) |
0.35 |
1.14 (29.0) |
1.14 (29.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-FT6-5 |
3/8” трубный фитинг |
3/8” трубный фитинг |
0.20 (5.1)
|
0.56 |
1.30 (33.0)
|
1.30 (33.0) |
0.47 (12.0) |
2.05 (52.0) |
0.47 (12.0) |
0.63 (16.0) |
3.35 (85.0) |
|
ER-FN-FT8-6 |
1/2” трубный фитинг |
1/2” трубный фитинг |
0.25 (6.4) |
0.70
|
1.42 (36.0) |
1.42 (36.0) |
0.51 (13.0) |
2.17 (55.0)
|
0.51 (13.0) |
0.71 (18.0) |
3.62 (92.0) |
|
ER-FN-FT12-7 |
3/4” трубный фитинг |
3/4” трубный фитинг |
0.29 (7.5) |
0.95 |
1.89 (48.0) |
1.89 (48.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.79 (20.0) |
3.78 (96.0) |
|
ER-FN-FT16-9 |
1” трубный фитинг |
1” трубный фитинг |
0.36 (9.1) |
1.60 |
2.05 (52.0) |
2.05 (52.0) |
0.71 (18.0) |
2.36 (60.0) |
0.71 (18.0) |
0.79 (20.0) |
3.94 (100) |
|
|
|||||||||||
|
ER-FN-MT2-2 |
3 мм |
3 мм |
0.08 (2.0) |
0.09 |
0.98 (25.0) |
0.98 (25.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0)
|
|
ER-FN-MT6-4 |
6 мм |
6 мм |
0.16 (4.0) |
0.35 |
1.14 (29.0) |
1.14 (29.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-MT8-4 |
8 мм |
8 мм |
0.16 (4.0) |
0.35 |
1.14 (29.0) |
1.14 (29.0) |
0.39 (10.0) |
1.77 (45.0) |
0.39 (10.0) |
0.63 (16.0) |
3.23 (82.0) |
|
ER-FN-MT10-5 |
10 мм |
10 мм |
0.20 (5.1) |
0.56 |
1.30 (33.0) |
1.30 (33.0) |
0.47 (12.0)
|
2.05 (52.0) |
0.47 (12.0) |
0.63 (16.0) |
3.35 (85.0)
|
|
ER-FN-NT12-6 |
12 мм |
12 мм |
0.25 (6.4) |
0.70 |
1.42 (36.0)
|
1.42 (36.0) |
0.51 (13.0) |
2.17 (55.0) |
0.51 (13.0) |
0.71 (18.0) |
3.62 (92.0) |
|
ER-FN-MT14-6 |
14 мм |
14 мм |
0.25 (6.4) |
0.70 |
1.57 (40.0) |
1.57 (40.0) |
0.51 (13.0) |
2.17 (55.0) |
0.51 (13.0) |
0.71 (18.0) |
3.62 (92.0) |
|
ER-FN-MT18-7 |
18 мм |
18 мм |
0.29 (7.5) |
0.95 |
1.81 (46.0) |
1.81 (46.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.79 (20.0) |
3.78 (96.0) |
|
ER-FN-MT20-7 |
20 мм |
20 мм |
0.29 (7.5) |
0.95 |
1.89 (48.0)
|
1.89 (48.0) |
0.63 (16.0) |
2.17 (55.0) |
0.63 (16.0) |
0.79 (20.0) |
3.78 (96.0) |
|
ER-FN-MT25-9 |
25 мм |
25 мм |
0.36 (9.1) |
1.60 |
2.05 (52.0) |
2.05 (52.0) |
0.71 (18.0) |
2.36 (60.0) |
0.71 (18.0) |
0.79 (20.0) |
3.94 (100) |
-
Указанные размеры и типы являются стандартными. Другие параметры доступны по запросу, см. информацию для заказа.
-
Размеры указаны при затянутых пальцами гайках ER-Lok. Все размеры приведены для справки и могут быть изменены.
-
Для получения размеров, не указанных выше, пожалуйста, свяжитесь с уполномоченным представителем или сотрудниками компании.
|

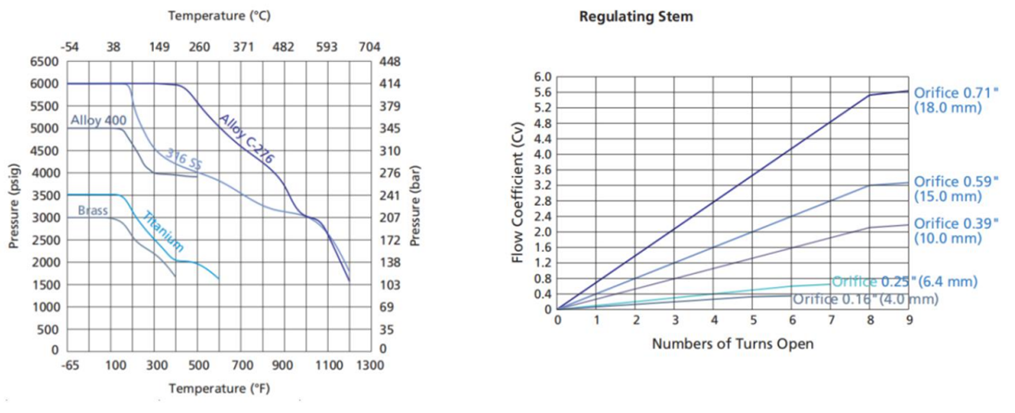

Давление - Температура |
