Вакуумный откачной пост ERSTVAK TWIN-P-EL1080P-DET360

Информация о серии

Откачные посты TWIN на базе бустерных насосов РУТС — это высокопроизводительные решения для создания и поддержания вакуума в среднем и низком диапазоне давлений. Их ключевая особенность — последовательная установка одной или даже двух бустерных ступеней РУТС перед форвакуумным насосом, что позволяет в разы увеличить скорость откачки и на порядок снизить предельное остаточное давление в системе.

Работа поста полностью автоматизирована благодаря системе управления на базе программируемого контроллера (ПЛК). Автоматика обеспечивает безопасный запуск с учётом критических параметров, таких как максимальное давление и допустимый перепад на ступени РУТС. Запуск может осуществляться по двум основным схемам: через предварительную байпасную откачку форвакуумным насосом или посредством плавного совместного запуска при использовании частотно-регулируемого привода.

Гибкость конфигурации — одно из главных преимуществ постов TWIN. В качестве форвакуумной ступени может быть использован насос любого типа, оптимально подходящий для конкретной среды и задач:

• маслосмазываемый пластинчато-роторный;
• маслозаполненный пластинчато-роторный;
• винтовой безмасляный;
• золотниковый;
• водокольцевой.

Откачные системы TWIN управляются с помощью шкафа на базе программируемого логического контроллера. Система управления позволяет в автоматическом режиме поддерживать заданное значение давления в вакуумной системе.

В программе контроллера предусмотрена функция подсчета часов наработки каждого насоса и информирование о необходимости проведения планового технического обслуживания.

Шкаф управления оснащён необходимыми защитными устройствами, индикацией состояния и системой аварийного оповещения.

При необходимости система может быть переведена в ручной или аварийный режим работы.

Описание модели

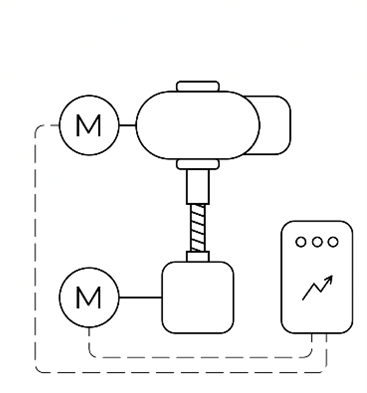

В состав откачного постаTWIN-P-EL1080P-DET360 входят:

• бустерный вакуумный насос типа Рутс ERSTVAK LARA 300P;
• винтовой вакуумный безмасляный насос ERSTVAK TECLA 100;
• комплект для подключения;
• рама.

Бустерный вакуумный насос типа Рутс ERSTVAK LARA 100P

Вакуумные насосы Рутс серии LARA — это роторные безмасляные агрегаты для высокоскоростной откачки больших объёмов газа. Они работают в паре с форвакуумными насосами, обеспечивая высокую производительность и давление до 3×10⁻⁴ мбар. Конструкция обеспечивает долгий срок службы и возможность создания полностью безмасляных систем.

Насосы оснащены защитой для работы в высокотемпературных средах и предохранительным клапаном, отличаются низким шумом и энергопотреблением, а также устойчивостью к пыли и водяному пару.

Основные области применения: вакуумная сушка, упаковка, металлургия и вакуумные печи.

Подробнее: https://erstvak.com/product/erstevak-lara-150p/

Винтовой вакуумный безмасляный насос ERSTVAK TECLA 100

Винтовые вакуумные насосы ERSTVAK серии TECLA обеспечивают создание и поддержание среднего и высокого вакуума в самых сложных производственных условиях. Благодаря передовой технологии безмасляного сжатия, они обеспечивают стабильную, чистую и эффективную работу.

Коррозионностойкая и надежная конструкция агрегатов гарантирует долговечность даже в экстремальных условиях. Для адаптации под специфичные задачи доступны опции:

• система защитной продувки инертным газом;
• комплекты для промывки и продувки блока сжатия;
• средства мониторинга и замкнутый контур охлаждения.

Подробнее: https://erstvak.com/product/erstevak-tecla-150/

Принцип действия

Принцип откачки основан на работе встроенного байпасного клапана. При запуске клапан откачной системы открыт, создавая прямой канал между входом и выходом насоса Рутс. Это позволяет форвакуумному насосу быстро откачивать систему, минуя высокий перепад давления.

Как только давление на выходе падает до рабочего уровня (~10-20 мбар), клапан автоматически закрывается. Газовый поток перенаправляется через рабочие камеры, и насос Рутс включается в работу для быстрого достижения вакуума. Вся последовательность запуска происходит автоматически, без внешней системы управления.
