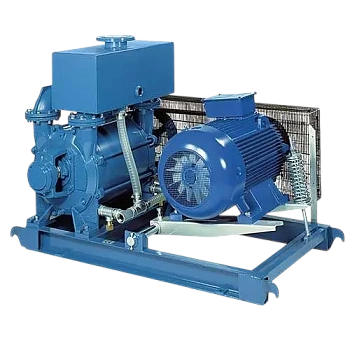

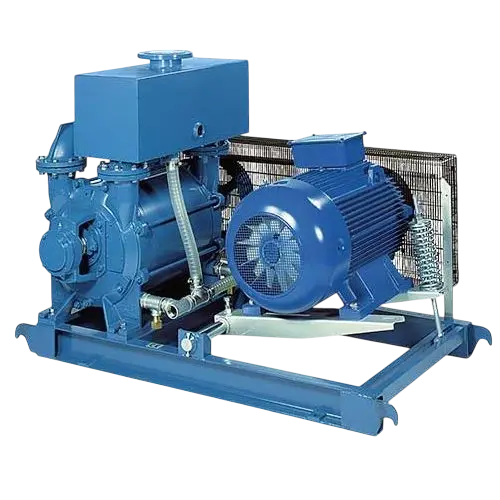

Водокольцевой вакуумный насос ROBUSCHI LRVS 30/TM-CT ex. 24

Водокольцевой вакуумный насос ROBUSCHI LRVS 30/TM-CT ex. 24

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 450
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 30
Частота вращения, об/мин 970
Входной патрубок DN125
Выходной патрубок DN125
Количество ступеней 1

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Водокольцевой вакуумный насос ROBUSCHI LRVS 30/TM-CT ex. 24 — вакуумная установка серии LRVS с одноступенчатым жидкостно-кольцевым насосом RVS. Модель обеспечивает скорость откачки 450 м³/ч при предельном остаточном давлении 33 мбар (абс.) и использует электродвигатель мощностью 30 кВт. Присоединительные патрубки имеют размер DN125.

Преимущества и особенности

Эксцентрично расположенное рабочее колесо вращает рабочую жидкость внутри цилиндрического корпуса. Сформированное жидкостное кольцо образует между лопатками камеры переменного объема, благодаря чему газ последовательно всасывается, сжимается и отводится из насоса.

Ременно-шкивная передача позволяет согласовать частоту вращения насоса с требуемой производительностью установки.
Запатентованная колеблющаяся подвеска двигателя поддерживает натяжение ремней и уменьшает нагрузку на подшипниковые узлы.
Рабочая жидкость одновременно формирует уплотнение и обеспечивает практически изотермическое сжатие газа.
Одноступенчатая схема с автоматическим выпускным клапаном рассчитана на устойчивую работу с газами и парами.
Конструкция LRVS ориентирована на низкие вибрации, ограниченное водопотребление и удобное техническое обслуживание.
Для модели предусмотрены водяное охлаждение и расход рабочей жидкости 5,1 л/мин.

При необходимости установка может быть выполнена с частичной рециркуляцией рабочей жидкости. Возвратный коллектор позволяет повторно использовать часть воды и сокращать ее потребление.

Комплектация

В стандартный комплект поставки входят:

насосный блок RVS;
электродвигатель;
ременная передача со шкивами.

Опционально доступны:

обратный клапан;
антикавитационный клапан VGI;
газовый эжектор;
сепаратор рабочей жидкости;
вакуумный предохранительный клапан;
глушители и коллекторы.

Применение

ROBUSCHI LRVS 30TM-CT ex. 24 используется для вакуумной откачки газов и паров в химической, нефтехимической, фармацевтической и текстильной промышленности. Жидкостно-кольцевой принцип работы допускает присутствие влаги в газовом потоке и исключает необходимость масляной смазки в рабочей камере.

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 450

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 30

Частота вращения, об/мин: 970

Входной патрубок: DN125

Выходной патрубок: DN125

Количество ступеней: 1

Охлаждение: Водяное

Масса, кг: 383

Габаритные размеры (ДхШхВ), мм: 1017×595×845

Напряжение, В: 380

Серия: LRVS

Уровень шума, дБ: 78

Минимальная температура окружающей среды, °С: -40

Расход рабочей жидкости, л/мин: 5.1

Температура охлаждающей воды: +5 — +65

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.

Путеводитель по вакууму: pdf /
