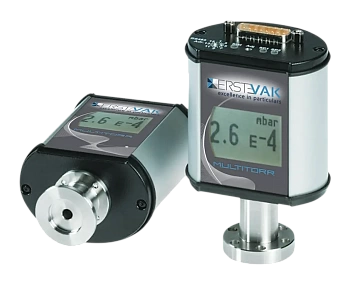

Вакуумный датчик Пирани ERSTVAK MTP4D с фланцем KF16

Вакуумный датчик Пирани ERSTVAK MTP4D с фланцем KF16 — модель линейки MTP4D. Серия охватывает область от атмосферного давления до глубокого форвакуума и применяется для непрерывного наблюдения за работой насосов, вакуумных камер и технологических установок.

Принцип измерения

Давление определяется по теплопроводности газа. Чувствительным элементом служит прочная спиральная нить Пирани. Металлический экран защищает ее от прямого воздействия паров масла и растворителей, благодаря чему повышаются стабильность показаний и ресурс сенсора при работе в реальных вакуумных системах.

Измерительные характеристики

• диапазон измерения – от 1000 до 1×10⁻⁴ мбар;
• максимальное выдерживаемое абсолютное давление – 4 бар;
• время отклика – менее 100 мс;
• повторяемость – ±2%;
• оптимизированная температурная компенсация;
• высокая разрешающая способность на рабочем участке диапазона.

Конструкция и управление

Датчик выполнен в корпусе из нержавеющей стали, устойчивом к электромагнитным помехам. Встроенный жидкокристаллический дисплей с подсветкой показывает давление и состояние устройства: цветовая индикация помогает быстро заметить ошибку или нормальный режим работы. Светодиоды отображают состояние датчика и срабатывание пороговых точек.

Два независимых реле с настраиваемым гистерезисом позволяют управлять внешними устройствами по давлению – например, включать насос, переключать клапан или формировать сигнал блокировки. Сенсорный блок можно заменить с сохранением калибровочных данных, что сокращает время восстановления измерительного канала.

Интеграция в оборудование

• цифровой интерфейс RS-485;
• вспомогательный аналоговый выход 1,5-8,5 В;
• цифровая настройка нулевого и атмосферного давления кнопкой или через интерфейс;
• подключение к программируемому логическому контроллеру;
• выбор единиц измерения: мбар, торр и гектопаскаль;
• передача цифрового сигнала на расстояние до 500 м;
• скорость обмена данными от 9,6 до 115 кбод;
• напряжение питания 20-30 В постоянного тока;
• вакуумные фланцы KF16 или CF16;
• класс защиты IP40, опционально IP54.

Области применения

Серия используется в приборостроении, аналитическом оборудовании, вакуумных печах, системах течеискания, установках сублимационной сушки, вакуумных центрифугах и для оперативного контроля форвакуумных насосов. Датчики подходят для автономного отображения давления и для включения в автоматизированные системы.

Средства измерений серии внесены в Государственный реестр средств измерений Российской Федерации.
