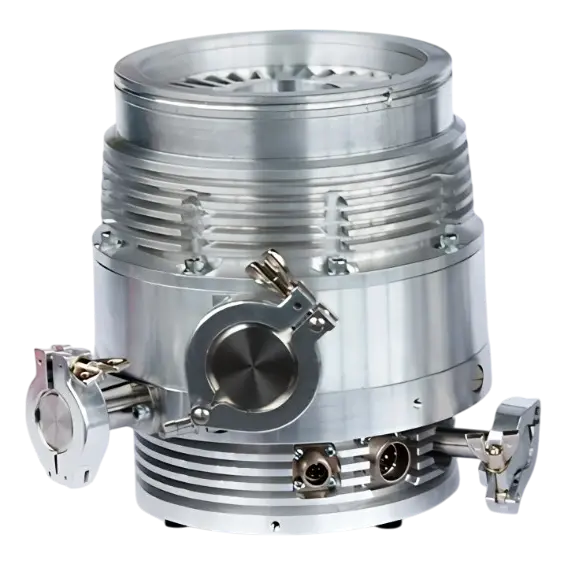

Высоковакуумный турбомолекулярный комплекс ВЦМО КВТ-400

Высоковакуумный турбомолекулярный комплекс ВЦМО КВТ-400 — российский комплект для получения высокого вакуума в промышленных, лабораторных и исследовательских установках. В состав комплекса входят однопоточный турбомолекулярный насос ВГТН-400, преобразователь частоты, комплект монтажных частей и руководство по эксплуатации. Для работы КВТ-400 требуется форвакуумная система с насосом быстротой действия не менее 5,5 л/с.

Серия КВТ построена по комбинированной схеме: турбомолекулярная ступень дополнена молекулярными ступенями Хольвека и Зигбана. Такое сочетание используется для расширения рабочего диапазона и повышения допустимого давления на стороне форвакуума. Ротор опирается на керамические шарикоподшипники. Для КВТ-400 предусмотрено комбинированное охлаждение: в зависимости от условий эксплуатации насос может работать с принудительным воздушным либо водяным охлаждением.

Конструкция и эксплуатация

Турбина насоса изготовлена из цельной заготовки, а подшипниковый узел выполнен жёстким. Насосы КВТ устойчивы к кратковременному прорыву атмосферы. Рабочая ориентация КВТ-400 — произвольная, что упрощает компоновку в вакуумной установке. Для продувки инертным газом комплекс при необходимости может быть дополнен фланцем ISO-KF16. Штатный выход к форвакуумной линии — KF25.

Технические характеристики

• быстрота действия по воздуху — не менее 390 л/с;
• предельный вакуум — 3,3×10^-5 Па;
• скорость вращения ротора — 27 000 об/мин;
• время выхода на рабочий режим — не более 10 минут;
• входной фланец — DN160, исполнения ISO-F или CF;
• максимальная потребляемая мощность — 250 Вт;

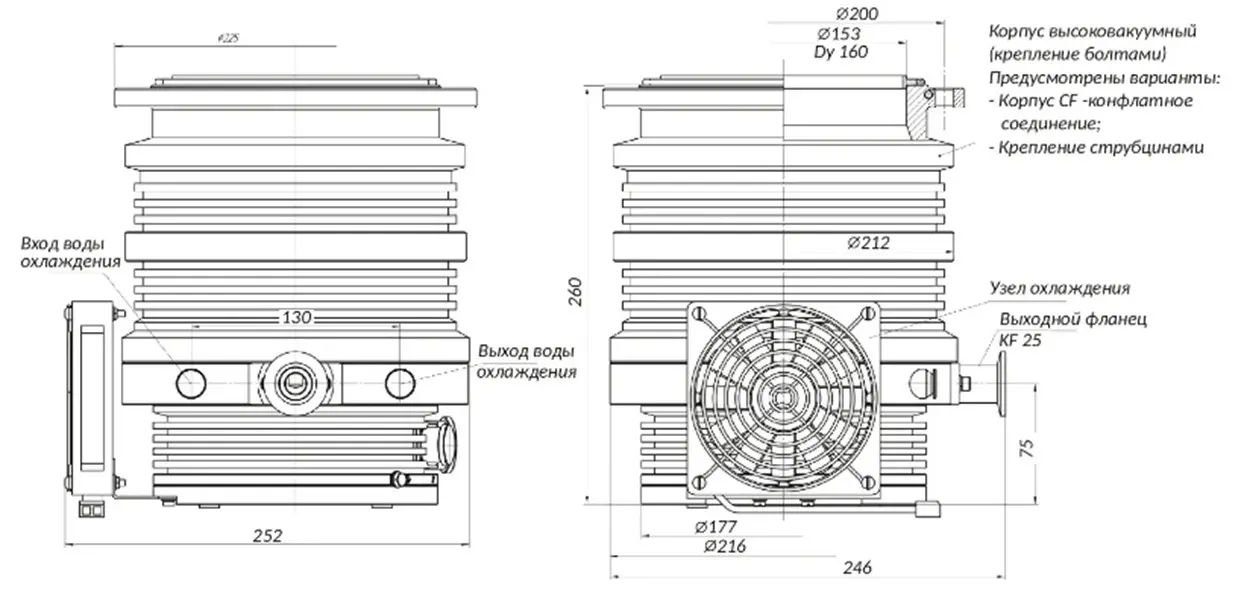

• габариты насоса — 255×265 мм;
• масса насоса с входным фланцем — не более 22 кг.

Применение

Комплекс рассчитан на вакуумные камеры, аналитические и технологические установки, научно-исследовательское оборудование, а также задачи металлургии, машиностроения и приборостроения, где необходим стабильный высокий вакуум. Конкретная конфигурация охлаждения, входного фланца и форвакуумной части выбирается с учётом компоновки и газовой нагрузки установки.
