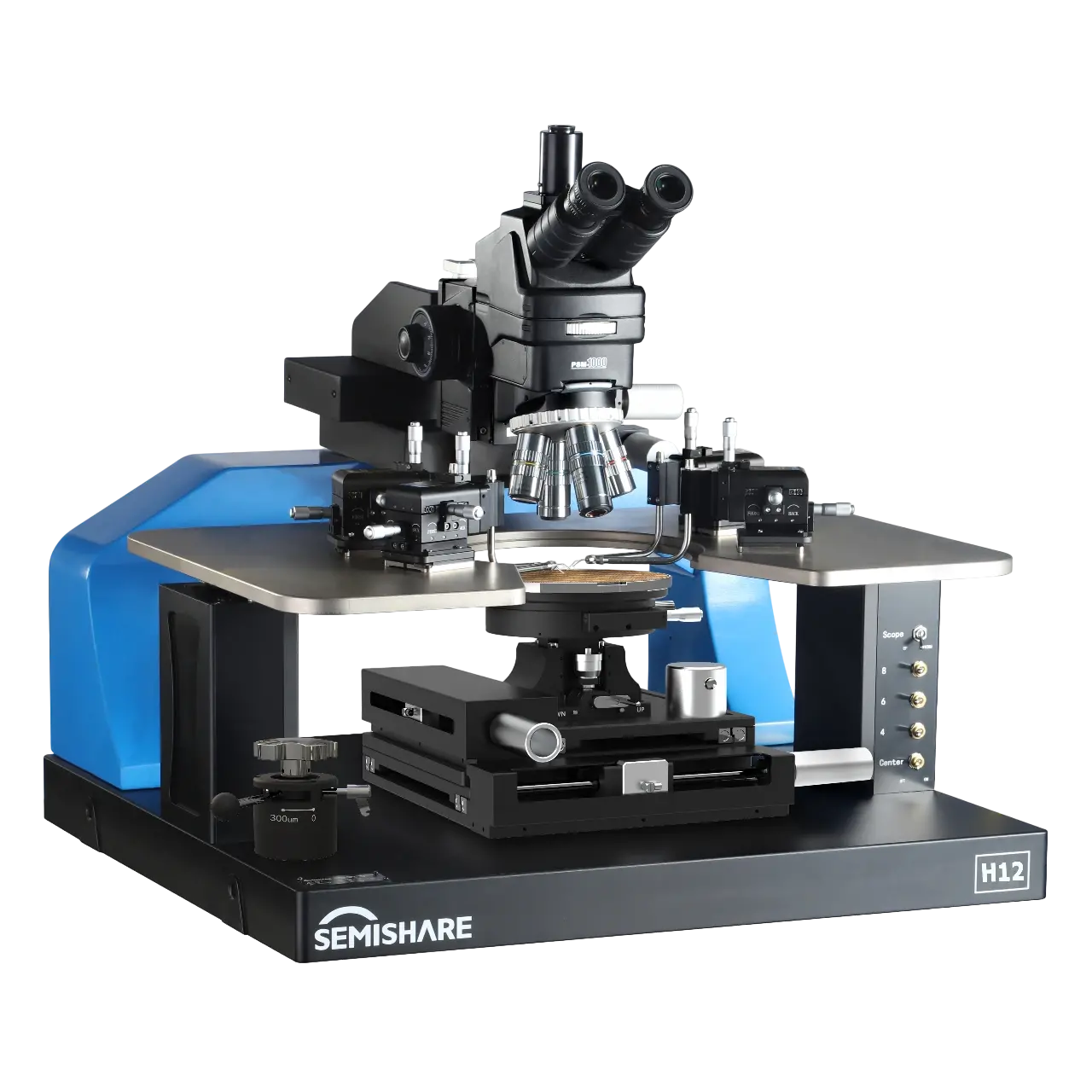

Зондовая станция с 3-осевым манипулятором SEMISHARE

предназначена для точного позиционирования зондов и проведения электрических измерений на полупроводниковых пластинах, кристаллах и микроэлектронных компонентах. 3-осевой манипулятор обеспечивает перемещение зонда по нескольким направлениям, что позволяет точно совмещать его с контактными площадками образца.

Оборудование применяется в лабораториях, научно-исследовательских центрах и на производственных участках микроэлектроники для тестирования интегральных схем, MEMS-устройств, силовой электроники, светодиодов и других электронных компонентов.

Тип
Ручная
Диаметр пластины, мм
305
Размер стола держателя образца, мм
304.8
Тип держателя образца (опционально)
Держатель для высоких температур и высокого давления
Функция проверки заднего электрода держателя образца (при нормальных условиях)
Да, держатель образца электрически изолирован
Перемещение по X-Y платформы держателя образца, мм
310 × 310
Точность перемещения платформы держателя образца, мкм
1
Минимальный шаг позиционирования, мкм
1
Угол поворота платформы для держателя образца (грубая регулировка), ±град
360
Диапазон точной настройки угла поворота платформы для перемещения держателя образца, ±град
8
Точность настройки угла поворота платформы для перемещения держателя образца, град
0.002
Быстрый ход подъема платформы для перемещения держателя образца, мм
5
Длина платформы для крепления зондов, мм
580
Ширина платформы для крепления зондов, мм
1030
Рабочее расстояние (от верхней поверхности держателя образца до нижней поверхности платформы), мм
8
Максимальное количество устанавливаемых зондов
8
Подъем платформы для крепления зондов
3-ступенчатый подъемник: отделение (300 мкм), загрузка (5 мм), непрерывный подъем (0 — 40 мм)
Микроскоп
Опционально: стереоскопический, видео микроскоп
Минимальное увеличение микроскопа, раз
20
Максимальное увеличение микроскопа, раз
2000
Камера микроскопа (опционально), Мп
6.5 (цифр.)
Ход перемещения координатного столика микроскопа (XY), мм
50.8
Ход зонда по осям X-Y-Z, мм
12 × 12 × 12
Повторяемость держателя образца по XY, ±мкм
3
