Зондовая станция с функциями нагрева и охаждения SEMISHARE C6

Зондовая станция с функциями нагрева и охаждения SEMISHARE C6

На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны

В наличии

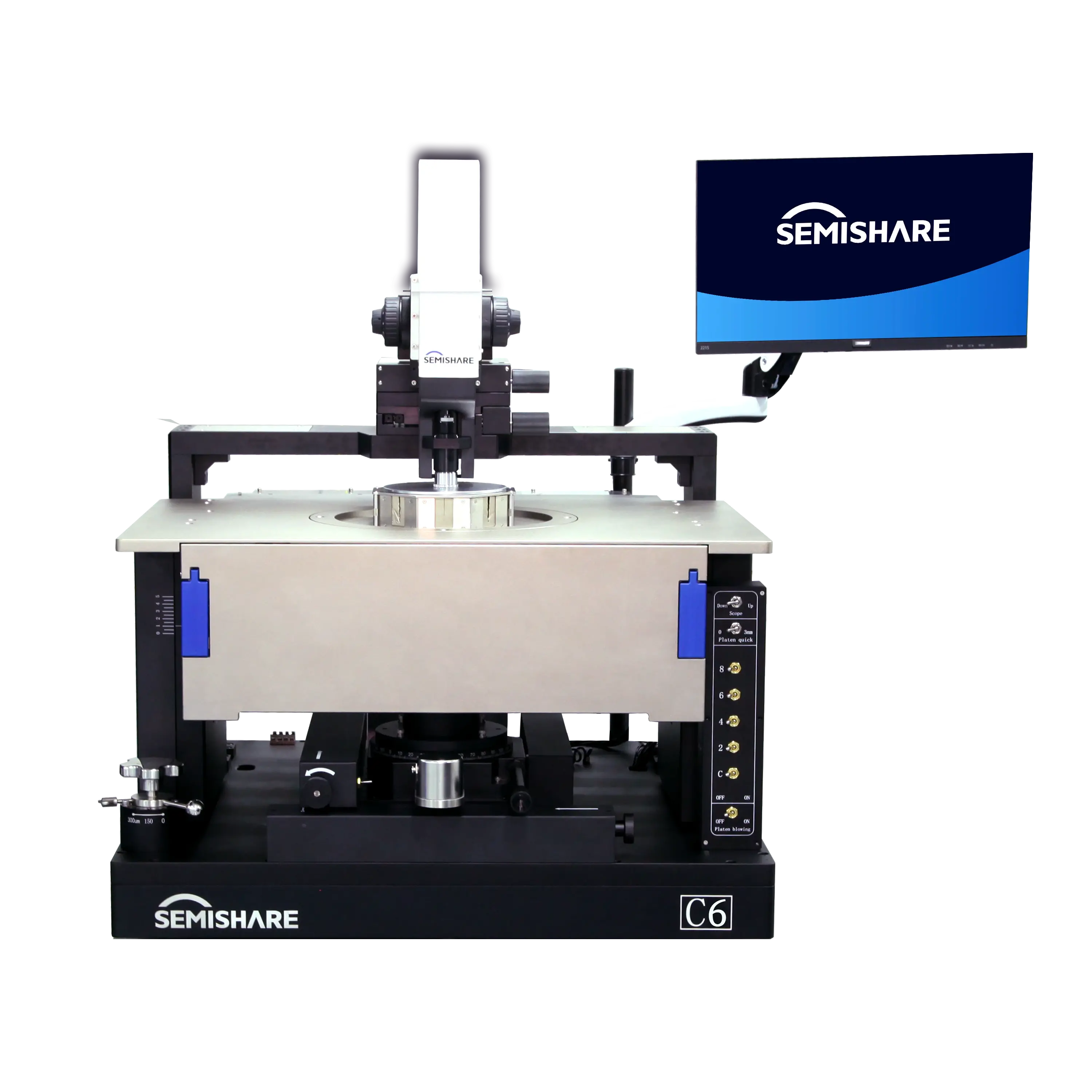

Зондовая станция с функциями нагрева и охаждения SEMISHARE C6

Производитель SEMISHARE CO., LTD.
Минимальная рабочая температура, °C -100
Максимальная рабочая температура, °C 300
Размер стола держателя образца, мм 152.4
Диаметр пластины, мм 150
Тип держателя образца (опционально) Высоковольтный держатель для высоких и низких температур
Функция проверки заднего электрода держателя образца (при нормальных условиях) Да, держатель образца электрически изолирован
Перемещение по X-Y платформы держателя образца, мм 150 × 150
Точность перемещения платформы держателя образца, мкм 1

В корзину

Описание

Характеристики

Дополнительные характеристики

Модель	C6
Масса, кг	150
Питание, В, Гц	220, 50-60
Смена образца	Механизм быстрого выдвижения патрона для замены образца
Фиксация образца	Вакуумная адсорбция
Электрическая конструкция держателя образца	Поверхность держателя образца электрически изолирована, имеет адаптер под разъем типа банан, может быть использован как задний электрод
O-образный столик	Доступно 8 микроманипуляторов
Диапазон перемещения столика, мм	8, функция автоматической блокировки
Диапазон точной регулировки перемещения столика, мм	25
Разрешение точной регулировки столика, мкм	1
Минимальная скорость контроля температуры, °C/час	±0,1
Метод нагрева	Низкое напряжение постоянного тока (LVDC)
Охлаждающая жидкость	Жидкий азот или холодильный агрегат на базе компрессора
Минимальное увеличение микроскопа (опционально), раз	20
Максимальное увеличение микроскопа (опционально), раз	4000
Режим смены объектива микроскопа	Ручной наклон микроскопа на 30° с помощью рычага
Объективы микроскопа	Окуляр: 10X; Объективы: 5X, 10X, 20X, 50X, 100X (опционально)
Механическая точность зонда, мкм	10 /2 /0,7 (опционально)
Точность измерения тока утечки (Коаксиальный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), пА/В	1
Точность измерения тока утечки (Трехосный) при 25°C, (экранированная заземленная среда, точка росы ниже -40°C), фА/В	100
Точность измерения тока утечки (Трехосный) при 3 кВ (25°C), (экранированнная заземленная среда, точка росы ниже -40°C), пА	10
Интерфейсы	Разъемы типа банан / крокодил / коаксиальный / трехосный интерфейс / SMA / K

Производитель: SEMISHARE CO., LTD.

Минимальная рабочая температура, °C: -100

Максимальная рабочая температура, °C: 300

Размер стола держателя образца, мм: 152.4

Диаметр пластины, мм: 150

Тип держателя образца (опционально): Высоковольтный держатель для высоких и низких температур

Функция проверки заднего электрода держателя образца (при нормальных условиях): Да, держатель образца электрически изолирован

Перемещение по X-Y платформы держателя образца, мм: 150 × 150

Точность перемещения платформы держателя образца, мкм: 1

Минимальный шаг позиционирования, мкм: 0.5

Угол поворота платформы для держателя образца (грубая регулировка), ±град: 360

Максимальное количество устанавливаемых зондов: 8

Микроскоп: Опционально: стереоскопический, видео микроскоп, металлографический микроскоп с большим рабочим расстоянием GX-6

Минимальное увеличение микроскопа, раз: 16

Максимальное увеличение микроскопа, раз: 100

Камера микроскопа (опционально), Мп: 5 (цифр.)

Ход перемещения координатного столика микроскопа (XY), мм: 50.8

Ход зонда по осям X-Y-Z, мм: 8 × 8 × 8

Точность контроля температуры, °C: 0.01

Повторяемость держателя образца по XY, ±мкм: 1.5

Длина, мм: 860

Ширина, мм: 850

Высота, мм: 700
