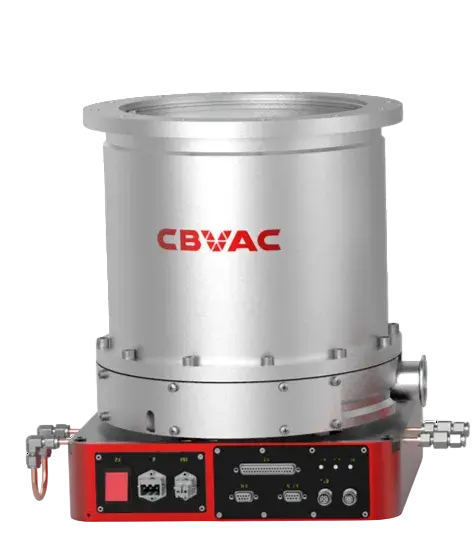

Турбомолекулярный вакуумный насос CBVAC MTP-2201P

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 7920
Предельное остаточное давление, мбар (абс.) 1.0E-9
Мощность, кВт 1.2
Частота вращения, об/мин 27720
Входной патрубок ISO-F250
Выходной патрубок KF40

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос CBVAC MTP-2201P — турбомолекулярный насос серии MTP с магнитным подвесом ротора, предназначенный для формирования высокого и сверхвысокого вакуума в технологических и исследовательских вакуумных системах. Для MTP-2201P номинальная скорость откачки по азоту составляет 2200 л/с. При подборе насоса учитывают объём камеры и газовую нагрузку.

Турбомолекулярный принцип основан на передаче импульса молекулам газа быстро вращающимися ступенями ротора. Для устойчивой работы такой насос используется совместно с форвакуумной ступенью, которая поддерживает необходимое давление на выходе. Магнитный подвес удерживает ротор без механического контакта в рабочем режиме, поэтому в опоре отсутствует масляная смазка и уменьшается передача вибрации от вращающегося узла на вакуумную систему.

Магнитный подвес и управление

Серия MTP рассчитана на процессы, где важны чистота вакуумной среды и стабильная работа высокоскоростного ротора. Положение ротора контролируется магнитной системой, а электронное управление поддерживает его рабочее состояние и скорость вращения. Для отвода тепла насос использует водяное охлаждение. Такая архитектура особенно удобна в установках, где нежелательны загрязнение маслом со стороны опор ротора и лишние механические вибрации.

Исполнение MTP-2201P относится к конфигурациям серии с индексом P; для этой модели предусмотрено высоковакуумное присоединение ISO 250F. Конкретную конфигурацию входного тракта выбирают с учётом присоединительных размеров камеры и требуемой проводимости вакуумной магистрали.

Интеграция в вакуумную установку

При проектировании системы MTP работает как высоковакуумная ступень и требует правильно подобранного форвакуумного насоса, вакуумной арматуры, контроля давления и охлаждения. Рабочий режим выбирают с учётом состава газа, требуемой быстроты откачки, допустимой нагрузки на выпуск и условий конкретного технологического процесса. Насос может применяться в исследовательском оборудовании, установках для полупроводниковых и материаловедческих процессов, а также в других системах, где требуется устойчивый высокий или сверхвысокий вакуум.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 7920

Предельное остаточное давление, мбар (абс.): 1.0E-9

Мощность, кВт: 1.2

Частота вращения, об/мин: 27720

Входной патрубок: ISO-F250

Выходной патрубок: KF40

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 60

Габаритные размеры (ДхШхВ), мм: 344×405×315

Напряжение, В: 220

Серия: MTP

Уровень шума, дБ: 55

Минимальная температура окружающей среды, °С: 0

Время выхода на режим, мин: 8

Максимальная температура окружающей среды, °C: 40

Максимальное форвакуумное давление, мбар (абс.): 2.66

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.

Разработали испытательный стенд для электровакуумных излучателей для объектов «Росатома»

10.06.25

1 мин.

1113

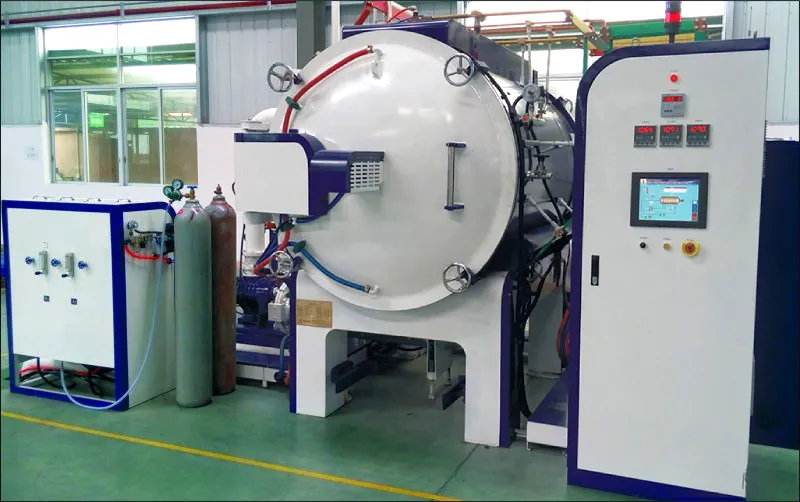

Реализовали новый проект по вакуумным печам для высоковакуумного отжига и пайки
