Турбомолекулярный вакуумный насос CBVAC MTP-4301P

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 15480
Предельное остаточное давление, мбар (абс.) 1.0E-9
Мощность, кВт 1.7
Частота вращения, об/мин 24240
Входной патрубок ISO-F400
Выходной патрубок KF40

В корзину

Описание

Характеристики

Графики и чертежи

Проекты

Отзывы клиентов

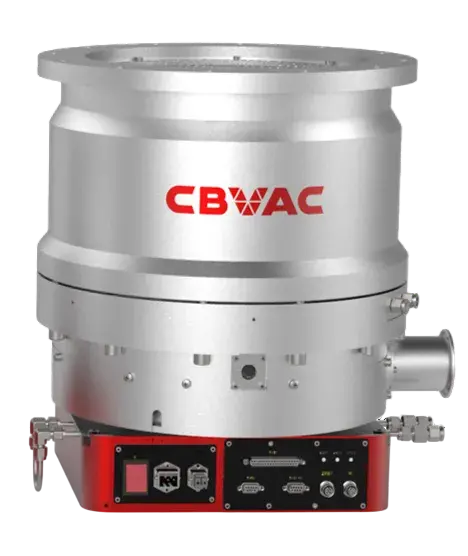

Турбомолекулярный вакуумный насос CBVAC MTP-4301P — турбомолекулярный насос серии MTP с магнитным подвесом ротора для высокого и сверхвысокого вакуума в технологических и исследовательских установках. Номинальная скорость откачки MTP-4301P по азоту составляет 4300 л/с. При подборе насоса учитывают объём камеры, газовую нагрузку и проводимость входной магистрали.

В турбомолекулярной ступени быстро вращающиеся лопатки передают импульс молекулам газа и направляют их к выпуску. Насос работает совместно с форвакуумной ступенью, поддерживающей допустимое давление на выходе. Магнитный подвес удерживает высокоскоростной ротор без механического контакта в рабочем режиме, поэтому опорный узел не нуждается в масляной смазке и снижает передачу механических вибраций на вакуумную систему.

Магнитный подвес и управление

Архитектура MTP ориентирована на процессы, где важны чистота вакуумной среды и стабильность вращающегося узла. Положение ротора контролируется магнитной системой, а электронное управление поддерживает его рабочее состояние и скорость вращения. Для отвода тепла используется водяное охлаждение. Бесконтактная опора уменьшает механический износ в узле подвеса и подходит для длительной эксплуатации в составе высоковакуумного оборудования.

Для MTP-4301P предусмотрены варианты высоковакуумного присоединения ISO 400F и ISO 320F. Конкретное исполнение выбирают под присоединительный размер камеры и требуемую проводимость входного тракта, сохраняя общую конструкцию серии с магнитным подвесом.

Интеграция в вакуумную установку

MTP-4301P используется как высоковакуумная ступень вместе с форвакуумным насосом, вакуумной арматурой, средствами измерения давления и системой охлаждения. При проектировании учитывают состав газа, требуемую быстроту откачки, допустимую нагрузку на выпуск и режим процесса. Модель применима в исследовательских, полупроводниковых и материаловедческих установках и в другом оборудовании, где требуется устойчивый высокий или сверхвысокий вакуум при минимальном риске загрязнения со стороны опоры ротора.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 15480

Предельное остаточное давление, мбар (абс.): 1.0E-9

Мощность, кВт: 1.7

Частота вращения, об/мин: 24240

Входной патрубок: ISO-F400

Выходной патрубок: KF40

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 111

Габаритные размеры (ДхШхВ), мм: 344×405×315

Напряжение, В: 220

Серия: MTP

Уровень шума, дБ: 55

Минимальная температура окружающей среды, °С: 0

Время выхода на режим, мин: 11

Максимальная температура окружающей среды, °C: 40

Максимальное форвакуумное давление, мбар (абс.): 2.66

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov
