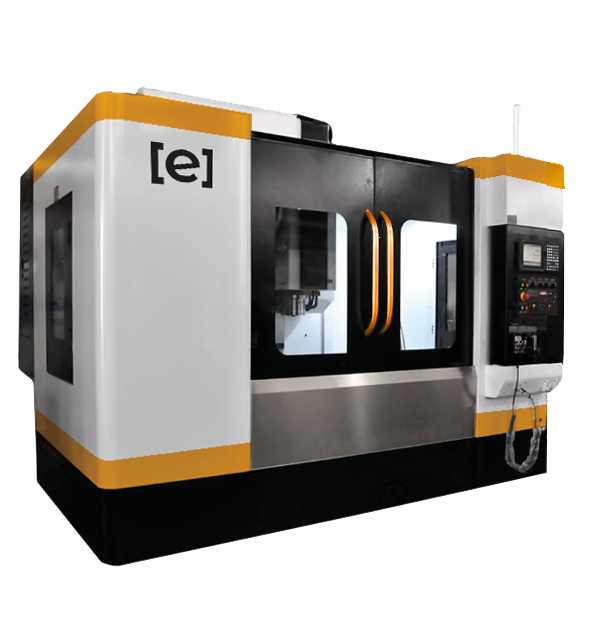

Фрезерный обрабатывающий центр с направляющими качения EMVL-850S

Фрезерный обрабатывающий центр с направляющими качения EMVL-850S

product-card

Габаритные размеры (ДхШхВ), мм 2700 × 3000 × 2800
Минимальная температура окружающей среды, °С 1
Тип направляющих Качения
Система ЧПУ Siemens/Fanuc
Ход по оси X, мм 800
Ход по оси Y, мм 550
Ход по оси Z, мм 550
Расстояние от торца шпинделя до поверхности стола, мм 140 — 690
Расстояние от центра шпинделя до колонны, мм 580

В корзину

Описание

Характеристики

Отзывы клиентов

Фрезерный обрабатывающий центр предназначен для высокоточной обработки металлических деталей в условиях серийного и единичного производства. Оборудование применяется на машиностроительных предприятиях, в инструментальном производстве, приборостроении и других отраслях, где требуется стабильная точность обработки и высокая производительность.

Конструкция станка выполнена на основе цельнолитых станины и колонны коробчатого типа с утолщёнными стенками, широкая юбка колонны обеспечивает дополнительную жесткость конструкции при высоких нагрузках и динамических режимах работы.

Шпиндельный узел оснащен высокоточными подшипниками и системой масляного охлаждения, позволяющей снизить влияние тепловых деформаций во время длительной работы. Для защиты посадочного конуса шпинделя при смене инструмента используется система пневматической продувки.

Применение двойной гайки ШВП позволяет более точно настроить предварительный натяг и уменьшить зазоры между элементами передачи. Это обеспечивает более равномерное распределение нагрузки и повышает точность перемещений по осям.

Станок оснащен линейными направляющими повышенной точности с низким коэффициентом трения и сниженным тепловыделением. Такая конструкция обеспечивает высокую динамику перемещений и стабильность обработки даже при интенсивной эксплуатации оборудования.

Опционально оборудование может быть дополнено:

устройством измерения инструмента;

датчиком привязки и измерения детали;

стабилизатором напряжения;

масляным сепаратором СОЖ;

поворотным столом (оси 3+1 / 3+2);

дополнительным инструментом и оснасткой.

Дополнительно доступны услуги:

разработка и внедрение технологии обработки детали по чертежу заказчика;

разработка и внедрение постпроцессора;

увеличение срока гарантии.

Габаритные размеры (ДхШхВ), мм: 2700 × 3000 × 2800

Минимальная температура окружающей среды, °С: 1

Тип направляющих: Качения

Система ЧПУ: Siemens/Fanuc

Ход по оси X, мм: 800

Ход по оси Y, мм: 550

Ход по оси Z, мм: 550

Расстояние от торца шпинделя до поверхности стола, мм: 140 — 690

Расстояние от центра шпинделя до колонны, мм: 580

Размер стола (ДxШ), мм: 1000 × 550

Макс. нагрузка на стол, кг: 500

T-пазы, мм: 5 × 18 × 90

Тип конуса шпинделя: BT40

Тип привода шпинделя: Прямой

Скорость вращения шпинделя, об/мин: 12000

Мощность двигателя шпинделя, кВт: 11/15

Крутящий момент шпинделя, Нм: 52.5/118

Максимальная скорость рабочей подачи, мм/мин: 10000

Быстрые перемещения, м/мин: 30/30/30

Мощность двигателей осей X/Y/Z, кВт: 3/3/3

Тип магазина инструментов: Дисковый

Вместимость магазина инструментов, шт: 24

Макс. длина инструмента, мм: 300

Макс. вес инструмента, кг: 8

Точность позиционирования по стандарту ISO230, мм: 0.01

Повторяемость позиционирования по стандарту ISO230, мм: 0.008

Требуемое давление воздуха, бар: 6

Макс. диаметр инструмента при свободных соседних ячейках, мм: 80

Макс. диаметр инструмента при занятых соседних ячейках, мм: 150

Вес станка, т: 5

Максимальная температура окружающей среды, °C: 45
