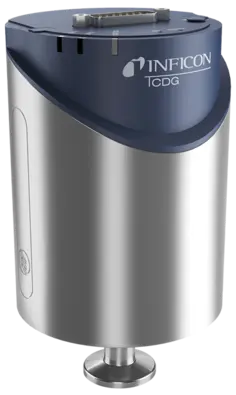

Мембранно-емкостный датчик INFICON SKY CDG025D 1000 Торр /1100 мбар

Мембранно-емкостный вакуумметр INFICON SKY CDG025D 1000 Торр /1100 мбар

product-card

Производитель INFICON
Серия SKY
Страна Швейцария
Степень защиты IP30
Минимальная температура окружающей среды, °С -40
Время отклика, мс 30
Точность измерений, % 0.2
Максимальное давление (абс.), кПа 400
Электрическое подключение D-sub, 15-контакт, папа

В корзину

Описание

Характеристики

Отзывы клиентов

Мембранно-емкостный датчик INFICON SKY CDG025D 1000 Торр /1100 мбар — модель линейки SKY. Оборудование предназначено для технологических процессов, в которых важны воспроизводимость, долговременная стабильность и минимальная зависимость результата от состава газа.

Принцип измерения

Давление воздействует на чувствительную мембрану и вызывает изменение электрической емкости. Электроника преобразует это изменение в значение давления. В отличие от теплопроводностных вакуумметров, мембранно-емкостный принцип практически не зависит от молекулярной массы и теплопроводности газа, поэтому подходит для процессов с различными газовыми смесями.

Чувствительный элемент

В серии применяется керамический сенсор с повышенной коррозионной стойкостью. Керамика обеспечивает стабильные механические свойства и подходит для процессов, где измерительная часть контактирует с химически активными или коррозионными средами.

Температурная стабильность

Температурная компенсация уменьшает влияние нагрева и охлаждения оборудования на результат. Это особенно важно при длительных технологических циклах и точном регулировании давления. Серия отличается хорошей долговременной стабильностью, поэтому снижает потребность в частой корректировке показаний.

Эксплуатационные особенности

быстрое восстановление измерений после напуска атмосферы;
удобная установка нулевого значения;
широкий выбор диапазонов давления в рамках семейства;
стабильное абсолютное измерение;
коррозионностойкий керамический сенсор;
пригодность для точного регулирования процесса;
низкая зависимость показаний от состава газа.

Практическое назначение

Вакуумметр может использоваться не только для наблюдения за давлением, но и как основной измерительный элемент контура регулирования. По его сигналу система управления поддерживает заданное давление с помощью клапанов и подачи газа.

Области применения

Серия используется в полупроводниковом производстве, плазменных и химических процессах, при работе с коррозионными газами, в вакуумном нанесении тонких пленок и другом оборудовании, где точность давления напрямую влияет на параметры и качество продукции.

Производитель: INFICON

Серия: SKY

Страна: Швейцария

Степень защиты: IP30

Минимальная температура окружающей среды, °С: -40

Время отклика, мс: 30

Точность измерений, %: 0.2

Максимальное давление (абс.), кПа: 400

Электрическое подключение: D-sub, 15-контакт, папа

Материалы, контактирующие с вакуумом: стеклоприпой

Рабочая температура (окр. среды), °C: +5 — +50

Макс. температура прогрева, °C: 110

Температурный эффект на нуле, % F.S./°С: 0.005

Температурный эффект в диапазоне, % F.S./°С: 0.01

Разрешение, % F.S.: 0.003

Нижняя граница чтения, % F.S.: 0.01

Нижняя рекомендуемая граница считывания, % F.S.: 0.05

Нижнее рекомендуемое контрольное давление, % F.S.: 0.5

Выходной аналоговый сигнал, В: 0 — +10

Количество уставок: 2 (SP1, SP2)

Гистерезис, % F.S.: 1

Релейные контакты, В/А: 30/≤0.5 постоянного тока

Максимальный внутренний объем, см³: 4

Мин. напряжение питания (постоянный ток), В: 14

Макс. напряжение питания (постоянный ток), В: 30

Минимальная масса, г: 285

Максимальная масса, г: 342

Максимальная потребляемая мощность, Вт: 1

Максимальная температура окружающей среды, °C: 65
