Система обнаружения дефектов мембранно-электродных блоков SEC-MEA-Def производства Suzhou Second New Energy Technology Co., Ltd. применяется для высокоточного выявления дефектов по поверхности мембранно-электродных блоков после их изготовления.

Загрузка и выгрузка материала осуществляются с помощью роботизированного манипулятора. Во время контроля устройство автоматически накладывает на поверхность мембранных электродов слой прозрачного стеклянного покрытия, чтобы убедиться, что материал плоский. Оборудование оснащено высокоточными 16K камерами для линейного сканирования и формирования изображений, а также использует систему контроля, разработанную компанией Second.

После завершения проверки манипулятор автоматически отбраковывает непрошедшие контроль изделия.

Особенности

  • Обнаружение дефектов МЭБ на кромках мембранных электродов MEA;
  • Выявление царапин, изгибов, разрывов, вмятин и других дефектов МЭБ, минимальный диаметр обнаруживаемых пузырьков ≥ 0,2 мм;
  • Система оснащена двумя 16K HD камерами для линейного сканирования, обеспечивающими одновременное сканирование сверху и снизу;
  • Построение изображений с помощью растровой шкалы;
  • Система контроля, разработанная компанией Second, обеспечивает точность измерений ±0,02 мм.

Базовая конфигурация

Дополнительная конфигурация

Высокоточная 16K камера для линейного сканирования

Вентиляционно-фильтрующий модуль (FFU)

Построение изображения с помощью растровой шкалы

Высокоточные контактные цифровые датчики

Импортные виброизоляционные прокладки

Кварцевое покрытие с высоким коэффициентом пропускания

Прецизионная мраморная измерительная платформа

Электропитание
AC 220 В, 50-60 Гц, 3.5 кВт
Габаритные размеры (ДхШхВ), мм
1700 × 1700 × 2000
Масса, кг
1800
Система управления
ПК
Условия эксплуатации
Температура 22.5 ±3°С, Влажность 20 — 90% (Без конденсации)
Максимальные габаритные размеры изделия, мм
500 × 300
Минимальные габаритные размеры изделия, мм
100 × 100
Способ удаления бракованных изделий (NG)
Кассетный
Тип изображения
Монохромное
Режим сканирования
Построчно
Точность контроля, ±мм
0.02
Разрешение изображения
16384 × 1
Максимальная точность измерений в пикселях, мм/пиксель
0.02
Скорость сканирования, мм/с
200
Минимальное давление воздуха, МПа
0.5
Максимальное давление воздуха, МПа
0.8
Аватар пользователя
Валерий Соколюк
Компания Технотрейд

Компания Технотрейд выражает благодарность коллективу ГК ЭРСТВАК за успешное сотрудничество в сфере поставок компрессорного оборудования.

Поставляемые промышленные вихревые воздуходувки ERSTEVAK серий EVH и EVL соответствуют заявленным техническим характеристикам. Так же они зарекомендовали себя как долговечное, неприхотливое и легкое в обслуживании оборудование. Воздуходувки легко интегрируются в различные системы и не требуют постоянного сервисного обслуживания. Отдельную благодарность хотелось бы выразить инженерам и отделу логистики за качественный подбор оборудования и оперативную доставку.

Это из официального письма, а теперь неофициально.)) Спасибо ЭРСТВАК!))))

Аватар пользователя
Дмитрий
ОАО «КЭМЗ»

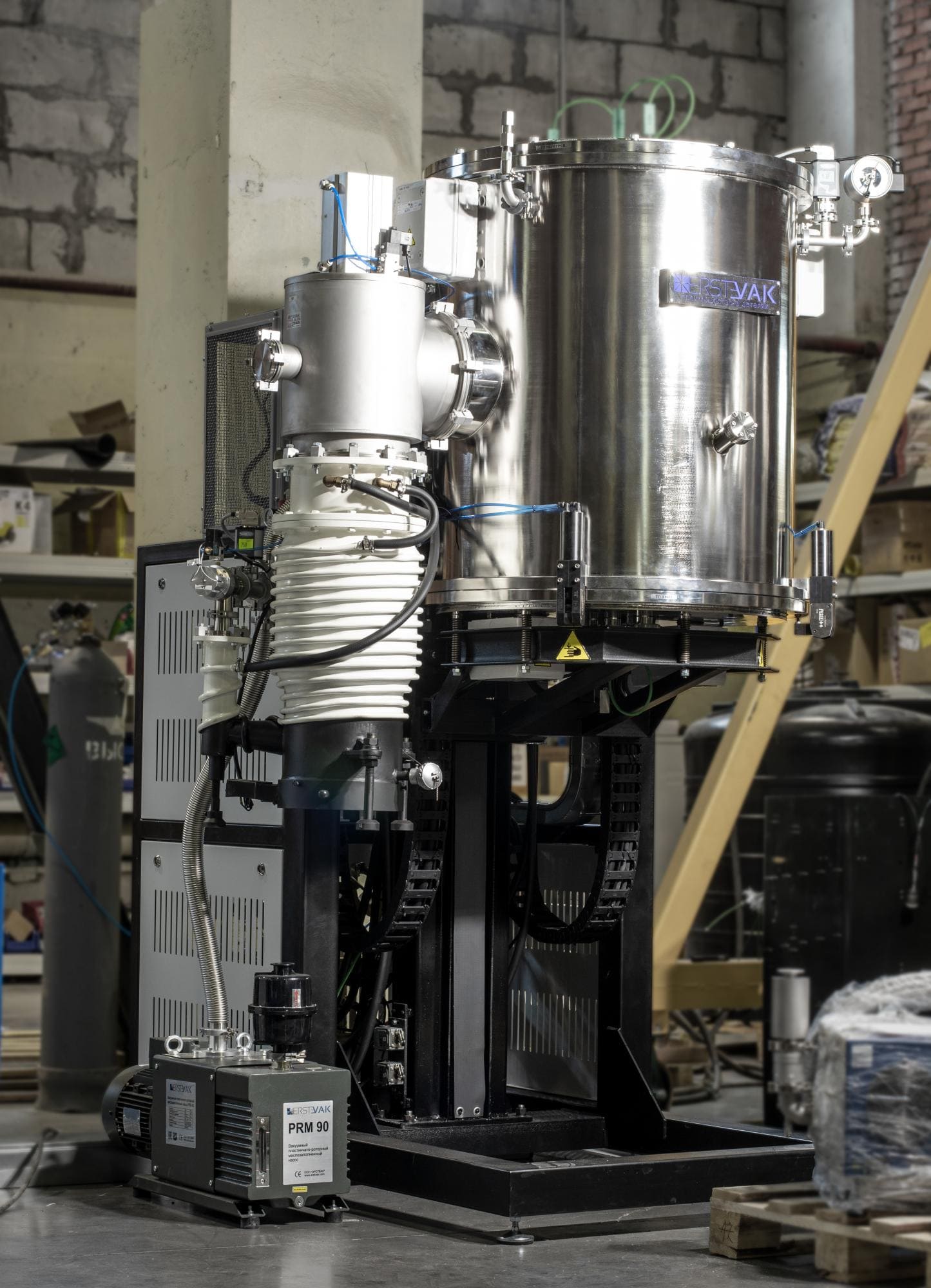

От лица ОАО «КЭМЗ» хочу выразить благодарность компании Эрствак. В прошлом году приобрели универсальную вакуумную печь закалки в масло. Фотографии печи прикладываю к отзыву. Сотрудники компании осуществили поставку, шефмонтаж, пусконаладку, обучение персонала и ввод в эксплуатацию.

Отдельно хочется поблагодарить инженера Эрнеста Микитюка за оперативное реагирование на запросы консультаций и технической поддержки!

В настоящее время печь активно эксплуатируются на предприятии, показывая себя какоборудование, отвечающее современным требованиям и нормам, удобное и простое в обслуживании.

Сложились хорошие отношения со специалистами компании. Планируем и дальше сотрудничать.

Аватар пользователя
Виталий Гришин

Сравнивал большое количество поставщиков оборудования. Эрствак выиграл тем, что предлагает комплекс: это и имеющееся различное оборудование, его производство, имеют возможность что-то кастомизировать. Для нас такой формат удобен. Потому мы и заключили договор.

Аватар пользователя
Алекс Галиев

Когда выбирал поставщика промышленного оборудования, для меня было главное, чтобы это был не просто поставщик, а и делал всё под ключ. И помимо этого, чтобы компания оказывала техническую поддержку. Вот таким образом мы и остановились на Эрствак. Они смогли предложить комплексную программу нашего с ними сотрудничества и предложили хорошую стоимость за свои услуги и оборудование.

Еще больше отзывов о нас читайте на площадках:

Товары из этой же серии

Система 3D-инспекции биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-3D
Система 3D-инспекции биполярных пластин SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-H500-3D
  • Масса, кг: 900
  • Производитель: Suzhou Second New Energy Technology
  • Серия: SEC
  • Страна: Китай
  • Габаритные размеры (ДхШхВ), мм: 1200 × 1100 × 2000
В корзину
1
Система для контроля габаритных размеров мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-MEA-Size
Система для контроля габаритных размеров мембранно-электродных блоков SUZHOU SECOND NEW ENERGY TECHNOLOGY SEC-MEA-Size
  • Масса, кг: 1800
  • Производитель: Suzhou Second New Energy Technology
  • Серия: SEC
  • Страна: Китай
  • Габаритные размеры (ДхШхВ), мм: 1700 × 1700 × 2000
В корзину
1

Не забудьте купить

Адсорбционный генератор азота ERSTVAK ALMA 500 D
Адсорбционный генератор азота ERSTVAK ALMA 500 D
  • Тип: Адсорбционный
  • Масса, кг: 4400
  • Производитель: ERSTVAK
  • Серия: ALMA
  • Длина, мм: 2700
  • Страна: Российская Федерация
В корзину
1
Угольник с внутренней резьбой 45° ER-Lok - PVE (RT)
Угольник с внутренней резьбой 45° ER-Lok - PVE (RT)
  • Производитель: ERSTVAK
  • Серия: PVE
  • Страна: Российская Федерация
В корзину
1

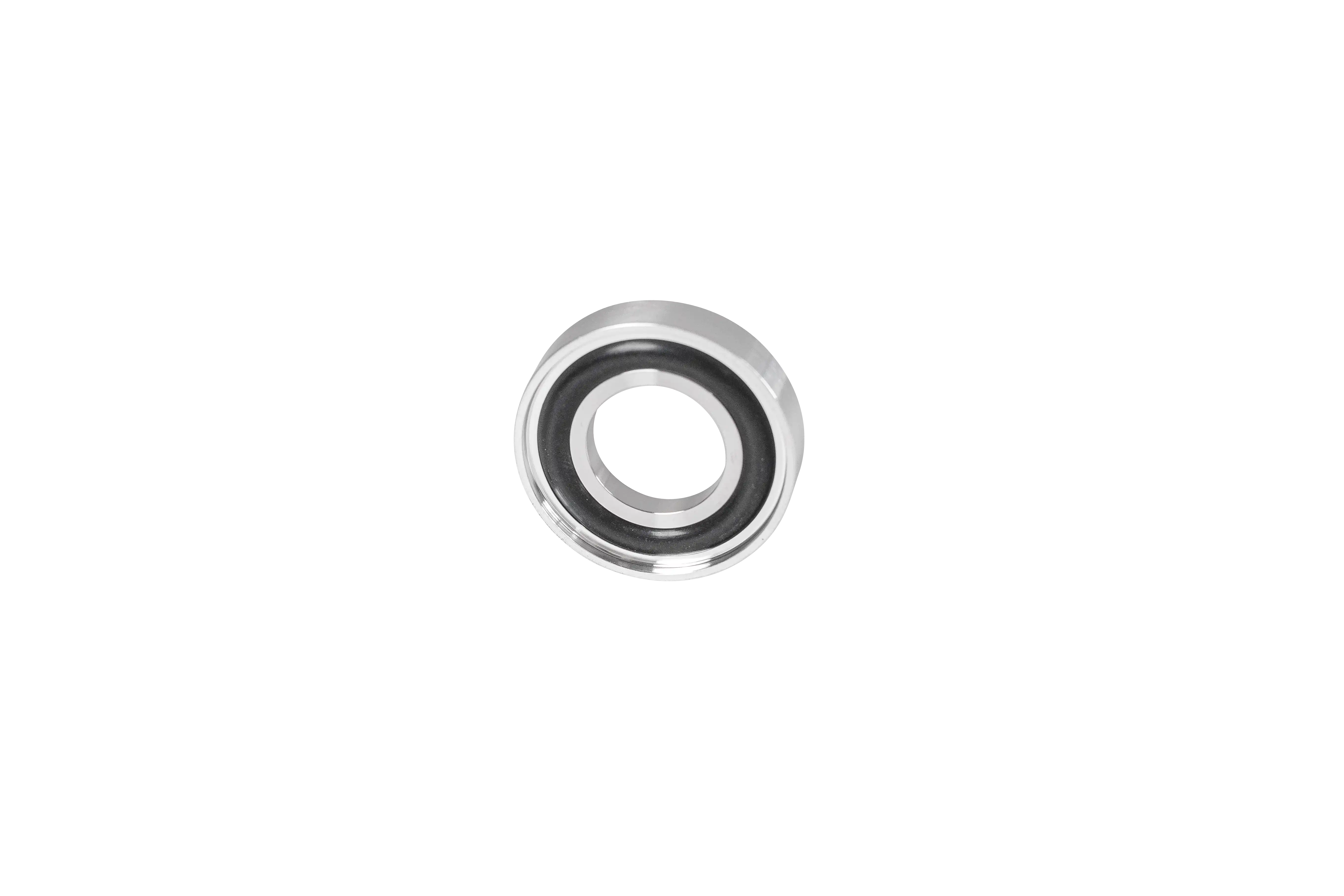

Центрирующее кольцо King Lai ISO-CROSC-100 с витоновым уплотнением и сеткой
