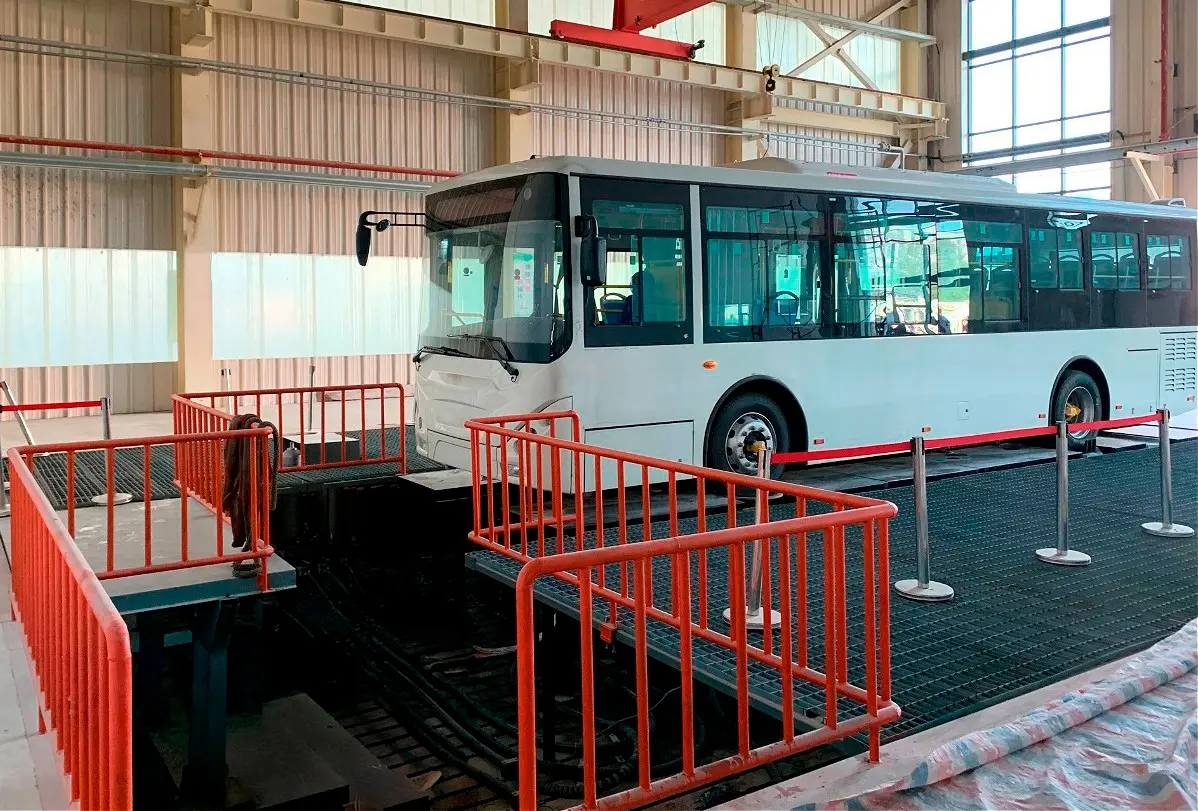

Гидравлический стенд с шинным сопряжением ERSTVAK VSR530-D-MED (2 оси)
Гидравлические стенды с шинным сопряжением применяются для проведения испытаний автотранспортных средств на устойчивость к вибрационным и динамическим нагрузкам. Такое оборудование позволяет воспроизводить реальные дорожные воздействия и оценивать поведение коммерческого транспорта в условиях эксплуатации.
Испытания на таких стендах используются при разработке и проверке транспортных средств, а также при ресурсных испытаниях. Передача нагрузок через шины обеспечивает достоверность результатов и позволяет моделировать эксплуатационные воздействия без отрыва от реальной схемы контакта колеса с опорной поверхностью.
Назначение и принцип работы
Стенд создает управляемые вибрационные воздействия через опорные плиты, взаимодействующие с колесами транспортного средства. Гидравлическая система обеспечивает стабильное воспроизведение параметров испытаний и позволяет точно задавать режимы работы.
Модель VSR530-D-MED (2 оси) рассчитана на коммерческий автотранспорт массой до 20000 кг. Конфигурация на 4 поста позволяет моделировать нагрузку на переднюю и заднюю ось с учетом их характеристик. Номинальная нагрузка составляет 105 кН для передней оси и 165 кН для задней.
В отличие от базовой версии, модель ориентирована на более умеренные режимы испытаний. Максимальная скорость составляет 2.5 м/с для передней оси и 2 м/с для задней. Частотный диапазон остается в пределах 0.1–50 Гц, а максимальное ускорение достигает 20 g. Ход 305 мм позволяет воспроизводить значительные перемещения. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.
Технические особенности
Тип: колонныйКоличество постов: 4Диаметр плиты поста: 650 ммМаксимальная масса объекта испытаний: 20000 кгТип тестируемого автотранспорта: коммерческий автотранспортСтрана: Российская Федерация
Номинальная нагрузка на ось:— передняя: 105 кН— задняя: 165 кН
Максимальная скорость:— передняя ось: до 2.5 м/с— задняя ось: до 2 м/с
Максимальное ускорение: до 20 gМаксимальный ход: 305 ммДиапазон частот: 0.1–50 ГцМаксимальная точность по амплитуде: 5%Рабочее давление гидросистемы: 280 бар
Применение и преимущества
Модель подходит для испытаний коммерческого автотранспорта при умеренных динамических нагрузках.
Обеспечивает:контролируемые режимы испытаний с пониженной скоростью;воспроизведение эксплуатационных нагрузок через шины;стабильность параметров работы;точность и повторяемость результатов испытаний.
- Тип
- Колонный
- Серия
- VSR530
- Максимальное ускорение, g
- 20
- Максимальная масса объекта испытаний, кг
- 20000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 50
- Максимальный ход, мм
- 305
- Тип тестируемого автотранспорта
- Коммерческий автотранспорт
- Неподрессоренная масса, (передняя ось), кг
- 120
- Неподрессоренная масса (задняя ось), кг
- 350
- Номинальная нагрузка на ось (передняя), кН
- 105
- Номинальная нагрузка на ось (задняя), кН
- 165
- Максимальная скорость (передняя ось), м/с
- 2.5
- Максимальная скорость (задняя ось), м/с
- 2
- Количество постов
- 4
- Диаметр плиты поста, мм
- 650
- Максимальная точность по амплитуде, %
- 5
- Рабочее давление гидросистемы, бар
- 280
