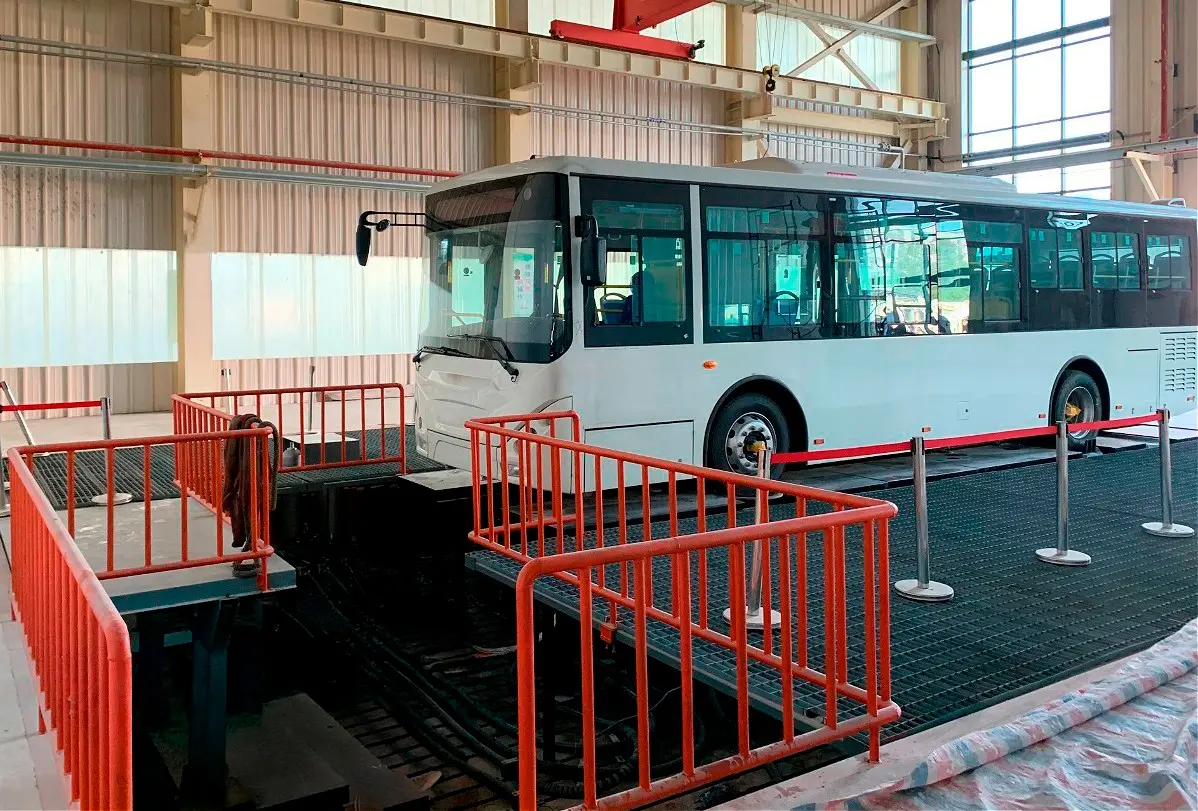

Гидравлический стенд с шинным сопряжением ERSTVAK VSR530-S-MED (3 оси)
Гидравлические стенды с шинным сопряжением применяются для проведения испытаний автотранспортных средств на устойчивость к вибрационным и динамическим нагрузкам. Такое оборудование позволяет воспроизводить реальные дорожные воздействия и оценивать поведение коммерческого транспорта в условиях эксплуатации.
Испытания используются при разработке и проверке транспортных средств, а также при ресурсных и приемочных испытаниях. Передача нагрузок через шины обеспечивает достоверность результатов и позволяет моделировать работу транспортного средства в естественных условиях контакта с дорожной поверхностью.
Назначение и принцип работы
Стенд формирует управляемые вибрационные воздействия через опорные плиты, взаимодействующие с колесами транспортного средства. Гидравлическая система обеспечивает стабильное и точное воспроизведение параметров испытаний, включая частоту, ускорение и скорость перемещения.
Модель VSR530-S-MED (3 оси) рассчитана на коммерческий автотранспорт массой до 20000 кг. Конфигурация на 3 оси и 6 постов позволяет независимо управлять нагрузкой на переднюю, заднюю и среднюю ось. Номинальная нагрузка составляет 105 кН для передней оси и 165 кН для задней и средней.
Модель ориентирована на умеренные режимы испытаний: максимальная скорость составляет 2.5 м/с для передней оси и 2 м/с для задней и средней, максимальное ускорение достигает 20 g, а частотный диапазон составляет 0.1–50 Гц. Ход 305 мм позволяет воспроизводить значительные перемещения. Рабочее давление гидросистемы 280 бар обеспечивает стабильную работу оборудования.
Технические особенности
Тип: колонныйКоличество постов: 6Диаметр плиты поста: 650 ммМаксимальная масса объекта испытаний: 20000 кгТип тестируемого автотранспорта: коммерческий автотранспортСтрана: Российская Федерация
Номинальная нагрузка на ось:— передняя: 105 кН— задняя: 165 кН— средняя: 165 кН
Максимальная скорость:— передняя ось: до 2.5 м/с— задняя ось: до 2 м/с— средняя ось: до 2 м/с
Максимальное ускорение: до 20 gМаксимальный ход: 305 ммДиапазон частот: 0.1–50 ГцМаксимальная точность по амплитуде: 5%Рабочее давление гидросистемы: 280 бар
Применение и преимущества
Модель подходит для испытаний коммерческого автотранспорта в трехосевой конфигурации при умеренных режимах воздействия.
Обеспечивает:независимое управление нагрузками по каждой оси;контролируемые режимы с пониженной скоростью;воспроизведение эксплуатационных воздействий через шины;стабильность и повторяемость результатов испытаний.
- Тип
- Колонный
- Серия
- VSR530
- Максимальное ускорение, g
- 20
- Максимальная масса объекта испытаний, кг
- 20000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 50
- Максимальный ход, мм
- 305
- Тип тестируемого автотранспорта
- Коммерческий автотранспорт
- Неподрессоренная масса, (передняя ось), кг
- 120
- Неподрессоренная масса (задняя ось), кг
- 350
- Неподрессоренная масса (средняя ось), кг
- 350
- Номинальная нагрузка на ось (передняя), кН
- 105
- Номинальная нагрузка на ось (задняя), кН
- 165
- Номинальная нагрузка на ось (средняя), кН
- 165
- Максимальная скорость (передняя ось), м/с
- 2.5
- Максимальная скорость (задняя ось), м/с
- 2
- Максимальная скорость (средняя ось), м/с
- 2
- Количество постов
- 6
- Диаметр плиты поста, мм
- 650
- Максимальная точность по амплитуде, %
- 5
- Рабочее давление гидросистемы, бар
- 280
