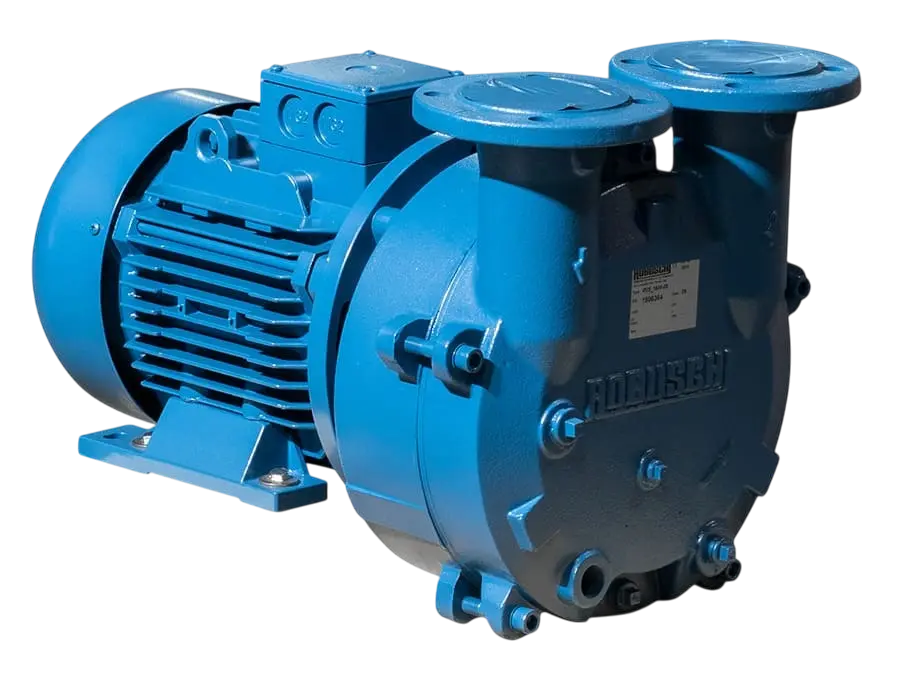

Моноблочный водокольцевой вакуумный насос ROBUSCHI RVS 14/M ex 24

Моноблочный водокольцевой вакуумный насос ROBUSCHI RVS 14/M ex 24

product-card

Тип Водокольцевые
Уровень вакуума Низкий
Скорость откачки, м³/ч 123
Предельное остаточное давление, мбар (абс.) 33
Мощность, кВт 4
Частота вращения, об/мин 1450
Входной патрубок G1/2
Выходной патрубок G1/2
Количество ступеней 1

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

ROBUSCHI RVS 14/M ex 24 — одноступенчатый водокольцевой вакуумный насос серии RVS в моноблочном M-исполнении. Производительность типоразмера RVS 14 составляет 123 м³/ч, предельное остаточное давление — 33 мбар (абс.), мощность двигателя — 4 кВт.

Рабочее колесо установлено непосредственно на вал электродвигателя. При вращении жидкостное кольцо формирует в корпусе камеры переменного объёма: газ поступает через всасывающий патрубок, сжимается и направляется к выпуску. Рабочая жидкость одновременно участвует в уплотнении и теплоотводе, поэтому в газовом тракте не требуется масляная смазка.

Исполнение ex 24 имеет корпус из чугуна EN-GJL-250, распределительную пластину из нержавеющей стали A276 316L и рабочее колесо из нержавеющей стали A351 CF8M. Для типоразмера RVS 14 расход рабочей жидкости составляет 0,22–0,8 м³/ч, диаметр всасывающего патрубка — DN40, частота вращения — 1450 об/мин. Масса M-исполнения — 72 кг.

Применение

Насосы RVS применяют в вакуумной сушке, дегазации и деаэрации, экструзионных линиях, вакуумной фильтрации, выпарных и перегонных установках. Водокольцевой принцип допускает работу с влажными газами и парами; совместимость рабочей жидкости и материалов проточной части выбирают по конкретной технологической среде.

Конструктивные особенности

моноблочная M-компоновка с рабочим колесом на валу электродвигателя;
порт для защиты от кавитации и установки самодействующего клапана;
распределительная пластина из нержавеющей стали;
возможность работы в составе системы KRVS с рециркуляцией рабочей жидкости.

Технические характеристики

Производительность, м³/ч	123
Предельное остаточное давление, мбар	33
Мощность двигателя, кВт	4
Частота вращения, об/мин	1450
Расход рабочей жидкости, м³/ч	0,22–0,8
Всасывающий патрубок	DN40
Масса, кг	72

Тип: Водокольцевые

Уровень вакуума: Низкий

Скорость откачки, м³/ч: 123

Предельное остаточное давление, мбар (абс.): 33

Мощность, кВт: 4

Частота вращения, об/мин: 1450

Входной патрубок: G1/2

Выходной патрубок: G1/2

Количество ступеней: 1

Охлаждение: Водяное

Масса, кг: 72

Габаритные размеры (ДхШхВ), мм: 590×330×324

Напряжение, В: 380

Серия: RVS

Уровень шума, дБ: 72

Минимальная температура окружающей среды, °С: -50

Расход рабочей жидкости, л/мин: 0.8

Температура охлаждающей воды: +5 — +65

Максимальная температура окружающей среды, °C: 50

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
