Моноблочные водокольцевые вакуумные насосы

Моноблочные водокольцевые вакуумные насосы — это компактное оборудование для создания низкого вакуума в промышленных и технологических системах. Насосная часть и электродвигатель объединены в единый агрегат, что уменьшает габариты оборудования, упрощает монтаж и позволяет устанавливать насос в системах с ограниченным пространством. Водокольцевой принцип работы позволяет откачивать влажные газы, пары и газопаровые смеси. Купить моноблочные водокольцевые вакуумные насосы можно с доставкой по всей России.

Навигация по статье

Устройство моноблочных водокольцевых вакуумных насосов

1. Торцевая крышка с патрубками всасывания и нагнетания
2. Торцевые механические уплотнения
3. Рабочее колесо (импеллер)
4. Разделительная пластина с окнами всасывания и нагнетания
5. Корпус насоса
6. Лепестковый клапан
7. Антикавитационный клапан
8. Вал насоса/вал электродвигателя (в зависимости от типа насоса)
9. Корпус муфты (только для муфтового типа)

Конструкция моноблочного водокольцевого насоса выполнена на базе цилиндрического корпуса, оснащенного несколькими всасывающими и нагнетающими патрубками. Внутри кожуха смонтирован ротор — литое колесо в виде ступицы с набором загнутых лопастей (лопаток). Вал ротора расположен с небольшим сдвигом относительно оси корпуса. Вращение рабочего колеса реализовано с помощью электродвигателя.

Представленные бренды

ERSTVAK

Моноблочные водокольцевые вакуумные насосы ERSTVAK предназначены для создания низкого вакуума и откачки газов, паров и газопаровых смесей. В каталоге представлены модели серий ELRPX и ELRPX A с различной производительностью, что позволяет подобрать насос под параметры конкретной вакуумной системы.

Моноблочная компоновка объединяет насосный блок и электродвигатель в компактный агрегат. Такое исполнение уменьшает занимаемое оборудованием пространство, упрощает монтаж и подходит для самостоятельной установки насоса или его интеграции в комплексные вакуумные системы.

Благодаря водокольцевому принципу работы насосы могут применяться в процессах, связанных с влажными газами и парами. Для работы оборудования необходимо организовать подачу рабочей жидкости и ее отвод либо рециркуляцию в зависимости от выбранной схемы системы.

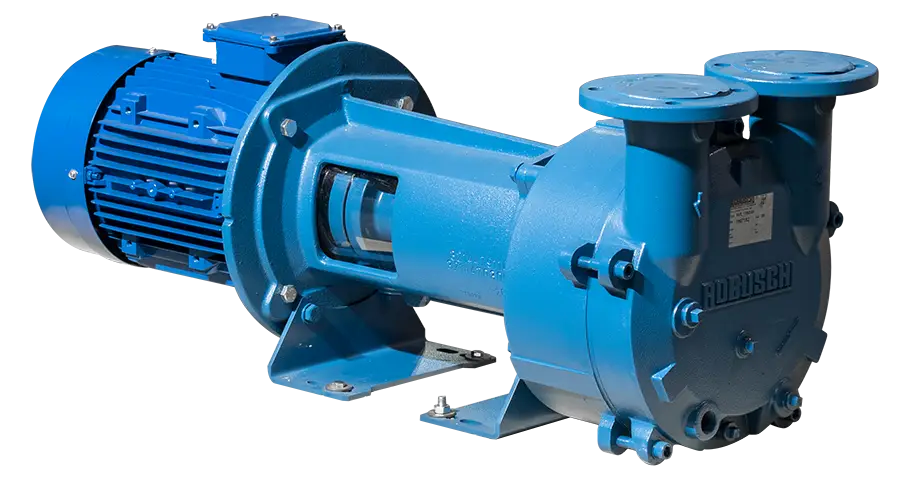

ROBUSCHI

Моноблочные водокольцевые вакуумные насосы ROBUSCHI серии RVS предназначены для промышленной вакуумной откачки газов и паров. В моноблочном исполнении насос и электродвигатель образуют компактный агрегат, что позволяет сократить занимаемое пространство и упростить установку оборудования.

Водокольцевой принцип обеспечивает практически изотермическое сжатие газа и позволяет работать с влажными газовыми средами без загрязнения откачиваемого газа смазочным маслом. Насосы отличаются низким уровнем вибраций и рассчитаны на продолжительную промышленную эксплуатацию.

Серия RVS представлена моделями с различной производительностью и вариантами исполнения. Это позволяет использовать насосы как самостоятельное вакуумное оборудование или включать их в состав технологических и вакуумных установок.

Как выбрать моноблочный водокольцевой вакуумный насос

При выборе моноблочного водокольцевого вакуумного насоса необходимо учитывать не только производительность оборудования, но и параметры рабочей жидкости, характеристики откачиваемого газа и условия эксплуатации. Эти факторы непосредственно влияют на фактические характеристики водокольцевого насоса.

Основные параметры выбора:

• Скорость откачки — выбирается с учетом объема вакуумируемой системы, газовой нагрузки и требуемого времени достижения рабочего давления;
• Рабочее давление — насос необходимо подбирать по производительности именно при требуемом давлении процесса, а не только по максимальной паспортной скорости откачки;
• Предельное остаточное давление — должно соответствовать требуемому уровню вакуума технологического процесса;
• Состав откачиваемой среды — необходимо учитывать наличие водяного пара, конденсируемых веществ, загрязнений и химически активных компонентов;
• Температура откачиваемого газа — влияет на тепловую нагрузку насоса и может потребовать соответствующей организации подачи и охлаждения рабочей жидкости;
• Рабочая жидкость — необходимо определить ее тип, температуру, качество и совместимость с откачиваемой средой. От параметров рабочей жидкости зависят производительность и достигаемый вакуум;
• Схема подачи рабочей жидкости — насос может работать с проточной, частично рециркуляционной или замкнутой системой. Выбор схемы влияет на расход воды, состав оборудования и эксплуатационные затраты;
• Материалы проточной части — особенно важны при работе с агрессивными, коррозионными или загрязненными средами;
• Мощность и параметры электродвигателя — должны соответствовать рабочей точке насоса и имеющейся системе электроснабжения;
• Присоединительные размеры и габариты — учитываются при интеграции моноблочного насоса в существующую установку или ограниченное монтажное пространство;
• Режим эксплуатации — для продолжительной работы необходимо учитывать тепловую нагрузку, стабильность подачи рабочей жидкости и условия охлаждения оборудования.

При подборе моноблочного водокольцевого насоса особенно важно оценивать его рабочую точку с учетом температуры рабочей жидкости и характеристик откачиваемого газа. Специалисты ЭРСТВАК помогут подобрать модель, схему подачи рабочей жидкости и дополнительное оборудование под параметры конкретного технологического процесса.
