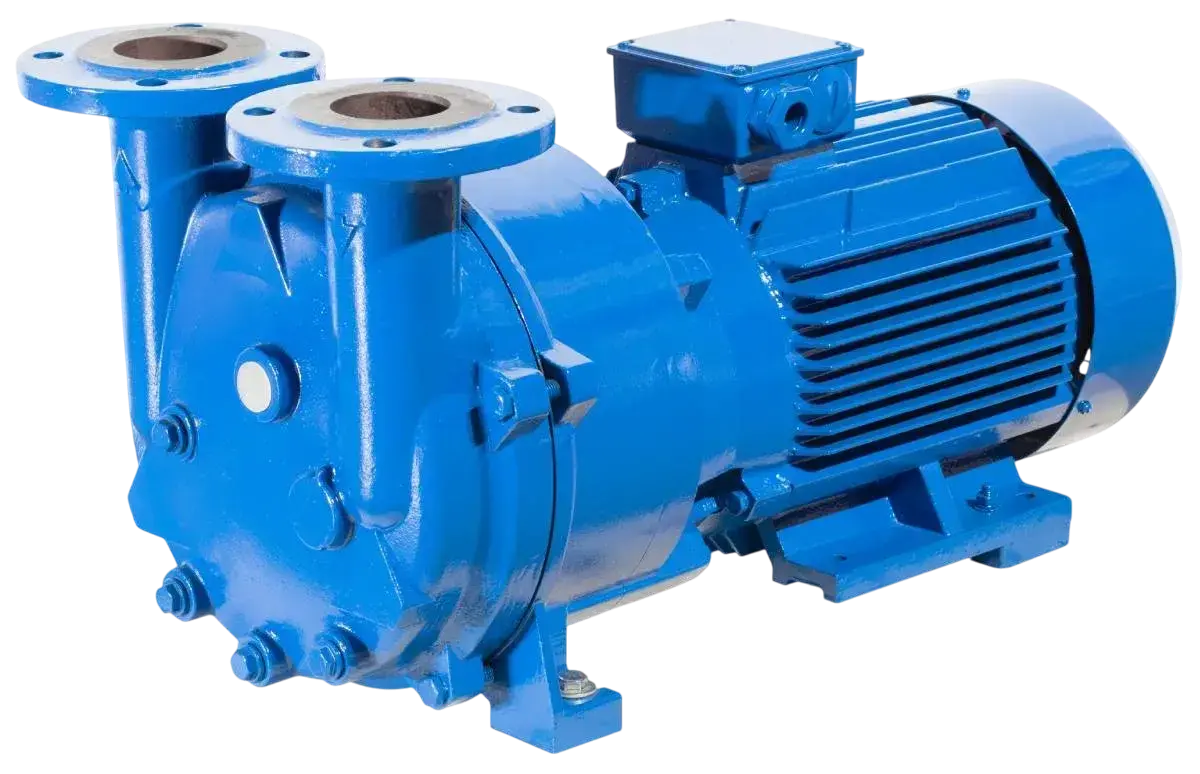

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 500

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 500 — наиболее производительный типоразмер моноблочной линейки ELRPX. Насос обеспечивает скорость откачки 500 м³/ч и предельное остаточное давление 33 мбар. Жидкостно-кольцевой принцип делает модель подходящей для длительной откачки влажных газов, насыщенных паров и технологических смесей, где сухие контактные технологии могут быть менее удобны.

В базовой версии импеллер установлен непосредственно на удлинённом валу электродвигателя, поэтому агрегат не требует ременной передачи. Моноблочная компоновка сокращает число приводных узлов и упрощает интеграцию в технологическую линию. Подшипники NSK вынесены из контакта с рабочей средой, механические уплотнения John Crane используются для герметизации, стандартный импеллер изготовлен из нержавеющей стали SS304. Встроенный антикавитационный клапан поддерживает устойчивость рабочего процесса.

Технические характеристики

• скорость откачки — 500 м³/ч;
• предельное остаточное давление — 33 мбар;
• мощность электродвигателя — 15 кВт;
• уровень шума — 74 дБ(А).

Параметры серии приведены для сухого воздуха 15 °C при атмосферном давлении 1013 мбар и рабочей жидкости температурой 15 °C. Расход рабочей жидкости и присоединения зависят от типоразмера; по линейке они составляют 2–20 л/мин и от G1 до DN80.

Материальные исполнения

Для сред с повышенной коррозионной активностью серия может выполняться из AISI 304, AISI 316, AISI 316Ti, AISI 321 и титана. Подбор материала, рабочей жидкости и уплотнений выполняют с учётом химического состава и температуры процесса.

Применение

ELRPX 500 применяют в крупных сушильных камерах, вакуумных фильтрах, экструзионных и выпарных установках, а также в процессах сепарации, очистки и регенерации газов. Это наиболее производительное исполнение линейки ELRPX; его выбирают для крупных технологических аппаратов и вакуумных участков с высокой парогазовой нагрузкой.
