Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 165

product-card

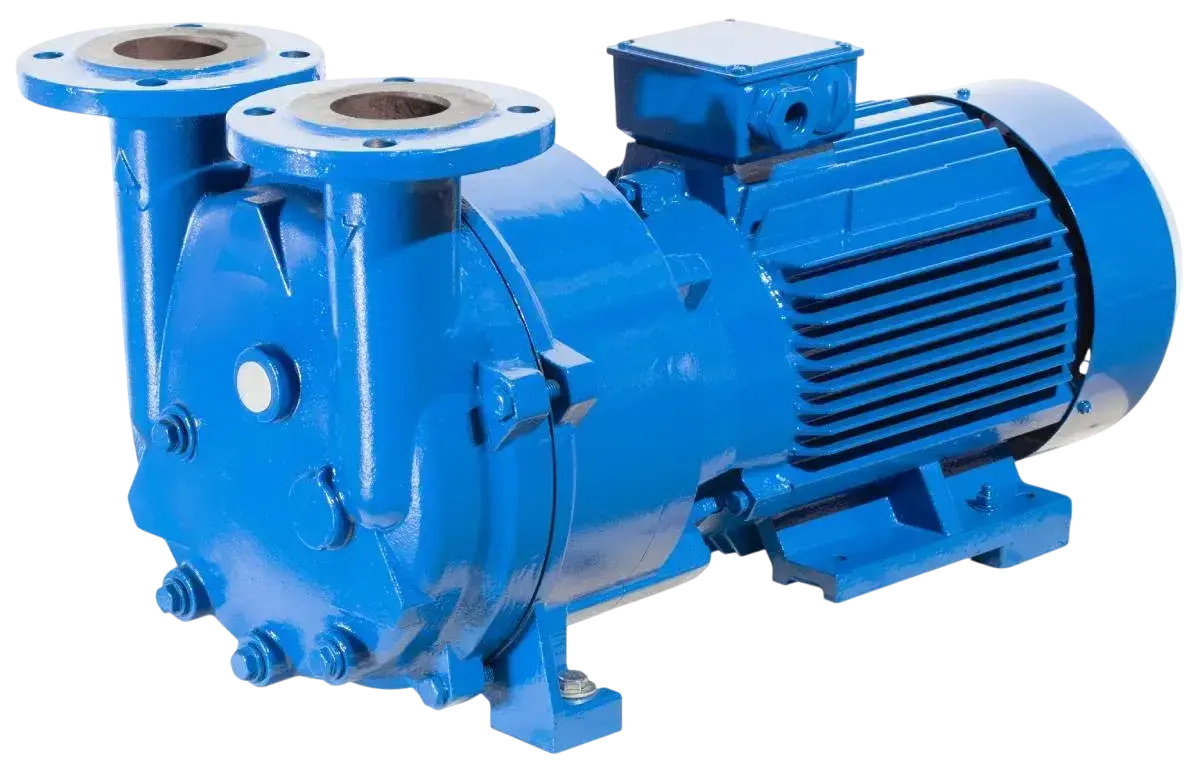

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 165
Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 165
Описание
Характеристики
Графики и чертежи
Материалы
Проекты
Отзывы клиентов

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 165 рассчитан на промышленное получение низкого вакуума при работе с влажными газами и парогазовыми смесями. Скорость откачки модели составляет 165 м³/ч, предельное остаточное давление — 33 мбар. Рабочая жидкость формирует кольцо в корпусе и участвует в создании рабочих камер, поэтому насос хорошо переносит процессы с заметной паровой нагрузкой.

Насос имеет консольную моноблочную конструкцию с импеллером на удлинённом валу электродвигателя. Такая компоновка не требует ременной передачи и позволяет уменьшить габариты агрегата. Подшипники NSK изолированы от перекачиваемой среды, механические уплотнения John Crane обеспечивают герметизацию рабочей камеры, а стандартный импеллер из SS304 повышает коррозионную стойкость. В конструкции предусмотрен антикавитационный клапан.

Технические характеристики

  • скорость откачки — 165 м³/ч;
  • предельное остаточное давление — 33 мбар;
  • мощность электродвигателя — 4 кВт;
  • уровень шума — 63 дБ(А).

Нормируемые характеристики серии относятся к сухому воздуху при температуре 15 °C, атмосферному давлению 1013 мбар и рабочей жидкости температурой 15 °C. В зависимости от модели расход рабочей жидкости составляет 2–20 л/мин, а присоединения находятся в диапазоне от G1 до DN80.

Исполнения и материалы

Для процессов с повышенными требованиями к коррозионной стойкости доступны различные материалы насосной части: AISI 304, AISI 316, AISI 316Ti, AISI 321 и титан. Материал и уплотнения подбирают по свойствам технологической среды.

Применение

ELRPX 165 используют в сушильных камерах, вакуумной фильтрации, экструзионных линиях и выпарных установках, а также в процессах перекачки, сепарации, очистки и регенерации газа. По производительности модель занимает среднее положение в линейке и подходит для производственных машин и аппаратов с устойчивой парогазовой нагрузкой, где более компактных типоразмеров уже недостаточно.

Тип
Водокольцевые
Уровень вакуума
Низкий
Скорость откачки, м³/ч
165
Предельное остаточное давление, мбар (абс.)
33
Мощность, кВт
4
Частота вращения, об/мин
1440
Входной патрубок
DN50
Выходной патрубок
DN50
Количество ступеней
1
Охлаждение
Водяное
Уровень шума, дБ
63
Габаритные размеры (ДхШхВ), мм
637×325×361
Масса, кг
103
Минимальная температура окружающей среды, °С
-50
Расход рабочей жидкости, л/мин
6.7
Температура охлаждающей воды
+5 — +65
Напряжение, В
380
Максимальная температура окружающей среды, °C
50

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



График откачных характеристик

Изображение содержит графики зависимости производительности оборудования серии ELRPX от давления на входе. Кривые позволяют сопоставить рабочие характеристики серии в показанном диапазоне давления.

otkachnye_harakteristikii_elrpx_27_52_80_110_165_230_280_400_500



График коэффициента откачки

График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.

grafik_koefficienta_otkachki_ot_davleniya_i_temperatury



Для уточнения информации обращайтесь к инженерам ERSTVAK.
