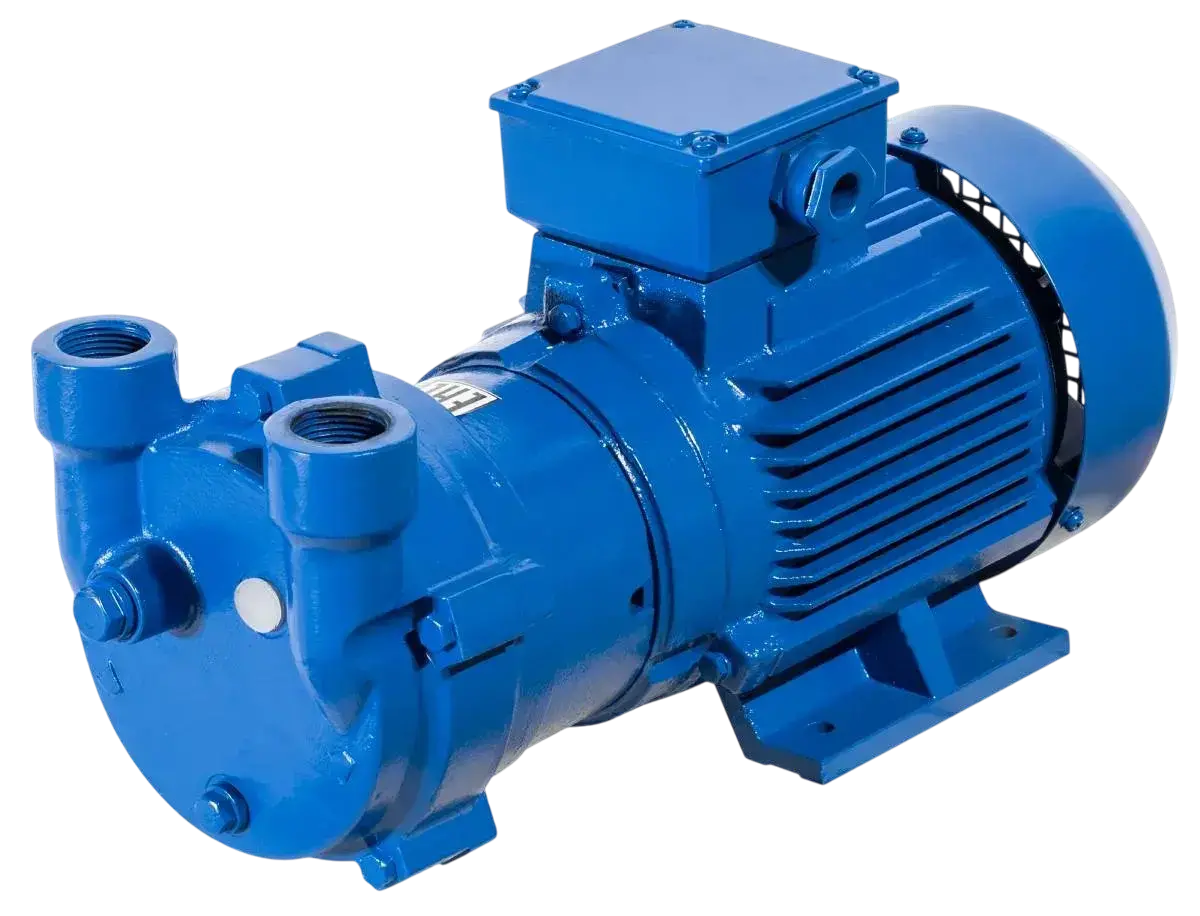

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 110

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 110 — жидкостно-кольцевой насос среднего типоразмера для создания низкого вакуума. Производительность модели составляет 110 м³/ч, предельное остаточное давление — 33 мбар. Водокольцевой принцип особенно удобен для откачки влажных газов и парогазовых смесей, поскольку рабочая жидкость участвует в уплотнении и сжатии газа внутри насоса.

Стандартный ELRPX 110 выполнен в моноблочной консольной компоновке: импеллер установлен непосредственно на удлинённом валу двигателя. Отсутствие ременной передачи делает привод компактным и сокращает количество обслуживаемых механических элементов. В конструкции используются подшипники NSK, механические уплотнения John Crane и импеллер из нержавеющей стали SS304. Антикавитационный клапан помогает поддерживать устойчивый режим при работе на низком давлении.

Технические характеристики

• скорость откачки — 110 м³/ч;
• предельное остаточное давление — 33 мбар;
• мощность электродвигателя — 3,85 кВт;
• уровень шума — 72 дБ(А).

Характеристики серии приведены для сухого воздуха температурой 15 °C при атмосферном давлении 1013 мбар и температуре рабочей жидкости 15 °C. Расход рабочей жидкости зависит от модели и в линейке изменяется от 2 до 20 л/мин; присоединительные размеры — от G1 до DN80.

Материалы и эксплуатация

При необходимости серия ELRPX поставляется в специальных материальных исполнениях. Доступны исполнения из AISI 304, AISI 316, AISI 316Ti, AISI 321 и титана. Выбор исполнения должен учитывать химическую совместимость с откачиваемым газом, конденсатом и рабочей жидкостью.

Применение

ELRPX 110 применяют в сушильных камерах среднего объёма, вакуумных фильтрах, экструзионных линиях, небольших выпарных установках и других процессах с влажной газовой нагрузкой. Производительность модели рассчитана на небольшие и средние технологические аппараты, в которых требуется устойчивый низкий вакуум при умеренном газовом потоке.
