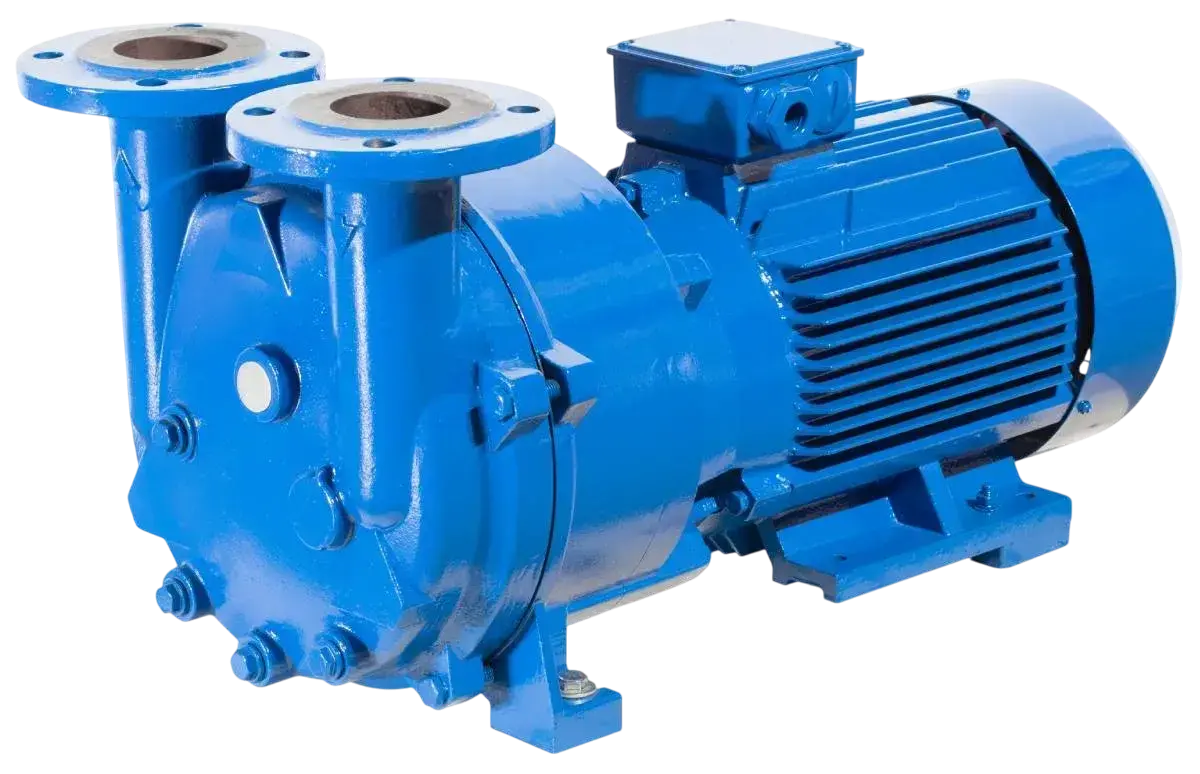

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 400

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 400 — высокопроизводительный типоразмер серии для промышленной откачки влажных газов и парогазовых смесей. Скорость откачки составляет 400 м³/ч, предельное остаточное давление — 33 мбар. Рабочая жидкость образует кольцо в корпусе насоса, формируя камеры переменного объёма и обеспечивая всасывание, сжатие и выпуск газа.

Моноблочная конструкция предусматривает установку импеллера непосредственно на удлинённый вал электродвигателя. Это исключает ременной привод, уменьшает количество передаточных элементов и упрощает установку агрегата рядом с технологическим оборудованием. Подшипники NSK изолированы от перекачиваемой среды, механические уплотнения John Crane ограничивают протечки рабочей жидкости, а стандартный импеллер выполнен из нержавеющей стали SS304. Встроенный антикавитационный клапан предназначен для защиты рабочего процесса в области низких давлений.

Технические характеристики

• скорость откачки — 400 м³/ч;
• предельное остаточное давление — 33 мбар;
• мощность электродвигателя — 11 кВт;
• уровень шума — 73 дБ(А).

Характеристики серии относятся к сухому воздуху при 15 °C, атмосферному давлению 1013 мбар и рабочей жидкости температурой 15 °C. Расход рабочей жидкости и присоединения определяются типоразмером: расход составляет 2–20 л/мин, присоединения — от G1 до DN80.

Исполнения

Помимо стандартного исполнения доступны варианты насосной части из AISI 304, AISI 316, AISI 316Ti, AISI 321 и титана. Материальное исполнение и тип уплотнений выбирают с учётом химического состава среды, температуры и требований технологического процесса.

Применение

ELRPX 400 используют в производительных сушильных камерах, вакуумных фильтрах, экструзионных линиях и выпарных установках, а также при сепарации, очистке и регенерации газов. Производительность модели ориентирована на промышленные аппараты среднего и крупного объёма и длительные циклы откачки.
