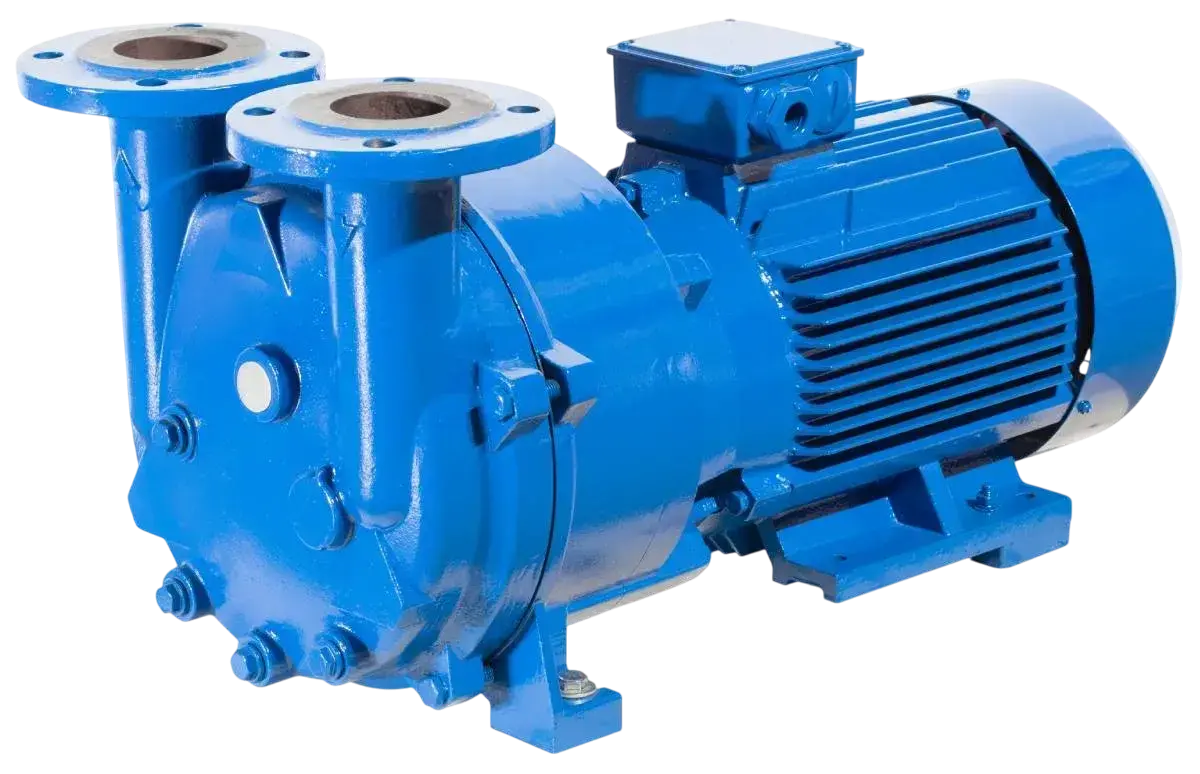

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 230
- Хит
Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 230 предназначен для низковакуумных процессов с влажными газами и насыщенными парами. Модель развивает скорость откачки 230 м³/ч и достигает предельного остаточного давления 33 мбар. Благодаря жидкостному кольцу в рабочей камере газ сжимается без сухого контакта рабочих поверхностей, что делает технологию удобной для процессов с повышенным содержанием влаги.
В стандартной компоновке импеллер насоса размещён непосредственно на удлинённом валу электродвигателя. Моноблочная схема исключает ременную передачу, помогает сократить размеры агрегата и упрощает механическое обслуживание. В насосном блоке применяются подшипники NSK и механические уплотнения John Crane. Стандартный импеллер выполнен из нержавеющей стали SS304. Встроенный антикавитационный клапан помогает поддерживать устойчивую работу при снижении давления.
Характеристики серии нормируются при всасывании сухого воздуха температурой 15 °C, атмосферном давлении 1013 мбар и температуре рабочей жидкости 15 °C.
Материальные исполнения
Серия ELRPX допускает подбор материалов под конкретную технологическую среду. Для специальных технологических сред доступны исполнения насосной части из AISI 304, AISI 316, AISI 316Ti, AISI 321 и титана. Это позволяет учитывать коррозионную активность газов, конденсата и используемой рабочей жидкости.
Применение
ELRPX 230 применяют в сушильных камерах, вакуумных фильтрах, экструзионном оборудовании и выпарных установках, а также в задачах перекачки, сепарации, очистки и регенерации газа.
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 230
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 5.5
- Частота вращения, об/мин
- 1440
- Входной патрубок
- DN50
- Выходной патрубок
- DN50
- Количество ступеней
- 1
- Охлаждение
- Водяное
- Масса, кг
- 117
- Габаритные размеры (ДхШхВ), мм
- 679×325×371
- Напряжение, В
- 380
- Серия
- ELRPX
- Уровень шума, дБ
- 68
- Минимальная температура окружающей среды, °С
- -50
- Расход рабочей жидкости, л/мин
- 8.3
- Температура охлаждающей воды
- +5 — +65
- Максимальная температура окружающей среды, °C
- 50
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График откачных характеристик
Изображение содержит графики зависимости производительности оборудования серии ELRPX от давления на входе. Кривые позволяют сопоставить рабочие характеристики серии в показанном диапазоне давления.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
