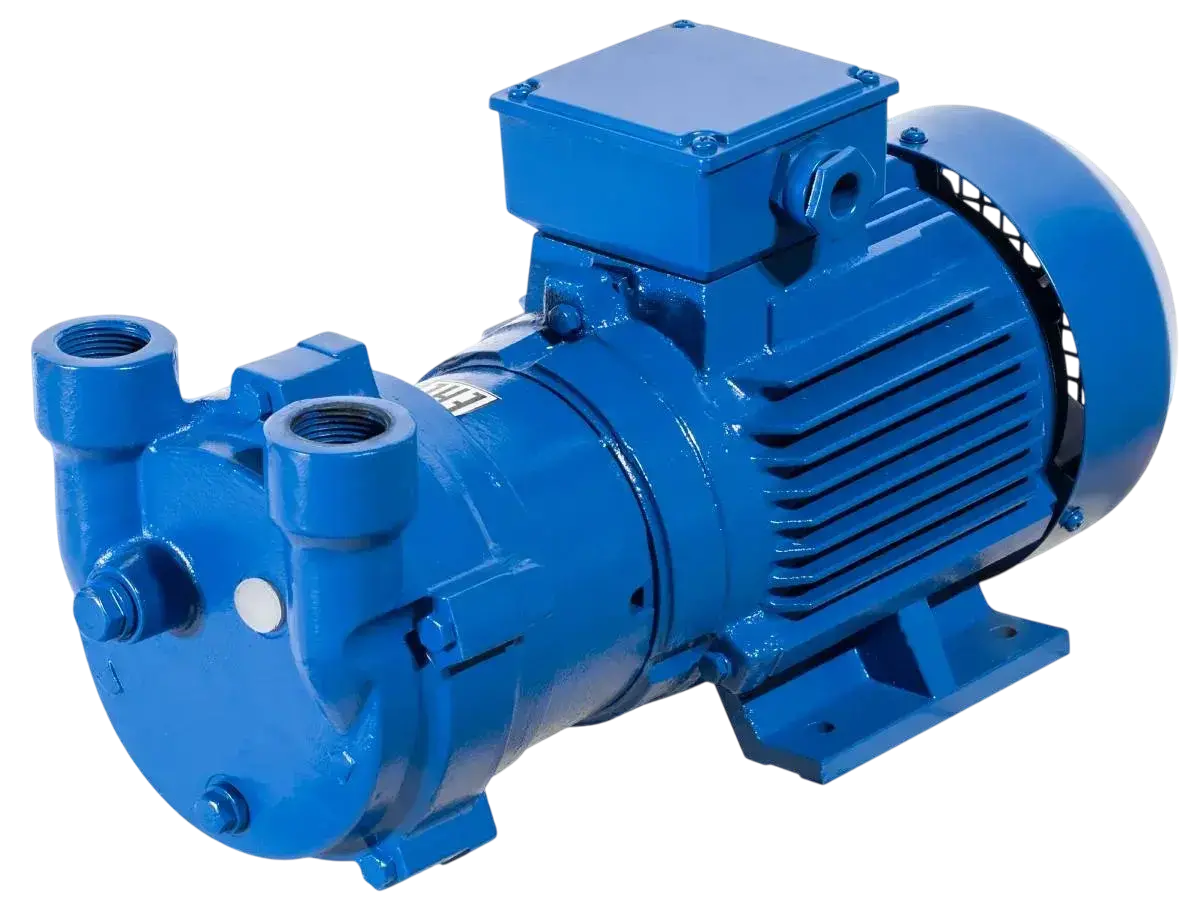

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 52

Моноблочный водокольцевой вакуумный насос ERSTVAK ELRPX 52 — компактный жидкостно-кольцевой насос для создания низкого вакуума в промышленных процессах. Модель развивает скорость откачки 52 м³/ч и достигает предельного остаточного давления 33 мбар. Жидкостное кольцо одновременно участвует в сжатии газа и уплотнении рабочих полостей, поэтому насос хорошо подходит для влажных газов и процессов с заметным содержанием водяного пара.

В стандартном исполнении насосный блок имеет консольную моноблочную конструкцию: импеллер установлен непосредственно на удлинённом валу электродвигателя. Отсутствие ременной передачи сокращает число обслуживаемых элементов и потери в механическом приводе. Для уплотнения рабочей камеры применяются механические уплотнения John Crane, а подшипники NSK изолированы от перекачиваемой среды. Стандартный импеллер изготовлен из нержавеющей стали SS304; встроенный антикавитационный клапан помогает защищать насос при работе в области низкого давления.

Технические характеристики

• скорость откачки — 52 м³/ч;
• предельное остаточное давление — 33 мбар;
• мощность электродвигателя — 1,45 кВт;
• уровень шума — 65 дБ(А).

Характеристики серии нормируются при всасывании сухого воздуха температурой 15 °C, атмосферном давлении 1013 мбар и температуре рабочей жидкости 15 °C. Расход рабочей жидкости и присоединительные размеры зависят от типоразмера; для линейки ELRPX они находятся соответственно в диапазонах 2–20 л/мин и от G1 до DN80.

Исполнение и материалы

Для процессов с особыми требованиями к коррозионной стойкости серия может изготавливаться в различных материальных исполнениях. Доступны варианты из нержавеющих сталей AISI 304, AISI 316, AISI 316Ti, AISI 321 и титана. Выбор материалов, уплотнений и рабочей жидкости необходимо согласовывать с составом перекачиваемой среды и рабочей температурой.

Применение

ELRPX 52 применяют в сушильных камерах, небольших и средних вакуумных фильтрах, экструзионных линиях и выпарных установках. Также серия используется в процессах перекачки и сепарации газа, очистки и регенерации газовых потоков, а также при утилизации и переработке побочных продуктов. По производительности модель относится к компактным типоразмерам линейки и подходит для локальных вакуумных узлов, небольших камер и оборудования, где особенно важны небольшая установочная площадь и близкое размещение насоса к потребителю.
