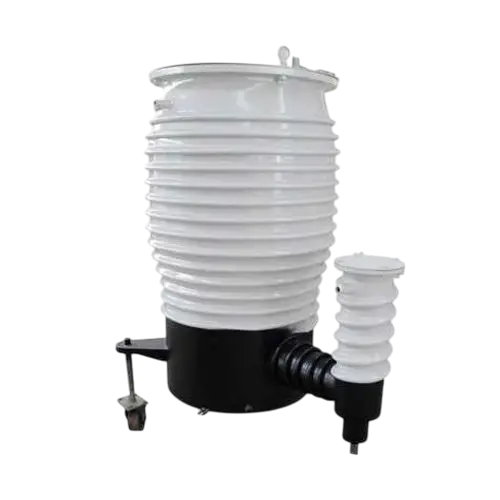

Диффузионный вакуумный насос ERSTVAK EVD 500

product-card
Диффузионный вакуумный насос ERSTVAK EVD 500
Диффузионный вакуумный насос ERSTVAK EVD 500
Описание
Характеристики
Графики и чертежи
Материалы
Проекты
Отзывы клиентов

Диффузионный вакуумный насос ERSTVAK EVD 500 — высоковакуумный насос серии EVD. В диффузионной схеме рабочая жидкость нагревается и образует направленные паровые струи: молекулы газа передают им импульс и перемещаются к выходной части насоса. Такая технология не требует быстро вращающегося ротора в газовом тракте.

Серия EVD используется в полупроводниковой, химической, авиационной и атомной промышленности. Диффузионный насос работает после предварительной откачки совместно с форвакуумной ступенью, которая удаляет газ из его выходной части. В конструкции предусмотрен отвод тепла охлаждающей жидкостью: охлаждение обеспечивает конденсацию паров рабочей жидкости и её возврат в рабочий цикл.

Особенности диффузионной откачки

Ключевые достоинства EVD — высокая скорость откачки, надёжность и длительный срок службы без технического обслуживания. Рабочая жидкость непосредственно участвует в формировании паровых струй, поэтому для масляной диффузионной технологии характерен обратный поток паров в сторону откачиваемого объёма. При повышенных требованиях к чистоте вакуумной среды этот фактор учитывают при построении системы.

Применение

Для серии EVD характерны следующие направления применения:

  • вакуумные печи;
  • обработка поверхностей;
  • установки имитации космического пространства;
  • установки для осаждения распылением;
  • металлургическое оборудование.
Тип
Диффузионные
Уровень вакуума
Высокий
Тип смазки
Масляный
Скорость откачки, м³/ч
540
Предельное остаточное давление, мбар (абс.)
5 × 10⁻⁷
Мощность, кВт
8
Входной патрубок
DN500
Выходной патрубок
DN100
Количество ступеней
Многоступенчатый
Охлаждение
Водяное
Габаритные размеры (ДхШхВ), мм
1010×815×1165
Масса, кг
185
Минимальная температура окружающей среды, °С
10
Объем масла, л
4
Расход рабочей жидкости, л/мин
600
Время выхода на режим, мин
45
Температура охлаждающей воды
+4 — +20
Напряжение, В
380
Максимальная температура окружающей среды, °C
35
Максимальное форвакуумное давление, мбар (абс.)
0.4

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
