Паромасляный бустерный вакуумный насос ERSTVAK EVD 350 R

product-card

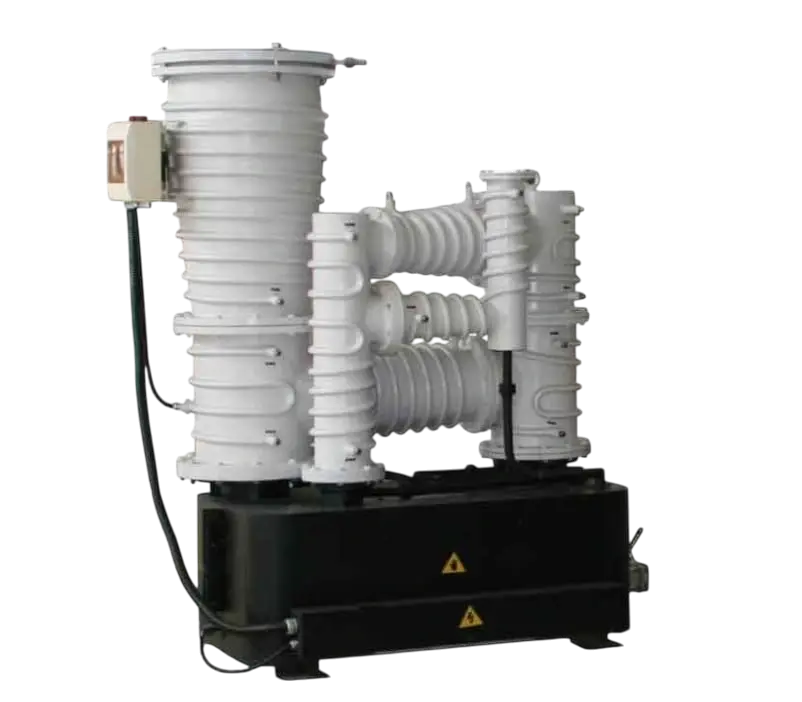

Паромасляный бустерный вакуумный насос ERSTVAK EVD 350 R
Паромасляный бустерный вакуумный насос ERSTVAK EVD 350 R
Описание
Характеристики
Графики и чертежи
Материалы
Проекты
Отзывы клиентов

Паромасляный бустерный вакуумный насос ERSTVAK EVD 350 R — пароструйный насос серии EVD для работы в составе вакуумной системы совместно с форвакуумным насосом. Его задача — увеличить быстроту откачки и переносить значительный поток газа в области давлений, где требуется промежуточная ступень между вакуумной камерой и механическим форвакуумным оборудованием.

Насос использует поток паров рабочей жидкости. Нагретое масло превращается в пар, который ускоряется в сопловой системе и увлекает молекулы откачиваемого газа к выходной части. Затем пары рабочей жидкости конденсируются на охлаждаемых стенках и возвращаются в циркуляцию, а газ поступает к форвакуумной ступени. В отличие от механического бустера, перенос газа обеспечивается струёй рабочей жидкости, поэтому в газовом тракте нет вращающегося ротора.

Работа в вакуумной установке

EVD 350 R рассчитан на совместную работу с форвакуумным насосом: последний создаёт необходимое давление на выходе пароструйной ступени и удаляет перенесённый газ. Для поддержания процесса требуется нагрев рабочей жидкости и отвод тепла системой охлаждения. При интеграции оборудования согласуют производительность форвакуумной ступени, охлаждение и режим работы всей вакуумной линии.

Паромасляный бустер сочетает диффузионный перенос газа с эжекторным действием паровой струи. Такая схема применяется, когда вакуумной системе нужна высокая пропускная способность по газу и работа при более высокой нагрузке, чем характерна для чисто высоковакуумной диффузионной ступени.

Применение

EVD 350 R предназначен для промышленных вакуумных комплексов, в которых бустерная ступень работает между технологической камерой и форвакуумным насосом. Такой тип оборудования используют в процессах, где требуется сочетание вакуума с заметным газовым потоком, в том числе в металлургических и термических установках. Конкретную конфигурацию системы выбирают по рабочему давлению, газовой нагрузке и характеристикам форвакуумной ступени.

Тип
Бустерные паромасляные
Уровень вакуума
Высокий
Тип смазки
Масляный
Скорость откачки, м³/ч
252
Предельное остаточное давление, мбар (абс.)
5 × 10⁻⁴
Количество ступеней
Многоступенчатый
Охлаждение
Водяное
Габаритные размеры (ДхШхВ), мм
1483×725×1146
Масса, кг
340
Расход рабочей жидкости, л/мин
22800
Напряжение, В
380

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov



Для уточнения информации обращайтесь к инженерам ERSTVAK.
