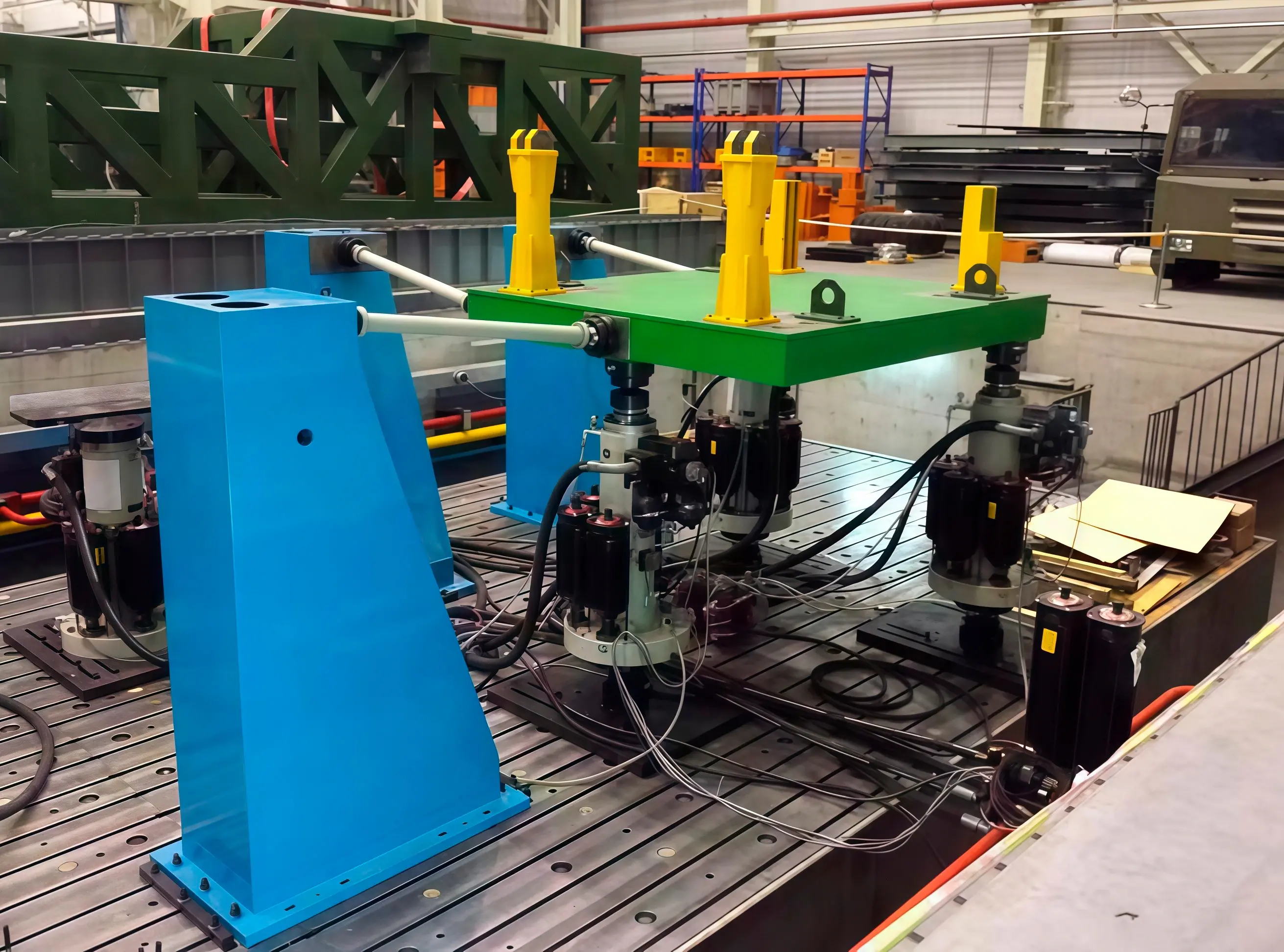

Многоосевой гидравлический вибростенд ERSTVAK MAP-1000
Многоосевой гидравлический вибростенд ERSTVAK MAP-1000
Описание
Характеристики
Отзывы клиентов

Многоосевые гидравлические вибростенды серии MAP применяются для проведения высокоточных динамических и сейсмических испытаний изделий, узлов и оборудования. Установки используются для моделирования сложных нагрузок, включая вибрацию, наклоны и пространственные перемещения.

Стенды обеспечивают работу по шести степеням свободы (6DOF), включая линейные и угловые перемещения.

Назначение и принцип работы

Модель MAP-1000 предназначена для испытаний образцов массой до 1000 кг. Размер рабочего стола составляет 1.5 × 1.5 м.

Диапазон частот — от 0.1 до 80 Гц. Вертикальное перемещение достигает ±135 мм, горизонтальное — ±120 мм, продольное — ±125 мм.

Скорость перемещений составляет до 1.2 м/с по вертикали и до 1 м/с по горизонтальным направлениям. Максимальные ускорения достигают 16 g по вертикали и 8 g по горизонтальным осям.

Реализованы угловые перемещения: крен ±9°, тангаж ±8°, рысканье ±5°. Опрокидывающий момент — 25 кН×м.

Применение и преимущества

  • ускорения до 16 g;
  • работа с нагрузкой до 1000 кг;
  • расширенные угловые перемещения;
  • точное воспроизведение сейсмических воздействий;
  • универсальность применения.
Максимальная нагрузка, кг
1000
Минимальная частота, Гц
0.1
Максимальная частота, Гц
80
Длина стола, мм
1.5
Ширина стола, мм
1.5
Степени свободы (DOF)
6
Мин. перемещение по вертикали, мм
-135
Макс. перемещение по вертикали, мм
135
Мин. перемещение по горизонтали, мм
-120
Макс. перемещение по горизонтали, мм
120
Мин. продольное перемещение, мм
-125
Макс. продольное перемещение, мм
125
Скорость по вертикали, м/с
1.2
Скорость по горизонтали, м/с
1
Продольная скорость, м/с
1
Ускорение по вертикали, g
16
Ускорение по горизонтали, g
8
Продольное ускорение, g
8
Минимальный угол крена, град
-9
Максимальный угол крена, град
9
Минимальный угол тангажа, град
-8
Максимальный угол тангажа, град
8
Минимальный угол рысканья, град
-5
Максимальный угол рысканья, град
5
Опрокидывающий момент, кН×м
25
