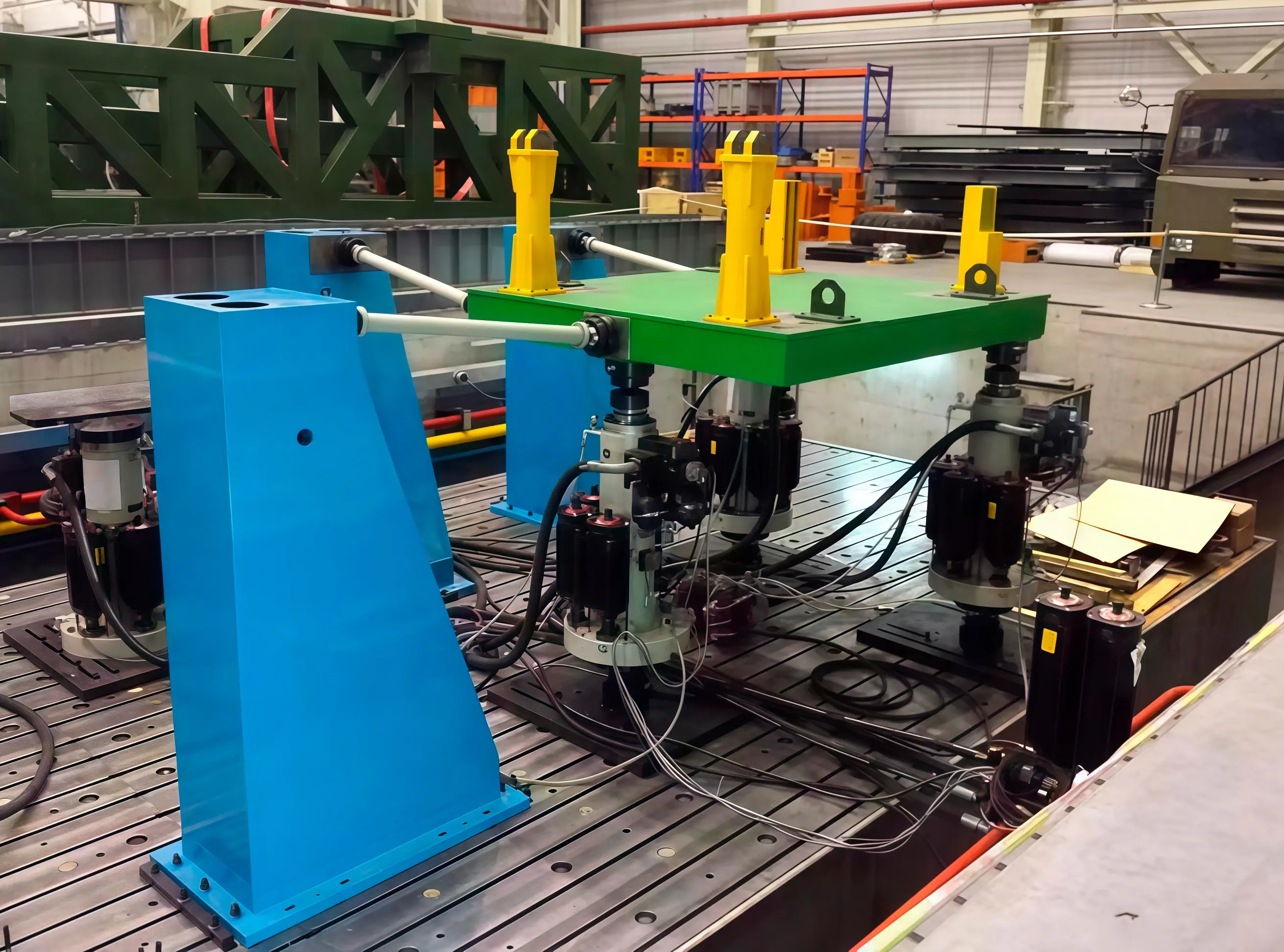

Многоосевой гидравлический вибростенд ERSTVAK MAP-500
product-card
Многоосевые гидравлические вибростенды серии MAP применяются для проведения высокоточных динамических и сейсмических испытаний изделий, узлов и оборудования. Установки используются для моделирования сложных нагрузок, включая вибрацию, наклоны и пространственные перемещения, возникающие в реальных условиях эксплуатации.
Стенды обеспечивают работу по шести степеням свободы (6DOF), включая линейные перемещения и угловые отклонения (крен, тангаж, рысканье), что позволяет воспроизводить комплексные сценарии нагрузок.
Назначение и принцип работы
Модель MAP-500 предназначена для испытаний образцов массой до 500 кг. Размер рабочего стола составляет 1.2 × 1.2 м, что делает установку компактным решением для лабораторных задач.
Диапазон частот — от 0.1 до 200 Гц. Вертикальное перемещение достигает ±110 мм, горизонтальное и продольное — ±90 мм.
Скорость перемещений достигает 1.5 м/с по вертикали и до 1.2 м/с по горизонтальным направлениям. Максимальные ускорения составляют до 15 g по вертикали и до 10 g по горизонтальным осям.
Дополнительно реализованы угловые перемещения: крен ±7°, тангаж ±6°, рысканье ±5°. Опрокидывающий момент составляет 12.5 кН×м.
Применение и преимущества
- максимальная частота до 200 Гц;
- высокие ускорения до 15 g;
- компактные габариты установки;
- реалистичное моделирование пространственных нагрузок;
- работа в 6 степенях свободы с угловыми перемещениями.
- Производитель
- ERSTVAK
- Серия
- MAP
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 500
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 200
- Длина стола, мм
- 1.2
- Ширина стола, мм
- 1.2
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -110
- Макс. перемещение по вертикали, мм
- 110
- Мин. перемещение по горизонтали, мм
- -90
- Макс. перемещение по горизонтали, мм
- 90
- Мин. продольное перемещение, мм
- -90
- Макс. продольное перемещение, мм
- 90
- Скорость по вертикали, м/с
- 1.5
- Скорость по горизонтали, м/с
- 1.2
- Продольная скорость, м/с
- 1.2
- Ускорение по вертикали, g
- 15
- Ускорение по горизонтали, g
- 10
- Продольное ускорение, g
- 10
- Минимальный угол крена, град
- -7
- Максимальный угол крена, град
- 7
- Минимальный угол тангажа, град
- -6
- Максимальный угол тангажа, град
- 6
- Минимальный угол рысканья, град
- -5
- Максимальный угол рысканья, град
- 5
- Опрокидывающий момент, кН×м
- 12.5
