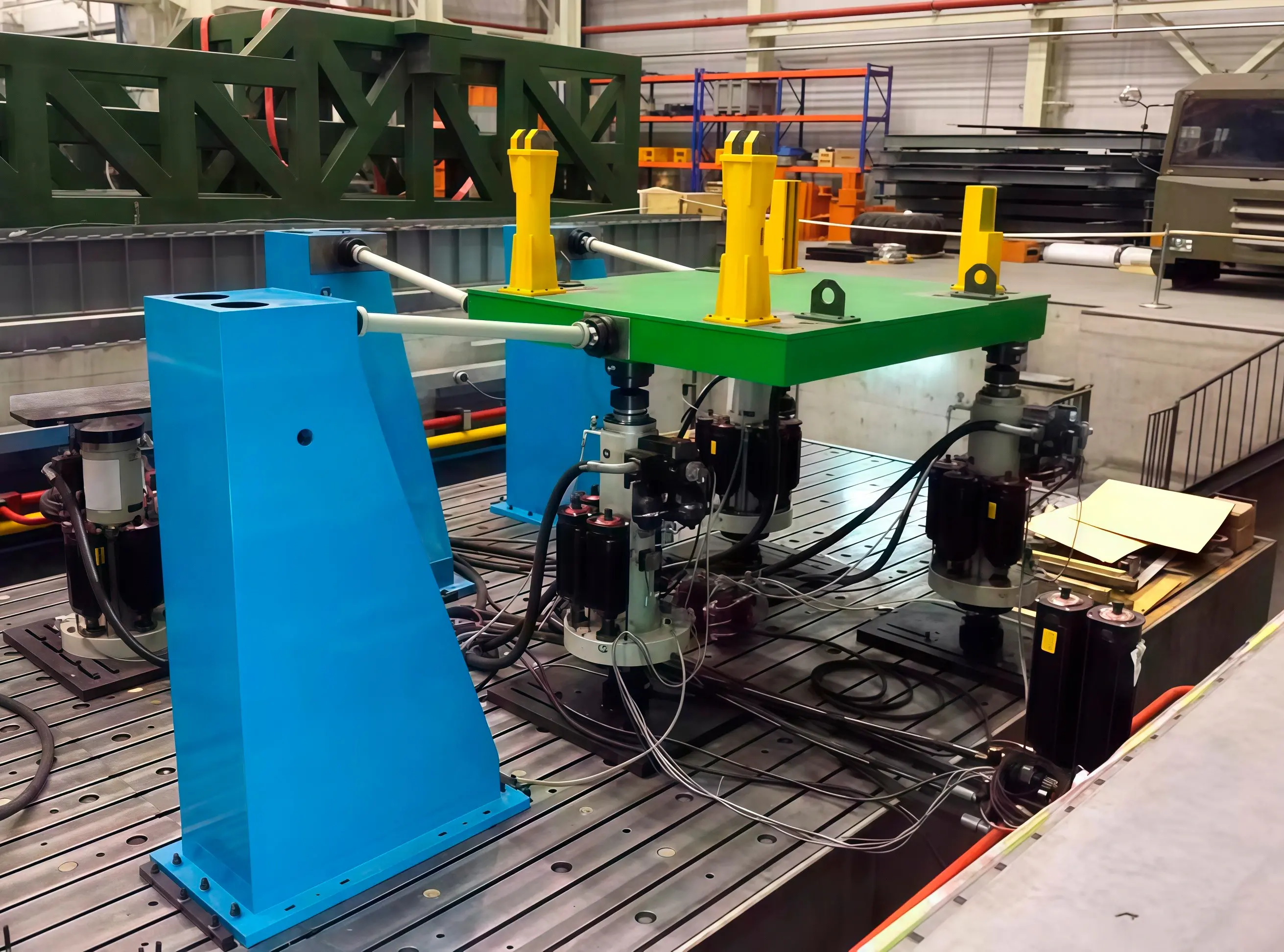

Многоосевой гидравлический вибростенд ERSTVAK MAP-2000
product-card
Многоосевые гидравлические вибростенды серии MAP применяются для проведения высокоточных динамических и сейсмических испытаний изделий и оборудования. Установки позволяют моделировать сложные многокомпонентные нагрузки.
Стенды обеспечивают работу по шести степеням свободы (6DOF) с возможностью одновременного управления линейными и угловыми перемещениями.
Назначение и принцип работы
Модель MAP-2000 предназначена для испытаний образцов массой до 2000 кг. Размер рабочего стола составляет 2.2 × 2.2 м.
Диапазон частот — от 0.1 до 100 Гц. Вертикальное перемещение достигает ±135 мм, горизонтальное и продольное — ±120 мм.
Скорость перемещений составляет до 1.2 м/с по вертикали и горизонтали. Максимальные ускорения достигают 8 g по вертикали и 5 g по горизонтальным направлениям.
Угловые перемещения: крен ±10°, тангаж ±7°, рысканье ±5°. Опрокидывающий момент — 50 кН×м.
Применение и преимущества
- баланс между динамикой и нагрузкой;
- частота до 100 Гц;
- устойчивость при испытаниях;
- точное моделирование сейсмических воздействий;
- работа в 6 степенях свободы.
- Производитель
- ERSTVAK
- Серия
- MAP
- Страна
- Российская Федерация
- Максимальная нагрузка, кг
- 2000
- Минимальная частота, Гц
- 0.1
- Максимальная частота, Гц
- 100
- Длина стола, мм
- 2.2
- Ширина стола, мм
- 2.2
- Степени свободы (DOF)
- 6
- Мин. перемещение по вертикали, мм
- -135
- Макс. перемещение по вертикали, мм
- 135
- Мин. перемещение по горизонтали, мм
- -120
- Макс. перемещение по горизонтали, мм
- 120
- Мин. продольное перемещение, мм
- -120
- Макс. продольное перемещение, мм
- 120
- Скорость по вертикали, м/с
- 1.2
- Скорость по горизонтали, м/с
- 1.2
- Продольная скорость, м/с
- 1
- Ускорение по вертикали, g
- 8
- Ускорение по горизонтали, g
- 5
- Продольное ускорение, g
- 5
- Минимальный угол крена, град
- -10
- Максимальный угол крена, град
- 10
- Минимальный угол тангажа, град
- -7
- Максимальный угол тангажа, град
- 7
- Минимальный угол рысканья, град
- -5
- Максимальный угол рысканья, град
- 5
- Опрокидывающий момент, кН×м
- 50
