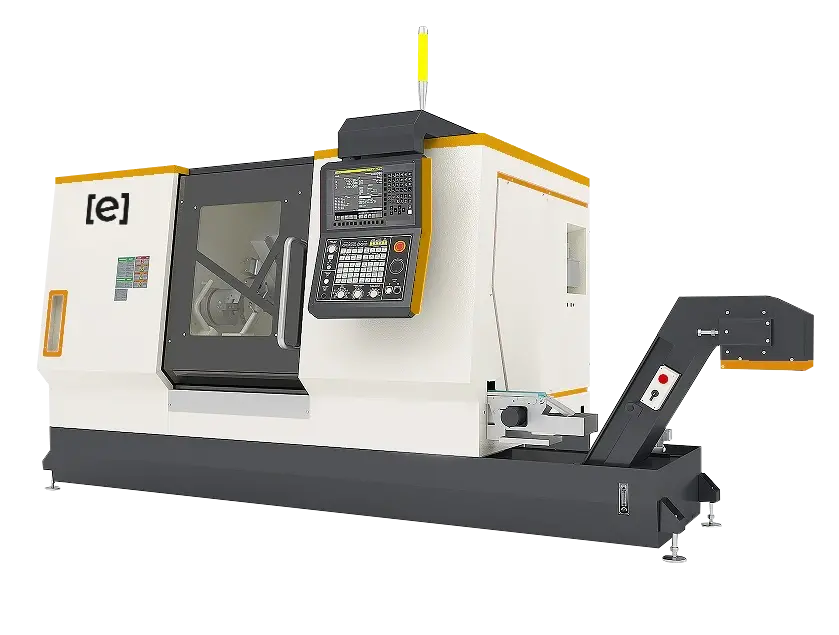

Токарный обрабатывающий центр с приводным инструментом и контр-шпинделем ETHI 626-525MS
На этой странице мы поможем подобрать оборудование для решения вашей задачи или проблемы с минимальными сроками и максимальной вовлеченностью с нашей стороны
- В наличии
product-card
Прецизионные подшипники шпинделя P4.
Использование конструкции с тепловой симметрией в сочетании с широким спектром структур рассеивания тепла значительно снижает степень деформации, вызванной нагревом станка, повышая точность.
Шпиндель оснащен синхронным прямым приводом с постоянными магнитами для обеспечения постоянного крутящего момента. Статор и ротор обеспечивают постоянную температуру благодаря масляному охлаждению.
Двойная гайка ШВП позволяет более тонко настроить предварительный натяг для сокращения зазоров между контактирующими поверхностями элементов передачи и обеспечения более равномерного распределение нагрузки.
Направляющие повышенного класса точности обладают образцовой жёсткостью и грузоподъёмностью. Благодаря линейной рабочей поверхности соприкосновения тел качения кареток минимизируется деформация от воспринимаемых нагрузок. Линейные направляющие качения обеспечивают высокую производительность в точном производстве и практичны в обслуживании.
Стандартная комплектация
- Система ЧПУ FANUC
- Закрытая рабочая зона
- Телескопическая защита направляющих
- Система подачи СОЖ в зону резания
- Ось С + функция приводного инструмента
- Револьверная голова на 12 позиций
- Электронный маховик MPG
- Теплообменник электрошкафа
- Автоматическая система смазки
- Освещение рабочей зоны
- Сигнальная лампа
- Выравнивающие опоры
- Русскоязычная документация
Список опций
- Система ЧПУ Siemens
- Устройство измерения инструмента
- Датчик привязки и измерения детали
- Оптические линейки линейных осей
- Система подачи СОЖ через инструмент с повышенным давлением
- Стабилизатор напряжения
- Маслоотделитель СОЖ
- Уловитель тумана СОЖ
- Конвейер стружки
- Кондиционер электрошкафа
- Увеличение срока гарантии
- Средства автоматизации (барфидер, манипулятор, робот, привод двери, уловитель готовых деталей)
- Пистолет СОЖ
- Пневмо пистолет
- Постпроцессор
- Инструмент и оснастка
- Габариты (ДхШхВ), мм
- 3975 × 2085 × 1980
- Ход по оси X, мм
- 180
- Ход по оси Z, мм
- 525
- Мощность двигателя шпинделя, кВт
- 16.5/22
- Крутящий момент шпинделя, Нм
- 105/140
- Вес станка, т
- 5
- Макс. диаметр точения, мм
- 344
- Быстрые перемещения по оси X/Z, м/мин
- 24/24
- Макс. диаметр над станиной, мм
- 620
- Макс. длина точения, мм
- 464
- Макс. диаметр прутка в шпинделе, мм
- 52
- Макс. скорость вращения шпинделя, об/мин
- 4000
- Тип торца шпинделя
- А2 – 6
- Размер патрона шпинделя, дюйм
- 8
- Сквозное отверстие шпинделя, мм
- 61
- Кол-во позиций в револьверной голове, шт
- 12
- Мощность приводного инструмента, кВт
- 4.5
- Момент приводного инструмента, Нм
- 18/54
- Скорость вращения приводного инструмента, об/мин
- 6000
- Точность позиционирования по оси X, мм
- 0.006
- Точность позиционирования по оси Z, мм
- 0.006
- Точность повторяемости по оси X, мм
- 0.004
- Точность повторяемости по оси Z, мм
- 0.004
- Макс. скорость вращения контр-шпинделя, об/мин
- 2940
- Мощность двигателя контр-шпинделя, кВт
- 15.7/22
- Крутящий момент контр-шпинделя, Нм
- 50/70
- Тип торца контр-шпинделя
- А2 – 5
- Сквозное отверстие контр-шпинделя, мм
- 56
- Ход по оси A, мм
- 550
- Быстрые перемещения по оси А, м/мин
- 24
- Точность позиционирования по оси А, мм
- 0.006
- Точность повторяемости по оси A, мм
- 0.004
