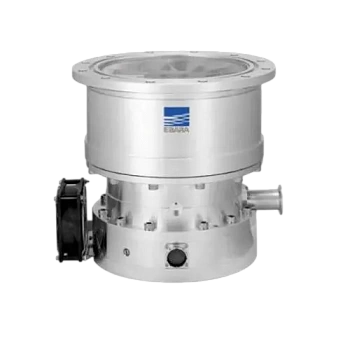

Турбомолекулярный вакуумный насос EBARA EMT2400M-BWС

Турбомолекулярный вакуумный насос EBARA EMT2400M-BWС

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 29.988
Предельное остаточное давление, мбар (абс.) 1.0E-10
Входной патрубок ISO-F250
Выходной патрубок ISO-F250
Количество ступеней Многоступенчатый
Охлаждение Водяное

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

EBARA EMT2400M-BWS — турбомолекулярный вакуумный насос серии EMT с пятикоординатным магнитным подвесом ротора. Исполнение EMT2400M-BWS оснащено высоковакуумным фланцем ISO-F250 и водяным охлаждением. Эти параметры определяют требования к механической компоновке и отводу тепла в составе вакуумной установки.

В турбомолекулярной ступени быстро вращающийся ротор передаёт молекулам газа импульс в направлении выхода. Магнитный подвес удерживает ротор без механического контакта в подшипниковом узле, поэтому в зоне подвеса нет обычных контактных подшипников. Насос работает совместно с форвакуумной ступенью, которая поддерживает требуемые условия на выходе. Конструкция EMT допускает установку в различных пространственных положениях, что удобно при интеграции в вакуумные камеры и технологические модули.

Для M-исполнения применяется внешний контроллер ETC011M. Система управления контролирует вращение магнитно-подвешенного ротора и обеспечивает штатное торможение. При интеграции подбирают форвакуумную ступень, кабели управления и вакуумную арматуру с учётом газовой нагрузки, рабочего давления и режима процесса.

Применение

Насосы EMT применяют в оборудовании для плазменного травления, физического и химического осаждения из паровой фазы, нанесения тонких плёнок и ионного распыления. Серия также используется в масс-спектрометрии, шлюзовых и транспортировочных камерах, SEM/TEM-микроскопии, литографии, XPS и других высоковакуумных системах микроэлектроники и нанотехнологий. Исполнение выбирают по требуемой скорости откачки, типу фланца, охлаждению и условиям технологического процесса.

Технические характеристики EBARA EMT2400M-BWS

скорость откачки по N₂ — 2400 л/с;
предельное остаточное давление — 1 × 10⁻¹⁰ мбар;
высоковакуумный фланец — ISO-F250;
охлаждение — водяное;
контроллер — ETC011M;
масса — 45 кг;
габариты — 310 × 340 × 309 мм.

При подборе насоса учитывают состав газа, рабочее давление, тепловую нагрузку и допустимые условия форвакуумной ступени. Для процессов с реакционноспособными или загрязняющими газами отдельно подбирают конфигурацию продувки, материалы вакуумной линии и защиту технологической системы.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 29.988

Предельное остаточное давление, мбар (абс.): 1.0E-10

Входной патрубок: ISO-F250

Выходной патрубок: ISO-F250

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 45

Габаритные размеры (ДхШхВ), мм: 310×340×309

Серия: EMT

Минимальная температура окружающей среды, °С: 2

Время выхода на режим, мин: 5

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
