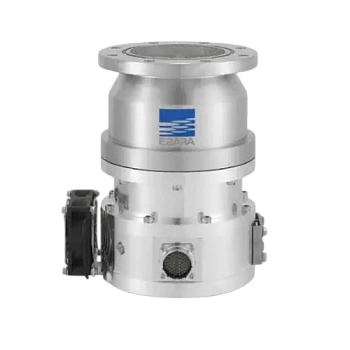

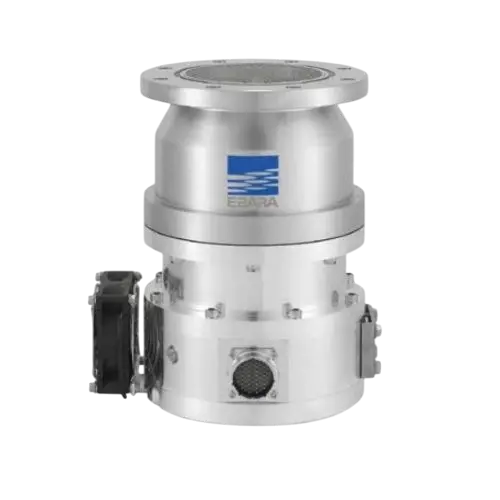

Турбомолекулярный вакуумный насос EBARA EMT390M-CWB

Турбомолекулярный вакуумный насос EBARA EMT390M-CWB

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 9.612
Предельное остаточное давление, мбар (абс.) 1.0E-9
Входной патрубок CF100
Выходной патрубок CF100
Количество ступеней Многоступенчатый
Охлаждение Водяное

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

EBARA EMT390M-CWB — турбомолекулярный вакуумный насос серии EMT с пятикоординатным магнитным подвесом ротора. Исполнение EMT390M-CWB оснащено высоковакуумным фланцем CF100 и водяным охлаждением. Эти параметры определяют требования к механической компоновке и отводу тепла в составе вакуумной установки.

В турбомолекулярной ступени быстро вращающийся ротор передаёт молекулам газа импульс в направлении выхода. Магнитный подвес удерживает ротор без механического контакта в подшипниковом узле, поэтому в зоне подвеса нет обычных контактных подшипников. Насос работает совместно с форвакуумной ступенью, которая поддерживает требуемые условия на выходе. Конструкция EMT допускает установку в различных пространственных положениях, что удобно при интеграции в вакуумные камеры и технологические модули.

Для M-исполнения применяется внешний контроллер ETC011M. Для типоразмера EMT390M время выхода на рабочую скорость составляет менее 3 минут, а допустимый поток азота достигает 2000 sccm. При проектировании системы форвакуумный насос подбирают по требуемому давлению на выходе, газовой нагрузке и проводимости соединительных линий; турбомолекулярная ступень работает только при согласованной форвакуумной поддержке.

Применение

Насосы EMT применяют в оборудовании для плазменного травления, физического и химического осаждения из паровой фазы, нанесения тонких плёнок и ионного распыления. Серия также используется в масс-спектрометрии, шлюзовых и транспортировочных камерах, SEM/TEM-микроскопии, литографии, XPS и других высоковакуумных системах микроэлектроники и нанотехнологий. Исполнение выбирают по требуемой скорости откачки, типу фланца, охлаждению и условиям технологического процесса.

Технические характеристики EBARA EMT390M-CWB

скорость откачки по N₂ — 340 л/с;
предельное остаточное давление — 1 × 10⁻⁹ мбар;
высоковакуумный фланец — CF100;
охлаждение — водяное;
контроллер — ETC011M;
масса — 19 кг;
габариты — 186 × 288 × 294 мм.

При подборе насоса учитывают состав газа, рабочее давление, тепловую нагрузку и допустимые условия форвакуумной ступени. Для процессов с реакционноспособными или загрязняющими газами отдельно подбирают конфигурацию продувки, материалы вакуумной линии и защиту технологической системы.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 9.612

Предельное остаточное давление, мбар (абс.): 1.0E-9

Входной патрубок: CF100

Выходной патрубок: CF100

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Масса, кг: 19

Габаритные размеры (ДхШхВ), мм: 186×288×294

Серия: EMT

Минимальная температура окружающей среды, °С: 5

Время выхода на режим, мин: 3

Максимальная температура окружающей среды, °C: 45

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
