Турбомолекулярный вакуумный насос с контроллером KYKY FF-63/80 ISO-K63

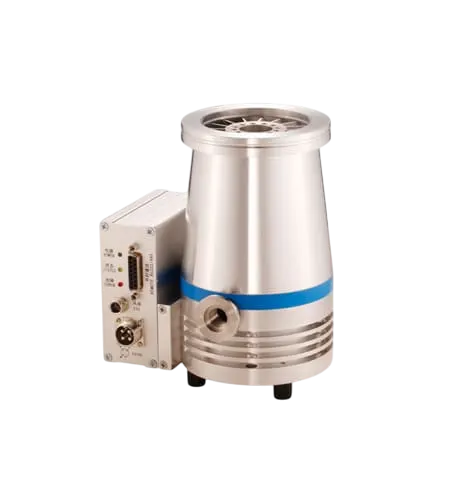

Турбомолекулярный вакуумный насос с контроллером KYKY FF-63/80 ISO-K63

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 295.2
Предельное остаточное давление, мбар (абс.) 7.0E-8
Мощность, кВт 0.09
Частота вращения, об/мин 72000
Входной патрубок ISO-K63
Выходной патрубок KF16

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос с контроллером KYKY FF-63/80 ISO-K63 — высоковакуумное исполнение FF-63/80 с входным фланцем ISO-K63 и контроллером. Модель относится к инструментальным турбомолекулярным насосам KYKY и предназначена для аналитических, исследовательских и технологических вакуумных систем.

FF-63/80 выполнен в компактной компоновке, допускает установку под произвольным углом и рассчитан на питание 24 VDC. Конструкция отличается низким энергопотреблением и низким уровнем вибрации. Для отвода тепла предусмотрено воздушное или водяное охлаждение в зависимости от условий эксплуатации.

Подключение и управление

Высоковакуумная сторона подключается через ISO-K63, а форвакуумный выход выполнен в формате ISO-KF DN16. Турбомолекулярная ступень работает совместно с предварительным насосом. Для FF-63/80 предусмотрены совместимые контроллеры TCP-100 и TC-100. Насос комплектуется контроллером. В подшипниковом узле используется керамический подшипник.

Применение

FF-63/80 используют в научно-исследовательском оборудовании, масс-спектрометрии, электронно-лучевой сварке и течеискательной технике. Модель также применяется в вакуумно-электронных системах, оборудовании для новых материалов и новой энергетики, вакуумной сушке, криогенной технике, электронных устройствах и системах накопления энергии на маховиках.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 295.2

Предельное остаточное давление, мбар (абс.): 7.0E-8

Мощность, кВт: 0.09

Частота вращения, об/мин: 72000

Входной патрубок: ISO-K63

Выходной патрубок: KF16

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 3

Напряжение, В: 220

Серия: FF

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 2

Температура охлаждающей воды: +5 — +25

Максимальное форвакуумное давление, мбар (абс.): 6.5

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
