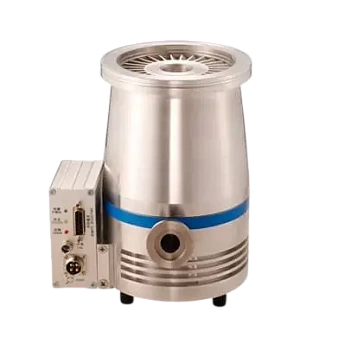

Турбомолекулярный вакуумный насос с контроллером KYKY FF-100/300 CF100

Турбомолекулярный вакуумный насос с контроллером KYKY FF-100/300 CF100

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 1062
Предельное остаточное давление, мбар (абс.) 2.0E-9
Мощность, кВт 0.22
Частота вращения, об/мин 51000
Входной патрубок CF100
Выходной патрубок DN25

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос с контроллером KYKY FF-100/300 CF100 — высоковакуумное исполнение FF-100/300 с входным фланцем CF100. Модель относится к инструментальным турбомолекулярным насосам KYKY и предназначена для вакуумных систем, в которых требуется компактная высоковакуумная ступень с электронным управлением.

FF-100/300 оснащён керамическим подшипником и допускает установку под произвольным углом. Конструкция рассчитана на питание 24 VDC непосредственно от подходящего источника и отличается пониженным энергопотреблением и низким уровнем вибрации. Для отвода тепла предусмотрено воздушное или водяное охлаждение в зависимости от температуры окружающей среды и условий работы.

Подключение и управление

Исполнение CF100 подключается к вакуумной камере через фланец DN100 CF, а на стороне форвакуума используется соединение ISO-KF DN25. Для работы турбомолекулярной ступени требуется предварительная откачка. С FF-100/300 применяются совместимые контроллеры семейства TCP/TC. Насос комплектуется контроллером. Управление и питание согласуются с конкретной конфигурацией вакуумной установки.

Применение

FF-100/300 используют в научно-исследовательском и аналитическом оборудовании, масс-спектрометрии, установках электронно-лучевой сварки, вакуумно-электронной технике, системах для новых материалов и новой энергетики, вакуумной сушке, криогенной технике и электронных устройствах. Модель также применяется в задачах, связанных с карбидом кремния и накопителями энергии на маховиках.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 1062

Предельное остаточное давление, мбар (абс.): 2.0E-9

Мощность, кВт: 0.22

Частота вращения, об/мин: 51000

Входной патрубок: CF100

Выходной патрубок: DN25

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 10

Напряжение, В: 220

Серия: FF

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 4

Температура охлаждающей воды: +5 — +25

Максимальное форвакуумное давление, мбар (абс.): 5

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
