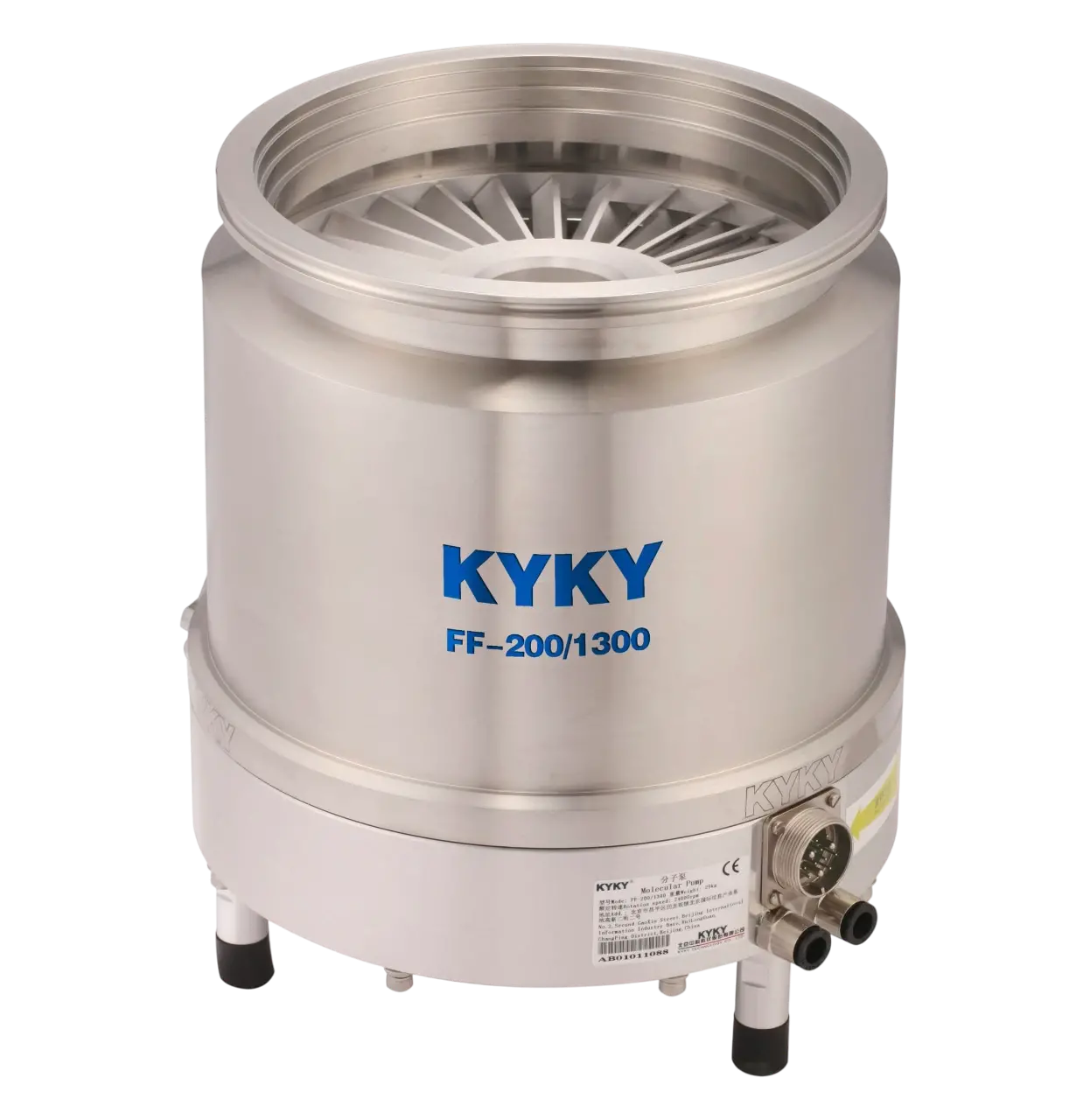

Турбомолекулярный вакуумный насос с контроллером KYKY FF-200/1300 CF200

Турбомолекулярный вакуумный насос с контроллером KYKY FF-200/1300 CF200

product-card

Тип Турбомолекулярные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный (сухой)
Скорость откачки, м³/ч 4680
Предельное остаточное давление, мбар (абс.) 6.0E-9
Мощность, кВт 0.5
Частота вращения, об/мин 24000
Входной патрубок CF200
Выходной патрубок DN40

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Турбомолекулярный вакуумный насос с контроллером KYKY FF-200/1300 CF200 — высоковакуумное исполнение семейства FF-200/1300, предназначенное для научных, приборных и промышленных вакуумных систем. Насос комплектуется контроллером для запуска и управления.

FF-200/1300 использует составную молекулярную схему откачки и допускает монтаж под произвольным углом. Высокопрочный ротор и компактная конструкция позволяют встраивать насос в установки с различной пространственной компоновкой. Работа высоковакуумной ступени требует предварительной откачки со стороны форвакуумного выхода.

Конструкция и подключение

Высоковакуумный вход этой версии выполнен с фланцем CF200, а на форвакуумной стороне предусмотрено отдельное присоединение ISO-KF DN40. Подшипниковый узел оснащён керамическим подшипником с консистентной смазкой. Газовый тракт при этом работает без масляной рабочей жидкости: смазка используется локально в подшипнике.

Для FF-200/1300 применяется водяное охлаждение, отводящее тепло от насосного блока во время работы. При интеграции предусматривают контур охлаждающей воды, электрическое подключение комплектного контроллера и герметичное соединение вакуумных линий с соответствующими ответными фланцами.

Применение

FF-200/1300 применяют в научно-исследовательском оборудовании и ускорительной технике, вакуумно-технологических и вакуумно-электронных установках, а также в системах обработки поверхностей и нанесения покрытий. Конструкция с CF200 ориентирована на установки, где требуется именно этот тип высоковакуумного соединения.

Тип: Турбомолекулярные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный (сухой)

Скорость откачки, м³/ч: 4680

Предельное остаточное давление, мбар (абс.): 6.0E-9

Мощность, кВт: 0.5

Частота вращения, об/мин: 24000

Входной патрубок: CF200

Выходной патрубок: DN40

Количество ступеней: Многоступенчатый

Охлаждение: Воздушное/Водяное

Масса, кг: 35

Напряжение, В: 220

Серия: FF

Расход рабочей жидкости, л/мин: 1

Время выхода на режим, мин: 9

Температура охлаждающей воды: +5 — +25

Максимальное форвакуумное давление, мбар (абс.): 6

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
