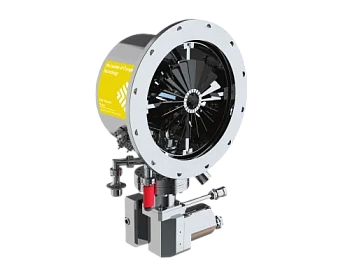

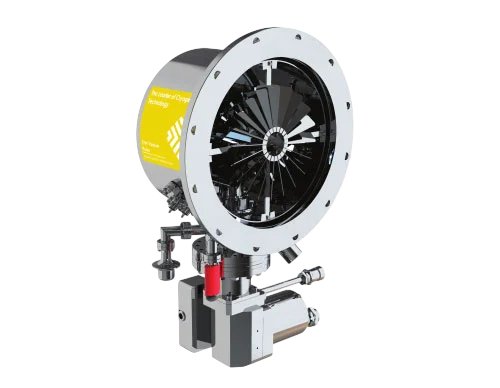

Криогенный вакуумный насос Cryo H&I GEN30SH
Криогенный вакуумный насос Cryo H&I GEN30SH — безмасляный криогенный насос серии GENCRYO для сверхвысоковакуумных установок. Модель обеспечивает скорость откачки 14 400 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и присоединительном размере DN300. Масса насосного блока составляет 28 кг, что отличает исполнение GEN30SH от GEN30S при одинаковой скорости откачки.
Преимущества и особенности
Охлажденные до сверхнизкой температуры поверхности улавливают молекулы газа за счет конденсации и сорбции. Такая схема не требует масла в рабочем вакуумном тракте и позволяет поддерживать сверхвысокий вакуум после достижения криогенной ступенью рабочей температуры.
- Безмасляная технология исключает использование масла как рабочей жидкости в зоне откачки.
- Скорость 14 400 м³/ч рассчитана на значительный газовый поток.
- Вход DN300 соответствует крупному присоединительному размеру серии.
- Водяное охлаждение предусмотрено рабочей схемой модели.
- Время охлаждения составляет 75 мин.
- Рабочие условия по окружающей температуре — от +5 до +40 °C.
Применение
Cryo H&I GEN30SH используется в сверхвысоковакуумных системах, где необходимы безмасляная откачка, вход DN300 и скорость 14 400 м³/ч. Масса 28 кг позволяет снизить нагрузку на монтажный узел по сравнению с более тяжелым исполнением того же типоразмера.
Технические характеристики
| Емкость по аргону, л | Емкость по водороду, л | Максимальная пропускная способность по аргону, Торр·л/с | Скорость откачки по аргону, м3/ч | Скорость откачки по водороду, м3/ч | Скорость откачки по парам воды, м3/ч |
|---|---|---|---|---|---|
| 3000 | 30 | 10 | 12600 | 25200 | 36000 |
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 14400
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- DN300
- Охлаждение
- Водяное
- Масса, кг
- 28
- Серия
- GENCRYO
- Минимальная температура окружающей среды, °С
- 5
- Время охлаждения, мин
- 75
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
