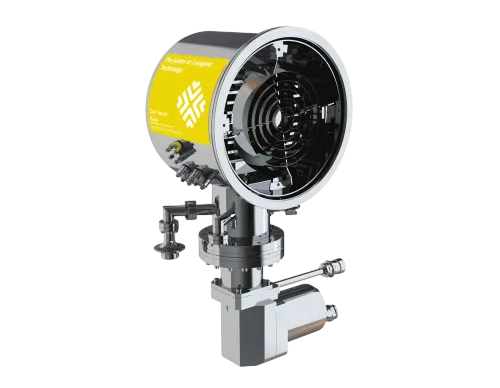

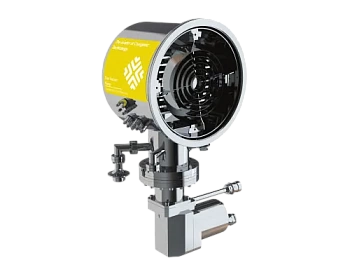

Криогенный вакуумный насос Cryo H&I GEN25SH

product-card

Тип Криогенные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 9000
Предельное остаточное давление, мбар (абс.) 1 × 10⁻⁹
Входной патрубок DN250
Охлаждение Водяное
Масса, кг 25
Минимальная температура окружающей среды, °С 5

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Криогенный вакуумный насос Cryo H&I GEN25SH — безмасляный криогенный насос серии GENCRYO для получения сверхвысокого вакуума. Модель обеспечивает скорость откачки 9000 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и имеет входной патрубок DN250. Масса насосного блока составляет 25 кг, что отличает исполнение GEN25SH от GEN25S при одинаковых основных параметрах откачки.

Преимущества и особенности

Газоулавливающая криогенная схема основана на охлаждении рабочих поверхностей до сверхнизких температур. Молекулы газа конденсируются или сорбируются на этих поверхностях и удерживаются внутри насосного объема. В рабочем тракте не используется масло, а процесс откачки не требует механического сжатия газа внутри насоса.

Безмасляная рабочая схема подходит для систем, где требуется минимизировать источники углеводородного загрязнения со стороны высоковакуумной ступени.
Скорость откачки 9000 м³/ч позволяет обслуживать установки с повышенным поступлением газа.
Предельное остаточное давление 1 × 10⁻⁹ мбар обеспечивает работу в сверхвысоковакуумном диапазоне.
Присоединительный размер DN250 рассчитан на вакуумные системы с увеличенной проводимостью входного тракта.
Водяное охлаждение предусмотрено конструкцией модели и требует соответствующего подключения на площадке.
Время охлаждения 75 мин учитывается при организации последовательности запуска и восстановления рабочего режима.

Допустимая температура окружающей среды составляет от +5 до +40 °C. Масса 25 кг снижает механическую нагрузку на монтажную часть по сравнению с базовым исполнением GEN25S.

Применение

Cryo H&I GEN25SH используется в сверхвысоковакуумных установках, где требуется безмасляная откачка со скоростью 9000 м³/ч. Модель рассчитана на системы с присоединением DN250 и может использоваться в качестве криогенной газоулавливающей ступени после предварительного вакуумирования рабочего объема.

Технические характеристики

Емкость по аргону, л	Емкость по водороду, л	Максимальная пропускная способность по аргону, Торр·л/с	Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по парам воды, м³/ч
1700	20	10	7200	14040	25200

Тип: Криогенные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 9000

Предельное остаточное давление, мбар (абс.): 1 × 10⁻⁹

Входной патрубок: DN250

Охлаждение: Водяное

Масса, кг: 25

Минимальная температура окружающей среды, °С: 5

Время охлаждения, мин: 75

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
