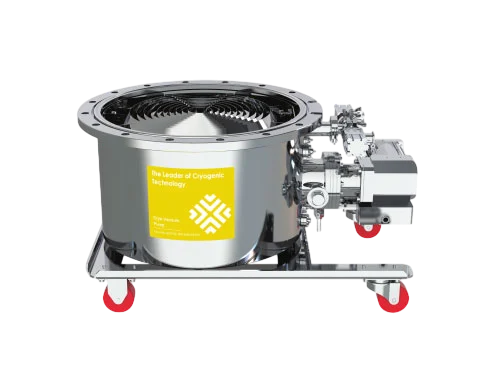

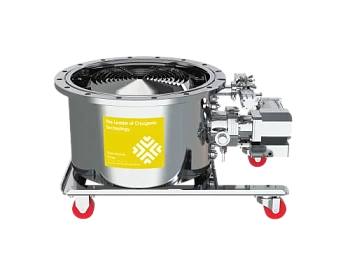

Криогенный вакуумный насос Cryo H&I GEN50SH

product-card

Тип Криогенные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 36000
Предельное остаточное давление, мбар (абс.) 1 × 10⁻⁹
Входной патрубок DN500
Охлаждение Водяное
Масса, кг 105
Минимальная температура окружающей среды, °С 5

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Криогенный вакуумный насос Cryo H&I GEN50SH — безмасляный криогенный насос серии GENCRYO для сверхвысоковакуумных систем. Модель обеспечивает скорость откачки 36 000 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и имеет входной патрубок DN500. Масса насосного блока составляет 105 кг.

Преимущества и особенности

Охлажденные до сверхнизких температур рабочие поверхности улавливают молекулы газа посредством конденсации и сорбции. Такая схема не использует масло как рабочую жидкость в высоковакуумном тракте и позволяет поддерживать сверхвысокое разрежение после выхода насоса на рабочую температуру.

Скорость откачки 36 000 м³/ч рассчитана на крупные вакуумные объемы.
Предельное давление 1 × 10⁻⁹ мбар соответствует сверхвысоковакуумному диапазону.
Вход DN500 обеспечивает большое проходное сечение между камерой и насосом.
Водяное охлаждение предусмотрено рабочей схемой модели.
Время охлаждения составляет 170 мин.
Допустимая температура окружающей среды — от +5 до +40 °C.

Применение

Cryo H&I GEN50SH используется в безмасляных сверхвысоковакуумных установках с входным трактом DN500. Производительность 36 000 м³/ч позволяет использовать модель в системах с высокой газовой нагрузкой и крупным рабочим объемом.

Технические характеристики

Емкость по аргону, л	Емкость по водороду, л	Максимальная пропускная способность по аргону, Торр·л/с	Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по парам воды, м³/ч
5500	40	13	30240	46800	108000

Тип: Криогенные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 36000

Предельное остаточное давление, мбар (абс.): 1 × 10⁻⁹

Входной патрубок: DN500

Охлаждение: Водяное

Масса, кг: 105

Минимальная температура окружающей среды, °С: 5

Время охлаждения, мин: 170

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
