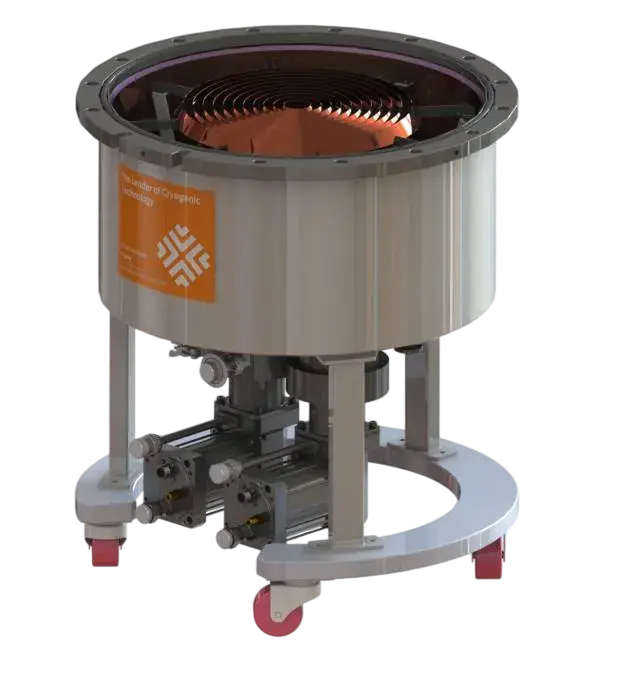

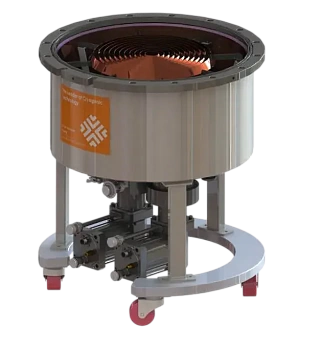

Криогенный вакуумный насос Cryo H&I GEN55S
Криогенный вакуумный насос Cryo H&I GEN55S — безмасляный криогенный насос серии GENCRYO для получения сверхвысокого вакуума. Модель обеспечивает скорость откачки 57 600 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и оснащена входом DN550. Масса насосного блока составляет 120 кг.
Преимущества и особенности
Газ улавливается охлажденными рабочими поверхностями посредством конденсации и сорбции. В насосной высоковакуумной ступени отсутствует масляная рабочая жидкость, а накопленный газ удерживается до последующего цикла восстановления рабочего состояния.
- Скорость 57 600 м³/ч предназначена для систем с высоким поступлением газа.
- Предельное давление 1 × 10⁻⁹ мбар соответствует сверхвысоковакуумному уровню.
- Вход DN550 рассчитан на крупную вакуумную арматуру.
- Водяное охлаждение входит в рабочую схему оборудования.
- Время охлаждения составляет 170 мин.
- Допустимая температура окружающей среды — +5…+40 °C.
Применение
Cryo H&I GEN55S используется в безмасляных сверхвысоковакуумных установках, где требуется скорость откачки 57 600 м³/ч и крупный вход DN550. При проектировании цикла необходимо учитывать время охлаждения криогенной ступени.
Технические характеристики
| Емкость по аргону, л | Емкость по водороду, л | Максимальная пропускная способность по аргону, Торр·л/с | Скорость откачки по аргону, м3/ч | Скорость откачки по водороду, м3/ч | Скорость откачки по парам воды, м3/ч |
|---|---|---|---|---|---|
| 7000 | 75 | 25 | 43200 | 79200 | 136800 |
- Тип
- Криогенные
- Уровень вакуума
- Сверхвысокий
- Тип смазки
- Безмасляный (сухой)
- Скорость откачки, м³/ч
- 57600
- Предельное остаточное давление, мбар (абс.)
- 1.0E-9
- Входной патрубок
- DN550
- Охлаждение
- Водяное
- Масса, кг
- 120
- Серия
- GENCRYO
- Минимальная температура окружающей среды, °С
- 5
- Время охлаждения, мин
- 170
- Максимальная температура окружающей среды, °C
- 40
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
