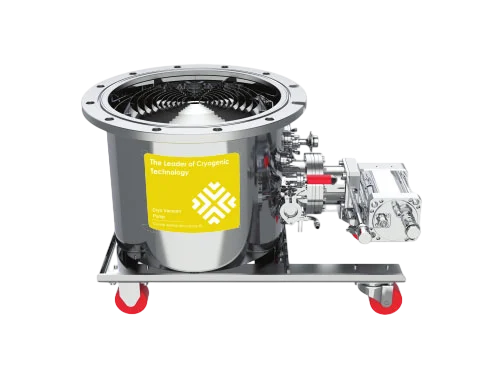

Криогенный вакуумный насос Cryo H&I GEN40PH

product-card

Тип Криогенные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 18000
Предельное остаточное давление, мбар (абс.) 1 × 10⁻⁹
Входной патрубок DN400
Охлаждение Водяное
Масса, кг 60
Минимальная температура окружающей среды, °С 5

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Криогенный вакуумный насос Cryo H&I GEN40PH — безмасляный криогенный насос серии GENCRYO для получения сверхвысокого вакуума. Модель обеспечивает скорость откачки 18 000 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и имеет вход DN400. Масса насосного блока составляет 60 кг.

Преимущества и особенности

Рабочие поверхности криогенной ступени охлаждаются до сверхнизких температур и удерживают молекулы газа за счет конденсации и сорбции. Такая технология обеспечивает безмасляную откачку в высоковакуумной части системы.

Скорость 18 000 м³/ч предназначена для производительных вакуумных установок.
Предельное остаточное давление 1 × 10⁻⁹ мбар позволяет работать в сверхвысоковакуумном диапазоне.
Вход DN400 рассчитан на крупную присоединительную арматуру и высокую проводимость входного тракта.
Водяное охлаждение является частью рабочей схемы модели.
Время охлаждения 130 мин необходимо учитывать при запуске и после регенерации.
Допустимая температура окружающей среды составляет +5…+40 °C.

Применение

Cryo H&I GEN40PH используется в сверхвысоковакуумных системах с безмасляной газоулавливающей ступенью. Модель ориентирована на установки с фланцем DN400 и требуемой скоростью откачки 18 000 м³/ч.

Технические характеристики

Емкость по аргону, л	Емкость по водороду, л	Максимальная пропускная способность по аргону, Торр·л/с	Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по парам воды, м³/ч
5000	44	13	16200	36000	57600

Тип: Криогенные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 18000

Предельное остаточное давление, мбар (абс.): 1 × 10⁻⁹

Входной патрубок: DN400

Охлаждение: Водяное

Масса, кг: 60

Минимальная температура окружающей среды, °С: 5

Время охлаждения, мин: 130

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
