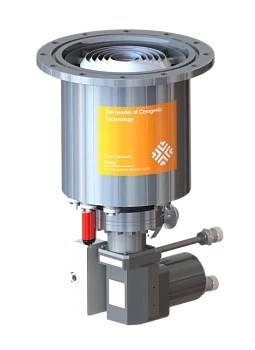

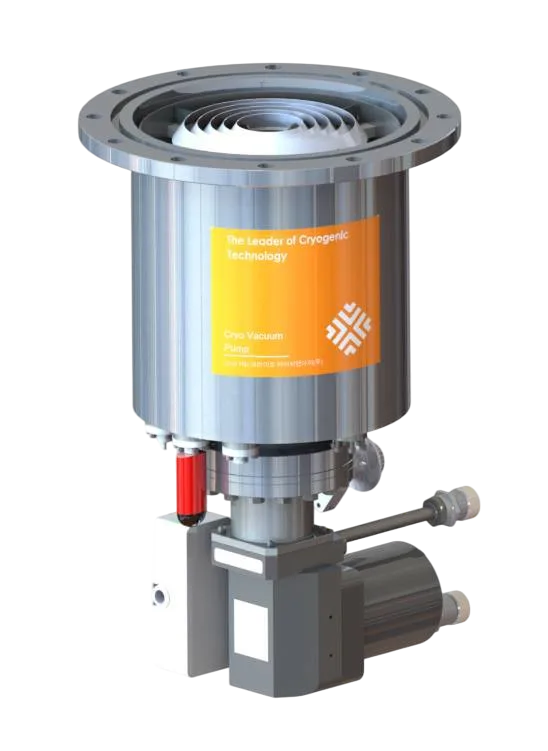

Криогенный вакуумный насос Cryo H&I GEN25S

product-card

Тип Криогенные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 9000
Предельное остаточное давление, мбар (абс.) 1 × 10⁻⁹
Входной патрубок DN250
Охлаждение Водяное
Масса, кг 30
Минимальная температура окружающей среды, °С 5

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Криогенный вакуумный насос Cryo H&I GEN25S — безмасляный криогенный насос серии GENCRYO, предназначенный для создания сверхвысокого вакуума в системах с повышенной требуемой скоростью откачки. Модель обеспечивает скорость откачки 9000 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и оснащена входным патрубком DN250. Масса насосного блока составляет 30 кг.

Преимущества и особенности

Криогенная технология удаляет газ из вакуумного объема путем его конденсации и сорбции на поверхностях, охлажденных до сверхнизких температур. Газ не сжимается механически и не контактирует с масляной рабочей жидкостью. После охлаждения криогенных поверхностей насос улавливает поступающие молекулы и тем самым поддерживает требуемое разрежение.

Безмасляная схема позволяет применять насос в системах, где важно отсутствие масла в рабочем вакуумном тракте.
Скорость откачки 9000 м³/ч предназначена для более производительных систем по сравнению с моделями GEN15S и GEN20S.
Предельное остаточное давление 1 × 10⁻⁹ мбар соответствует сверхвысоковакуумному диапазону.
Вход DN250 обеспечивает увеличенное проходное сечение между камерой и насосом.
Водяное охлаждение предусмотрено для работы оборудования и учитывается при проектировании вспомогательного контура.
Время охлаждения 75 мин определяет продолжительность подготовки криогенной ступени к рабочему состоянию.

Модель рассчитана на окружающую температуру от +5 до +40 °C. При выборе места установки следует учитывать массу 30 кг, присоединительный размер DN250 и необходимость доступа к охлаждающим коммуникациям.

Применение

Cryo H&I GEN25S используется в сверхвысоковакуумных системах с повышенным газовым потоком, где требуется безмасляная криогенная откачка. Производительность 9000 м³/ч и фланец DN250 ориентируют модель на установки большего объема, чем младшие типоразмеры серии GENCRYO.

Технические характеристики

Емкость по аргону, л	Емкость по водороду, л	Максимальная пропускная способность по аргону, Торр·л/с	Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по парам воды, м³/ч
2500	20	10	7200	14040	25200

Тип: Криогенные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 9000

Предельное остаточное давление, мбар (абс.): 1 × 10⁻⁹

Входной патрубок: DN250

Охлаждение: Водяное

Масса, кг: 30

Минимальная температура окружающей среды, °С: 5

Время охлаждения, мин: 75

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
