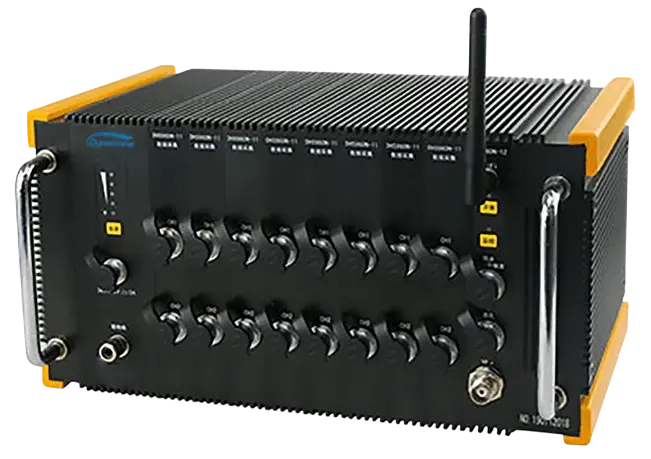

Ударопрочные системы сбора и анализа данных DynaTronic RE-816U

Производитель DynaTronic
Интерфейс Wi-Fi
Степень защиты IP65
Масса, кг 8
Разрядность ЦАП/АЦП, бит 16
Минимальное входное напряжение, В постоянного тока -20
Максимальное входное напряжение, В постоянного тока 20
Минимальная рабочая температура, °C -10
Максимальная рабочая температура, °C 50

В корзину

Описание

Характеристики

Ударопрочные системы сбора и анализа данных RE-816U производства компании DynaTronic представляют собой высокопроизводительные системы с повышенным уровнем ударопрочности и стойкости к экстремальным температурам и вибрации применяются для тестирования объектов испытаний на ударные нагрузки или взрывные воздействие.

Особенности и преимущества

Высокоскоростной сбор данных — частота сбора данных до 20 МГц на канал и частотная характеристика до 1 МГц для записи переходных и динамических процессов
Стойкость к механическим и ударным воздействиям, повышенной и пониженной температуры, высокой влажности, попаданию пыли и влаги
Оборудование внесено в ФГИС АРШИН и поставляется со свидетельством о прохождении первичной поверки
Встроенный SSD диск и промышленный управляющий компьютер для надежной эксплуатации в экстремальных условиях окружающей среды, возможность прямой записи показаний на встроенный SSD носитель
Возможность передачи данных через WiFi или LAN кабель для передачи данных в режиме реального времени
Восстановление и постобработка данных после подключения оборудования к ПК
Функции в режиме реального времени: запись показание по нескольким каналам, передача данных, отображение, анализ динамических сигналов
Корпус сделан из высокопрочного алюминиевого сплава с анодированным покрытием и степенью защиты IP65 (водонепроницаемость/пылезащита/устойчивость к коррозии). Стойкость к ударным воздействиям с ускорением 100g и длительностью импульса 4 … 5 мс и воздействий повышенной и пониженной температуры в диапазоне от -20 до +60
Разъемы для подключения Eurotech для стабильного ввода сигналов
Гибкость и точность измерений, благодаря совместимости с тензодатчиками, мостовыми и пьезоэлектрическими датчиками, акселерометрами, датчиками давления, температуры и т.п. через модульные согласующие устройства
Функция самодиагностики для выявления обрывов/коротких замыканий в мостовых схемах с интуитивными программными уведомлениями
Опциональный модуль для построения и синхронизации многоканальных систем, измерения скорости и геопозиционирования (GPS/BeiDou)

Области применения

Военная и аэрокосмическая промышленности, например испытания на ударные воздействие летательных аппаратов, боеголовок и прочего военного оборудования
Испытания оружия и боеприпасов, например анализ взрывной волны и ударного воздействия при тестировании вооружения
Автомобильная промышленность, например в качестве системы сбора данных при краш-тестах, анализ надежности конструкции, при NVH тестировании
Машиностроение, например анализ вибрации, контроль переходных процессов, контроль состояния объекта

DE-BPS Basic Platform Software — это базовое программное обеспечение для управления и анализа, разработанное для совместной работы с защищенной системой сбора и анализа динамических сигналов RE-816U.

Программное обеспечение работает под управлением Windows XP/7/8/10/11. Оно предоставляет единую платформу для: настройки параметров, мониторинга в реальном времени, анализа данных, генерации отчетов. ПО полностью поддерживает онлайн/оффлайн режимы работы RE-816U, обеспечивая управление в реальном времени и последующую обработку записанных данных.

Ключевые функции и возможности

Конфигурация системы и управление

Установка частоты дискретизации, параметров фильтров
Выбор режимов мостовых схем (полный/полумост/четвертьмост)
Автораспознавание TEDS-датчиков
Управление процессами: посредствам запуска/остановки сбора данных, настройки триггеров (пред-/посттриггерная запись), активация/деактивация каналов

Мониторинг и анализ в реальном времени

Визуализация данных по средством отображения сигналов в временной области, FFT-спектров и частотных характеристик, совмещение временные и частотные диаграммы
Точные замеры пиковых значений, СКЗ, частотных характеристик
Анализ временных интервалов непосредственно на графиках
Преобразование напряжений в инженерные единицы (МПа, g, °C) через пользовательские формулы

Обработка данных и управление

Масштабирование, панорамирование, сравнение перекрывающихся сигналов
Частотный анализ (БПФ, спектральная плотность мощности)
Обработка переходных процессов
Интегрирование сигналов (ускорение → скорость/перемещение)
Формирование отчетов в PDF, Excel, Word форматах с настраиваемыми шаблонами

Длительная регистрация данных

Сохранение на SSD-накопитель (ограничено только объемом памяти)
Автоматическое разделение данных по времени или триггерным событиям

Уникальные преимущества

Интуитивно понятный интерфейс с возможностью настройки параметров работы
Адаптивные панели инструментов и настраиваемые горячие клавиши
Одновременное выполнение таких операций, как анализ данных в реальном времени и непрерывная запись информации
Фоновая обработка без прерывания сбора данных
Автоматическая конфигурация датчиков стандарта IEEE 1451.4
Распознавание всех типов датчиков (акселерометр, тензодатчик и др.), диапазонов измерений, калибровочных коэффициентов
Применение идентичных алгоритмов анализа к сериям данных (например, при циклических ударных испытаниях)
Автоматизация повторяющихся операций через макросы
Экспорт данных через ASCII, .mat, .csv или собственные бинарные форматы для Python/MATLAB и других языков программирования

Прочие характеристики

Максимальная погрешность измерения напряжения, %	0.5
Максимальное разрешение, мкε	1
Максимальная стабильность показаний за 2 часа, ±%	0.1
Показатель допустимого максимального синфазного напряжения (DC/AC, пик.), В	-20 — 20
Минимальный показатель измерения деформации, мкε	-100000
Автобалансировка деформации, мкε (±2% от сопротивления тензодатчика)	-10000 — 10000
Компенсационные резисторы моста (трехпроводной четвертьмост), Ом	120/350
Сопротивление компенсационных резисторов (полумост/полный мост), Ом	60 — 10000
Максимальный выходной ток моста, мА	30
Погрешность моста, %	0.1
Стабильность моста за 2 часа, %	0.05
Тип фильтра низких частот	Фильтр Баттерворта третьего порядка
Частота среза фильтра низких частот (-3дБ±1дБ), кГц	1, 10, 100, PASS
Затухание в полосе задерживания фильтра низких частот, дБ/окт	24
Макс. плоскостность фильтра низких частот в пределах анализируемого диапазона частот, дБ	0.1
Частота среза фильтра высоких частот (-3дБ±1дБ), Гц	0.5, 5
Минимальное затухание в полосе задерживания фильтра высоких частот, дБ/окт	-6
Макс. неравномерность амплитудно-частотных характеристик (на частотах >10×Fс), дБ	0.1
Частота среза от частоты дискретизации фильтра защиты от наложения спектров (от частоты дискретизации)	1/2.56
Неравномерность амплитудно-частотных характеристик фильтра защиты от наложения спектров (в рабочем частотном диапазоне), ±дБ	0.1
Мин. затухание в полосе задерживания фильтра защиты от наложения спектров, дБ/окт	-120
Макс. отрицательное отклонение амплитудно-частотных характеристик в рабочем частотном диапазоне, дБ	-0.1
Макс. положительное отклонение амплитудно-частотных характеристик в рабочем частотном диапазоне, дБ	0.1
Типы модулей сбора данных	Модуль сбора данных RE-816U Модуль тахометра/счетчика RE-816U-T Модуль генератора сигналов RE-816U-S Модуль цифрового ввода/вывода RE-816U-I
Объем памяти, ГБ	128 256/512/1000 (опционально)
Электропитание	Литий-ионный аккумулятор
Напряжение переменного тока, В	200
Напряжение постоянного тока, В	10 — 24
Время работы от аккумулятора, ч	4 / 8 (опционально)
Рабочая влажность, %RH@50°C	5 — 90
Температура хранения, °C	-40 — 70
Влажность хранения в течение 48 часов, %@60°C	90
Диапазон частот вибрации (циклический режим), Гц	5 - 55 - 5
Амплитуда вибрации (пик), мм	0.19
Максимальная скорость изменения частоты, окт/мин	1
Длительность резонансного испытания, мин	20
Направления вибрации	X, Y, Z
Ударная нагрузка в течение 4±1 мс, g	100

Модули и аксессуары

Основной модуль управления RE-816U
Количество синхронных измерительных каналов	До 16
Тип процессора	SoC
Интерфейс связи	Гигабитный Ethernet
Электропитание	Интеллектуальное управление литий-ионным аккумулятором (4ч/8ч работы)
Операционная система	LINUX
Встроенная память	Жесткий диск (расширяемый 128ГБ/256ГБ/512ГБ/1ТБ)
Соответствие стандартам	GB/T 6587-2012, группа III
Опциональный модуль	GPS-синхронизация для беспроводного управления несколькими регистраторами и измерения скорости/позиции объектов
Модуль сбора данных RE-816U (опционально)
Количество каналов	2
Поддерживаемые типы входов	GND, SIN-DC, DIF-DC, AC, IEPE
Диапазон входного напряжения, В	±0.02, ±0.05, ±0.1, ±0.2, ±0.5, ±1.0, ±2.0, ±5.0, ±10.0, ±20.0
Диапазон автобалансировки, мкε	±20000 (±2% от сопротивления тензодатчика)
Аналого-цифровой преобразователь	16-бит, частота дискретизации до 1 МГц (непрерывный режим)
Диапазон частот отклика, МГц	DC - 1
Интеллектуальные функции	- Автоидентификация проводов - Поддержка TEDS-датчиков - Самодиагностика мостов
Ударная стойкость	100g/(4±1) мс
Степень защиты	IP65
Модуль тахометра/счетчика RE-816U-T (опционально)
Функциональность	Программное переключение между режимами тахометра и счетчика
Количество каналов на плату	2
Электропитание	5 В постоянного тока, 50 мА
Диапазон измерений тахометра (измерение за каждый оборот), об/мин	30 – 300 000
Точность измерений тахометра, %	<0,05 ±1 об
Поддерживаемые режимы работы счетчика	- Прямой/обратный счет - Накопительный подсчет импульсов - Подсчет импульсов за заданный интервал времени
Сброс счетчика	Ручной сброс
Время измерения скорости	Программно-настраиваемое (1 мс – ...)
Модуль генератора сигналов RE-816U-S (опционально)
Управление сигналом	Программная настройка параметров выходного сигнала
Количество каналов на плату	2
Максимальное выходное напряжение (пиковое), В	±10
Максимальный выходной ток, мА	5
Диапазон частот, Гц	0,1 – 20000
Разрешение Цифро-аналогового преобразователя, бит	24
Разрешение по частоте, Гц	0,01
Точность амплитуды (в диапазоне до 2 кГц), %	1
Типы сигналов	Синусоидальный (фиксированная/сканирующая частота), меандр, случайный сигнал, пакетный случайный сигнал
Модуль CAN-интерфейса RE-816U-C (опционально)
Количество каналов на модуль	2
Протокол связи	CAN2.0B
Скорость передачи	8000 бодрейт – 1 Мбит/с (программно-выбираемая)
Требование к передаче данных	Минимальный интервал между пакетами: 100 мс (при непрерывной передаче)
Режим связи	Односторонняя шина CAN (только прием данных)
Модуль связи RE-816U-C (опционально)
Установка антенны беспроводной сети	Установка путем закручивания по часовой стрелке
Режимы работы	Балансировка и операции сбора данных
Синхронизация	Синхронный / Линейно-управляемый / Внешний триггер (подключение через кабель контроллера или внешнего триггера)
Синхронизация нескольких устройств	Подключение через синхронный интерфейс связи с использованием фирменного сетевого кабеля RE-816U
Интерфейс GPS-антенны (опционально)	Встроенный GPS-модуль
Установка GPS-антенны	Закручивание разъема по часовой стрелке (обеспечивает беспроводную синхронизацию между несколькими устройствами)
Модуль цифрового ввода/вывода RE-816U-I (опционально)
Функции	Измерение дискретных сигналов и вывод TTL-уровней
Зарядное устройство
Назначение	Подключение прибора к компьютеру для передачи данных
Кабель Ethernet 1 Гб
Тип зарядного устройства	Специализированное для RE-816U
Подключение	220 В переменного тока
Антенна для подключения к беспроводной сети
Кабель C-4
Количество каналов на кабель	4
Комплектация	По умолчанию: кабель 5 м или кабель с переходной коробкой 1,5 м
Преобразователь заряда DT5857-8 (опционально)
Количество входных каналов	1
Максимальный входной заряд, пКл	105
Входное сопротивление, Ом	>10¹¹
Чувствительность усилителя, мВ/пКл	0.1 и 10
Погрешность отображения, %	<1
Уровень шума, пКл	<10×10^-3
Полоса пропускания, Гц	0.3 … 300000 (+0.5 дБ … -3 дБ)
Коэффициент нелинейных искажений (на частотах <30 кГц), %	<0.5
Габаритные размеры, мм	⌀30×95 (Д)
Преобразователь токовой петли DT3811-8 (опционально)
Количество входных каналов	1
Поддерживаемые датчики	2-проводные/3-проводные с токовым выходом 4-20 мА
Электропитание	24 В постоянного тока
Габаритные размеры, мм	⌀30×95 (Д)
Преобразователь для терморезисторов DT3814-8 (опционально)
Количество входных каналов	1
Поддерживаемые датчики	Pt10, Pt100, Pt1000
Диапазон измерений, °C	-200 … +850
Точность, %	0,5 ±0,5°C
Ток возбуждения	1 мА ±2 мкА
Габаритные размеры, мм	⌀30×95
Кабель беспроводного управления/аудиовхода
Управление	Запуск и остановка сбора данных по команде с линии управления
Аудиомаркеры	Добавление звуковых меток в процесс сбора данных
GPS-антенна
Назначение	Обеспечение синхронной работы нескольких беспроводных устройств
Функция	Синхронизация каналов измерения между приборами с использованием GPS
BNC Патч-корд
Тип разъемов	Lemo (1 сторона) / BNC с внутренней резьбой (1 сторона)
Длина, м	0.1
BNC-кабель (опционально)
Назначение	Сигнальный соединительный кабель
Тип разъемов	Два BNC-разъема
Кабель подключения датчиков IEPE (опционально)
Назначение	Сигнальный соединительный кабель
Тип разъемов	BNC (1 сторона) / L5 (1 сторона)
Кабель L5 (опционально)
Тип кабеля	С низким уровнем шума
Кабель для тахометра/счетчика (опционально)
Назначение	Для доступа к сигналам тахометра/счетчика
Длина, м	3
Кабель цифрового ввода/вывода (опционально)
Назначение	Подключение цифровых сигналов ввода/вывода
CAN-кабель (опционально)
Назначение	Передача CAN-сигналов
Длина, м	3
Блок синхронизации RE-846U (опционально)
Назначение	Синхронизация работы нескольких приборов при проводном подключении
Функция	Обеспечение синхронной работы всех каналов
Кабель синхронизации (опционально)
Назначение	Синхронизация работы нескольких устройств
Гигабитный коммутатор (опционально)
Назначение	Сетевое расширение для подключения нескольких приборов
Кейс транспортировочный
Высота, U	3
