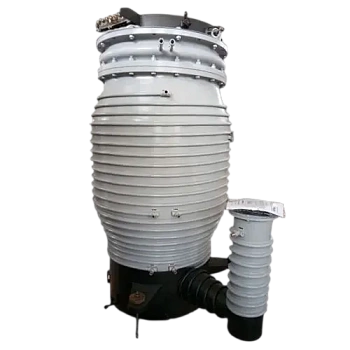

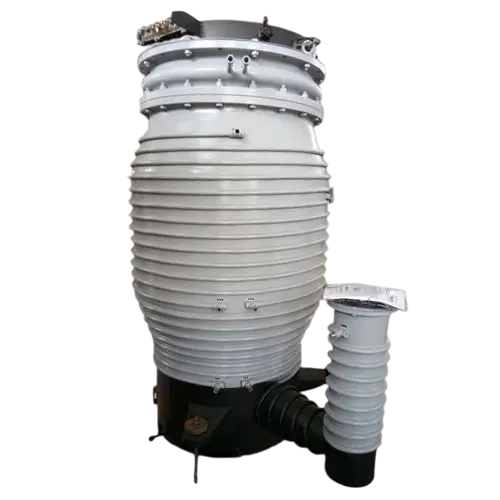

Диффузионный вакуумный насос ERSTVAK EVD 1000

product-card

Тип Диффузионные
Уровень вакуума Высокий
Тип смазки Масляный
Скорость откачки, м³/ч 4320
Предельное остаточное давление, мбар (абс.) 5 × 10⁻⁷
Мощность, кВт 20
Входной патрубок DN1000
Выходной патрубок DN300
Количество ступеней Многоступенчатый

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Диффузионный вакуумный насос ERSTVAK EVD 1000 — масляный диффузионный насос серии EVD для высоковакуумных систем. Диффузионная технология не использует механически движущиеся рабочие органы в высоковакуумной ступени: перенос газа обеспечивается потоком паров рабочей жидкости.

Рабочая жидкость нагревается в нижней части насоса, её пары проходят через сопловую систему и образуют направленные струи. Молекулы откачиваемого газа диффундируют в паровой поток и переносятся к зоне форвакуумного выхода. На охлаждаемых стенках корпуса пары рабочей жидкости конденсируются и возвращаются в нижнюю часть насоса, а газ удаляется форвакуумным насосом. Поэтому EVD применяется как высоковакуумная ступень и требует соответствующей форвакуумной откачки.

Рабочая среда и чистота вакуума

Для серии EVD характерна высокая скорость откачки при простой конструкции и отсутствии трущихся деталей в механизме переноса газа. В качестве рабочей жидкости может использоваться синтетическое кремнийорганическое масло. Для процессов, чувствительных к обратному потоку паров рабочей жидкости, в вакуумной системе применяют охлаждаемые ловушки, криопанели или жалюзи: такие элементы снижают поступление паров масла в откачиваемый объём. Выбор этой технологии особенно уместен там, где требования к чистоте вакуума допускают применение масляного диффузионного насоса.

Применение

Насосы EVD используют в промышленном и научно-техническом высоковакуумном оборудовании. Серия применяется в полупроводниковой, химической, авиационной и атомной промышленности.

вакуумные печи и металлургическое оборудование;
установки обработки и нанесения покрытий на поверхности;
системы осаждения распылением;
установки имитации условий космического пространства.

При проектировании вакуумной системы конкретную модель EVD подбирают с учётом требуемого рабочего давления, газовой нагрузки, допустимого форвакуумного давления и возможностей форвакуумного насоса.

Тип: Диффузионные

Уровень вакуума: Высокий

Тип смазки: Масляный

Скорость откачки, м³/ч: 4320

Предельное остаточное давление, мбар (абс.): 5 × 10⁻⁷

Мощность, кВт: 20

Входной патрубок: DN1000

Выходной патрубок: DN300

Количество ступеней: Многоступенчатый

Охлаждение: Водяное

Габаритные размеры (ДхШхВ), мм: 1990×1290×2220

Масса, кг: 990

Минимальная температура окружающей среды, °С: 10

Объем масла, л: 15

Расход рабочей жидкости, л/мин: 1500

Время выхода на режим, мин: 80

Температура охлаждающей воды: +4 — +20

Напряжение, В: 380

Максимальная температура окружающей среды, °C: 35

Максимальное форвакуумное давление, мбар (абс.): 0.4

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
