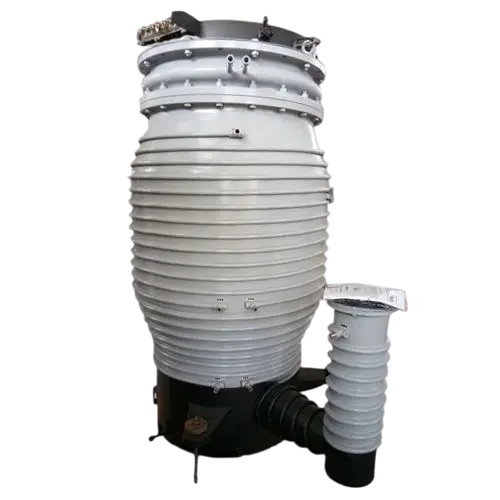

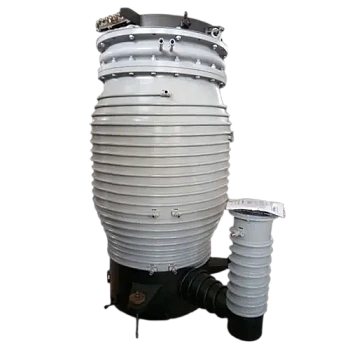

Диффузионный вакуумный насос ERSTVAK EVD 900
Диффузионный вакуумный насос ERSTVAK EVD 900 — высоковакуумный насос серии EVD. В диффузионной схеме рабочая жидкость нагревается и образует направленные паровые струи: молекулы газа передают им импульс и перемещаются к выходной части насоса. Такая технология не требует быстро вращающегося ротора в газовом тракте.
Серия EVD используется в полупроводниковой, химической, авиационной и атомной промышленности. Диффузионный насос работает после предварительной откачки совместно с форвакуумной ступенью, которая удаляет газ из его выходной части. В конструкции предусмотрен отвод тепла охлаждающей жидкостью: охлаждение обеспечивает конденсацию паров рабочей жидкости и её возврат в рабочий цикл.
Особенности диффузионной откачки
Ключевые достоинства EVD — высокая скорость откачки, надёжность и длительный срок службы без технического обслуживания. Рабочая жидкость непосредственно участвует в формировании паровых струй, поэтому для масляной диффузионной технологии характерен обратный поток паров в сторону откачиваемого объёма. При повышенных требованиях к чистоте вакуумной среды этот фактор учитывают при построении системы.
Применение
Для серии EVD характерны следующие направления применения:
- вакуумные печи;
- обработка поверхностей;
- установки имитации космического пространства;
- установки для осаждения распылением;
- металлургическое оборудование.
- Тип
- Диффузионные
- Уровень вакуума
- Высокий
- Тип смазки
- Масляный
- Скорость откачки, м³/ч
- 144000
- Предельное остаточное давление, мбар (абс.)
- 5.0E-7
- Мощность, кВт
- 16
- Входной патрубок
- DN900
- Выходной патрубок
- DN200
- Количество ступеней
- Многоступенчатый
- Охлаждение
- Водяное
- Масса, кг
- 830
- Габаритные размеры (ДхШхВ), мм
- 1843×1283×1950
- Напряжение, В
- 380
- Серия
- EVD
- Минимальная температура окружающей среды, °С
- 10
- Объем масла, л
- 14
- Расход рабочей жидкости, л/мин
- 1350
- Время выхода на режим, мин
- 70
- Температура охлаждающей воды
- +4 — +20
- Максимальная температура окружающей среды, °C
- 35
- Максимальное форвакуумное давление, мбар (абс.)
- 0.4
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
