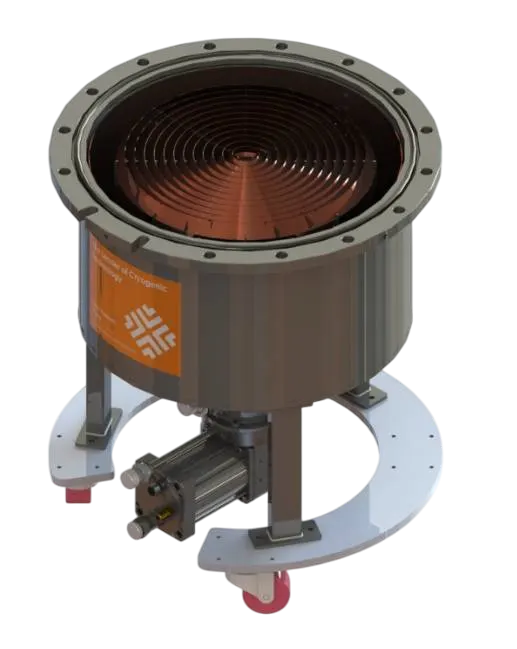

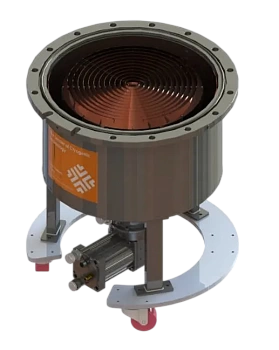

Криогенный вакуумный насос Cryo H&I GEN50P

product-card

Тип Криогенные
Уровень вакуума Сверхвысокий
Тип смазки Безмасляный
Скорость откачки, м³/ч 43200
Предельное остаточное давление, мбар (абс.) 1 × 10⁻⁹
Входной патрубок DN500
Охлаждение Водяное
Масса, кг 95
Минимальная температура окружающей среды, °С 5

В корзину

Описание

Характеристики

Графики и чертежи

Материалы

Проекты

Отзывы клиентов

Криогенный вакуумный насос Cryo H&I GEN50P — безмасляный криогенный насос серии GENCRYO для высокопроизводительных сверхвысоковакуумных систем. Модель обеспечивает скорость откачки 43 200 м³/ч при предельном остаточном давлении 1 × 10⁻⁹ мбар (абс.) и оснащена входным патрубком DN500. Масса насосного блока составляет 95 кг.

Преимущества и особенности

Газ улавливается охлажденными поверхностями посредством криоконденсации и сорбции. Такая схема не использует масло в рабочем вакуумном тракте и обеспечивает работу в области сверхвысокого вакуума после выхода криогенной ступени на заданную температуру.

Скорость 43 200 м³/ч рассчитана на крупные вакуумные объемы и высокий газовый поток.
Предельное остаточное давление составляет 1 × 10⁻⁹ мбар.
Вход DN500 обеспечивает большое проходное сечение соединения с камерой.
Водяное охлаждение предусмотрено конструкцией агрегата.
Время охлаждения 150 мин учитывается при подготовке к рабочему циклу.
Рабочий диапазон температуры окружающей среды — +5…+40 °C.

Применение

Cryo H&I GEN50P используется в крупных безмасляных сверхвысоковакуумных системах. Сочетание входа DN500 и скорости 43 200 м³/ч подходит для установок, где требуется высокая пропускная способность высоковакуумной ступени.

Технические характеристики

Емкость по аргону, л	Емкость по водороду, л	Максимальная пропускная способность по аргону, Торр·л/с	Скорость откачки по аргону, м³/ч	Скорость откачки по водороду, м³/ч	Скорость откачки по парам воды, м³/ч
6000	46	18	36000	72000	104400

Тип: Криогенные

Уровень вакуума: Сверхвысокий

Тип смазки: Безмасляный

Скорость откачки, м³/ч: 43200

Предельное остаточное давление, мбар (абс.): 1 × 10⁻⁹

Входной патрубок: DN500

Охлаждение: Водяное

Масса, кг: 95

Минимальная температура окружающей среды, °С: 5

Время охлаждения, мин: 150

Максимальная температура окружающей среды, °C: 40

Диапазоны рабочих давлений вакуумных насосов

Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.

diapazon_rabochih_davleniy_tipov_vakuumnyh_nasosov

Для уточнения информации обращайтесь к инженерам ERSTVAK.
