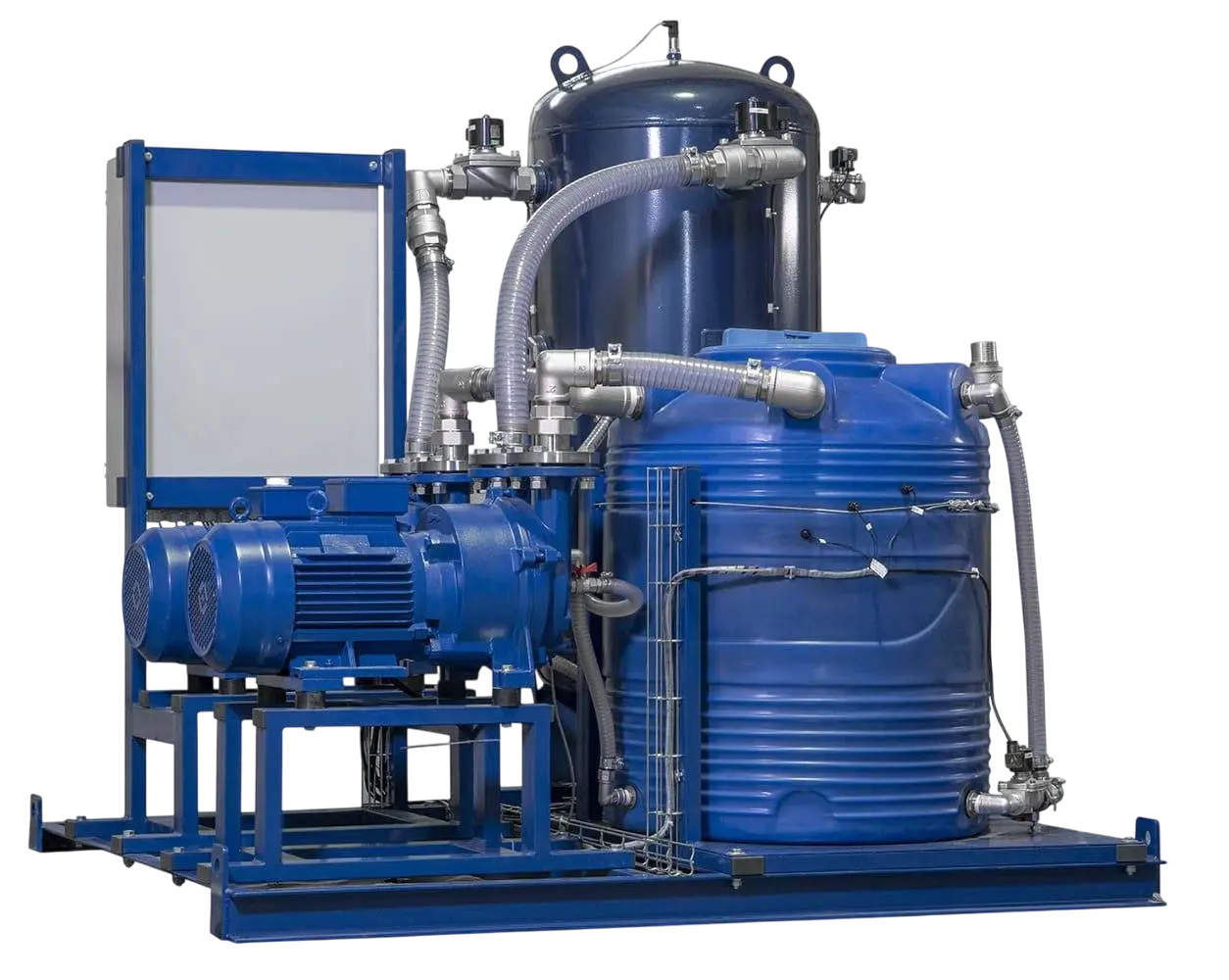

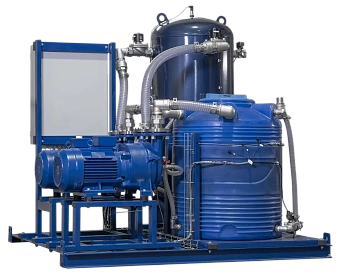

Водокольцевая вакуумная установка ERSTVAK ELRPX 80 OCS
ERSTVAK ELRPX 80 OCS — водокольцевая вакуумная установка для предварительного заполнения водой трубопроводов и группы гидравлических насосов перед запуском. Разрежение создаётся водокольцевыми насосами и используется для удаления воздуха из заполняемого контура до перехода основного насосного оборудования в рабочий режим.
Комплектация включает два насоса ELRPX 80, три электромагнитных клапана G2, четыре клапана G1, датчик вакуума, термопреобразователь сопротивления, пять поплавковых датчиков уровня, два реле потока, технологический резервуар, вакуум-котёл, трубопроводы и шкаф управления.
Система контролирует уровень воды в резервуаре и вакуум-котле, температуру, давление и состояние клапанов. Предусмотрены блокировки от сухого пуска, сухого хода и затопления активного вакуумного насоса, тепловая защита двигателя и выдача дискретных сигналов о состоянии установки.
Базовый вакуумный насос
ELRPX 80 имеет производительность 80 м³/ч при предельном остаточном давлении 33 мбар. Импеллер и разделительная пластина выполнены из нержавеющей стали SS304. Насос работает с водяным охлаждением и расходом рабочей жидкости 2,5 л/мин.
Применение
ELRPX 80 OCS применяют в насосных станциях, системах водоснабжения и водоподготовки, подпиточных и ирригационных контурах, где необходимо автоматизировать удаление воздуха и заполнение всасывающей линии перед запуском центробежного насоса.
Технические характеристики базового насоса
| Производительность, м³/ч | 80 |
| Предельное остаточное давление, мбар | 33 |
| Мощность, кВт | 2,35 |
| Частота вращения, об/мин | 2860 |
| Расход рабочей жидкости, л/мин | 2,5 |
| Уровень шума, дБ | 66 |
| Масса, кг | 56 |
| Материал импеллера | SS304 |
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 80
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 2.35
- Частота вращения, об/мин
- 2860
- Входной патрубок
- G2
- Выходной патрубок
- G2
- Охлаждение
- Водяное
- Габаритные размеры (ДхШхВ), мм
- 545×223×270
- Серия
- OCS
- Уровень шума, дБ
- 66
- Расход рабочей жидкости, л/мин
- 2.5
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
