Водокольцевая вакуумная установка ERSTVAK ELRPX 280 OCS

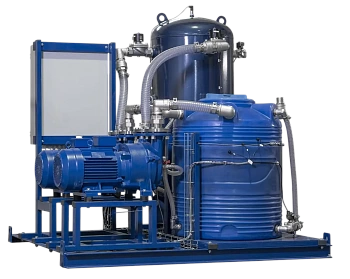

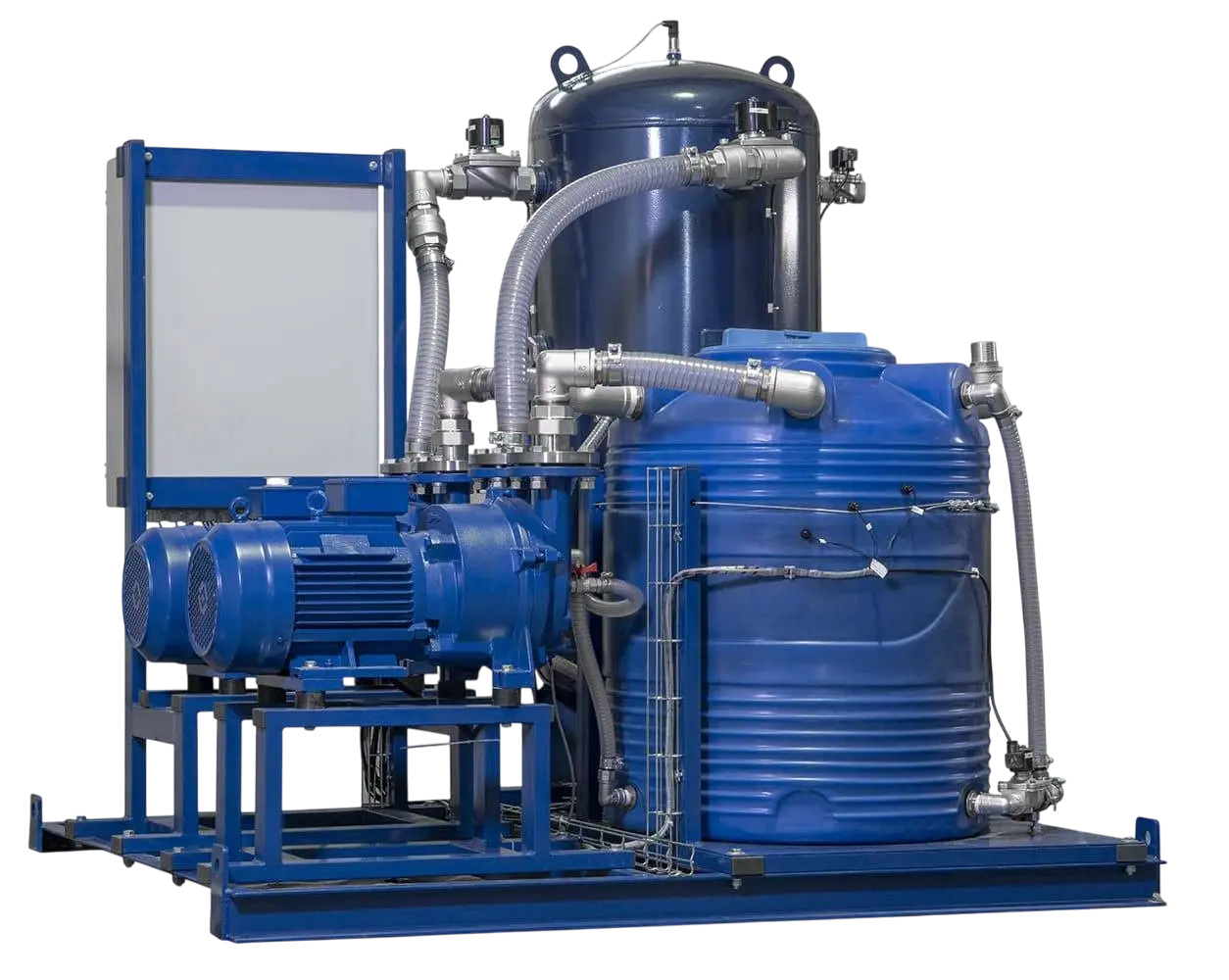

ERSTVAK ELRPX 280 OCS — водокольцевая вакуумная установка для предварительного заполнения водой трубопроводов и группы гидравлических насосов перед запуском. Удаление воздуха из системы выполняется через вакуум-котёл, после чего заполняемый контур подготавливается к работе основного насосного оборудования.
В состав установки входят два водокольцевых насоса ELRPX 280, семь электромагнитных клапанов, датчик вакуума, термопреобразователь сопротивления, пять поплавковых датчиков уровня, два реле потока, технологический резервуар, вакуум-котёл, трубопроводы и шкаф управления. Парная насосная конфигурация предназначена для рабочей и резервной ветвей.
Система контролирует уровень и температуру воды, давление и уровень в вакуум-котле и состояние запорной арматуры. Логика управления включает защиту активного вакуумного насоса от сухого пуска, сухого хода и затопления, а также тепловую защиту электродвигателя. Рабочие и аварийные состояния доступны для передачи во внешнюю систему через сухие контакты.
Базовый вакуумный насос
ELRPX 280 имеет производительность 280 м³/ч, предельное остаточное давление 33 мбар и привод мощностью 7,5 кВт. Импеллер изготовлен из нержавеющей стали SS304, разделительная пластина — из чугуна. Водокольцевой насос работает с непрерывной подачей рабочей жидкости.
Применение
Установку используют для подготовки центробежных насосов к пуску на насосных станциях, водозаборных узлах, в водоподготовке, системах подпитки и других гидравлических комплексах с крупными всасывающими трубопроводами.
Технические характеристики базового насоса
| Производительность, м³/ч | 280 |
| Предельное остаточное давление, мбар | 33 |
| Мощность, кВт | 7,5 |
| Частота вращения, об/мин | 1440 |
| Расход рабочей жидкости, л/мин | 10 |
| Уровень шума, дБ | 69 |
| Масса, кг | 149 |
| Материал импеллера | SS304 |
- Тип
- Водокольцевые
- Уровень вакуума
- Низкий
- Скорость откачки, м³/ч
- 280
- Предельное остаточное давление, мбар (абс.)
- 33
- Мощность, кВт
- 7.5
- Частота вращения, об/мин
- 1440
- Входной патрубок
- G2
- Выходной патрубок
- G2
- Охлаждение
- Водяное
- Габаритные размеры (ДхШхВ), мм
- 1914×1542×1754
- Серия
- OCS
- Уровень шума, дБ
- 80
- Расход рабочей жидкости, л/мин
- 10
Диапазоны рабочих давлений вакуумных насосов
Диаграмма сопоставляет диапазоны рабочих давлений различных типов вакуумных насосов. Шкала давления дополнена областями низкого, среднего, высокого и сверхвысокого вакуума.
График коэффициента откачки
График показывает изменение коэффициента откачки в зависимости от давления на входе и температуры рабочей жидкости. Кривые позволяют определить коэффициент для показанных температурных условий.
Для уточнения информации обращайтесь к инженерам ERSTVAK.
